M5Stack Cardputer-Adv med StampS3A ESP32-S3FN8-mekaniskt tangentbord

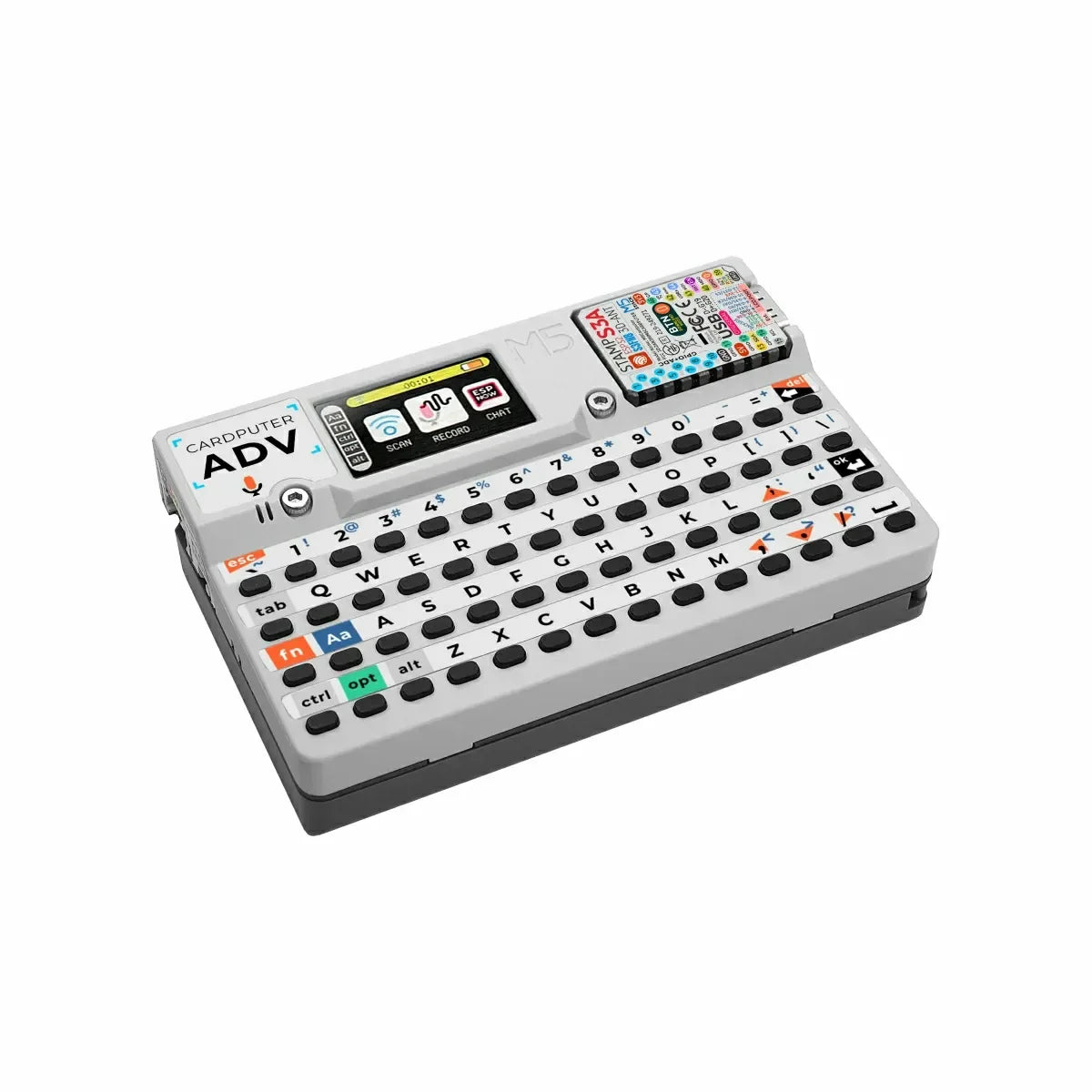

Cardputer-Adv – Kompakt, programmerbar ESP32-S3-dator
Cardputer-Adv är en programmerbar dator i kreditkortsstorlek, som drivs av kärnmodulen Stamp-S3A (baserad på ESP32-S3FN8). Den har en 1,14-tums LCD-skärm och ett 56-tangenters minimalistiskt mekaniskt tangentbord, vilket ger intuitiv interaktion och smidig inmatning för utveckling och prototypskapande med inbyggda system.
Högkvalitativt ljudsystem Utrustad med ES8311-ljudkodek, MEMS-mikrofon (högt SNR), NS4150B-förstärkare och en 1 W-högtalare levererar den tydlig ljudinspelning och -återgivning. Med ett 3,5 mm-ljuduttag kan du ansluta externa hörlurar eller högtalare för en förbättrad ljudupplevelse.
Batteri med lång drifttid och strömhantering Drivs av ett 1750 mAh-litiumbatteri och kombinerar energieffektiv design med en oberoende hårdvarubrytare för längre användning utan frekvent laddning.
Inbyggda sensorer och expansionsgränssnitt Innehåller en BMI270-rörelsesensor med 6 axlar, en infraröd sändare, en microSD-kortplats samt mångsidig anslutning via HY2.0-4P Grove-port och EXT 2.54-14P-expansionsbuss – perfekt för sensorintegration och styrning av kringutrustning.
Modulär basdesign Basen har magnetisk infästning och är LEGO-kompatibel, vilket gör den idealisk för kreativa monteringar och modulära byggen.
Idealisk för:
-
Projekt för snabb implementering
-
Industriella styrsystem
-
Smarta hem och automatisering
-
STEM-utbildning och maker-projekt
Oavsett om du bygger en IoT-hubb, testar sensorer eller utvecklar edge AI-applikationer levererar Cardputer-Adv kraft, flexibilitet och bärbarhet i ett elegant paket.
Funktioner
ESP32-S3-prestanda med två kärnor Drivs av processorn ESP32-S3FN16 med en imponerande klockfrekvens på 240 MHz, perfekt för krävande inbyggda tillämpningar och edge computing-uppgifter.
Integrerad skärm och inmatning Har en 1,14-tums LCD-skärm och ett 56-tangenters minimalistiskt mekaniskt tangentbord, vilket möjliggör fullständig fristående användning för programmering, styrning och interaktion.
Professionellt ljudsystem Innehåller en ES8311-ljudkodek, en MEMS-mikrofon med högt SNR, en NS4150B-förstärkare och en 1 W-högtalare för tydlig ljudinspelning och -återgivning. Har även stöd för ett 3,5 mm hörlursuttag för externa ljudenheter.
Omfattande sensorsystem Den inbyggda BMI270-rörelsesensorn med 6 axlar och infraröda sändaren möjliggör rörelsedetektering, geststyrning och interaktion med omgivningen.
Flera expansionsalternativ Stöder HY2.0-4P Grove-gränssnitt, 14P EXT-expansionsbuss och microSD-kortplats – idealiskt för anslutning av sensorer, moduler och lagringsenheter.
Lång batteritid Utrustad med ett 1750 mAh litiumbatteri, optimerat för låg strömförbrukning och kombinerat med en oberoende strömbrytare för längre drifttid.
Kompakt kortdesign Kreditkortsstort format med magnetisk bas och monteringshål kompatibla med LEGO, perfekt för modulära byggen och kreativa uppsättningar.
Tillförlitlighet i industriklass Fungerar tillförlitligt i miljöer med 0–40 °C och har en robust konstruktion som lämpar sig för industriell styrning och användning i fält.
Stöd för flera plattformar Kompatibel med Arduino IDE, ESP-IDF, MicroPython och UIFlow, vilket ger flexibel utveckling på olika plattformar.
Trådlös anslutning Stöder Wi-Fi 2,4 GHz, Bluetooth 5.0 och infraröd kommunikation, vilket möjliggör sömlös trådlös integrering i IoT- och automationsprojekt.
Skillnad mellan Cardputer V1.1, Cardputer Adv och Cardputer
| Jämförelsepunkt för produkter | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Kärnmodul | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| RGB-LED-logik | Delar strömförsörjning med displayens bakgrundsbelysning, optimerad styrlogik | Delar strömförsörjning med displayens bakgrundsbelysning, optimerad styrlogik | Direkt strömförsörjning |
| Antennutformning | Optimerad antenndesign för bättre mottagning | Optimerad antenndesign för bättre mottagning | Standardantenn |
| Batterikapacitet | 1750 mAh | 120 mAh + 1400 mAh | 120 mAh + 1400 mAh |
| Ljudlösning | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Ljudport | 3,5 mm ljuduttag | / | / |
| IMU | BMI270 | / | / |
| Expansionsmodul för tangentbords-I/O | TCA8418RTWR | 74HC138 | 74HC138 |
| Expansionsportar | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Hål för handledsrem | Ja | Nej | Nej |
Tillämpningar
Mångsidig Tillämpningar för Cardputer-Adv
Snabb prototypframtagning och funktionsverifiering Idealisk för ingenjörer och makers som snabbt behöver testa idéer, validera hårdvarulogik eller iterera inbäddade arbetsflöden. Det kompakta formatet och den integrerade skärmen och tangentbordet gör den perfekt för felsökning på språng, testning av firmware och simulering av användargränssnitt.
Industriell styrning och automation Använd den som ett kompakt HMI eller en edge-styrenhet inom fabriksautomation, sensorövervakning eller instrumentpaneler för maskinstatus. Med GPIO-expansion och trådlös anslutning stöder den datainsamling i realtid, processstyrning och fjärrdiagnostik.
Hemautomation och smarta enheter Använd den som en central nod eller ett gränssnitt för smarta hem-system, inklusive temperaturövervakning, övervakning av luftkvalitet och infraröd fjärrstyrning. Integreras sömlöst med Home Assistant, ESPHome eller anpassade MQTT-konfigurationer.
Utbildning i inbyggda system En praktisk plattform för studenter och lärare att utforska mikrokontrollerprogrammering, sensorintegration och gränssnittsdesign utan kod. Har stöd för Arduino, MicroPython och ESP-IDF – perfekt för STEM-laboratorier, workshops och IoT-kurser.
Trådlös kommunikation och IoT-projekt Utrustad med Wi-Fi, Bluetooth 5.0 och IR är den redo för IoT-prototypframtagning, trådlösa sensornätverk och molnanslutna enheter. Kombinera med Grove-moduler eller externa sensorer för att bygga skalbara lösningar med låg energiförbrukning.
Specifikationer
| Specifikation | Parameter |
|---|---|
| SoC | ESP32-S3FN8 @ Xtensa LX7 med dubbla kärnor, upp till 240 MHz |
| Flashminne | 8 MB |
| Extern lagring | microSD |
| Display | ST7789V2 @ 1,14", 240 × 135 px |
| Tangentbord | 56 tangenter (4 × 14) |
| Tangentaktivering | 160 gf |
| Expansionsportar | HY2.0‑4P + EXT 2.54‑14P |
| IR | 1× IR-sändare |
| Ljudkodek | ES8311 |
| Högtalare | NS4150B-förstärkare + 8 Ω @ 1 W-högtalare |
| Mikrofon | MEMS-mikrofon, SNR: 65 dB |
| IMU | BMI270 |
| Batterikapacitet | 1750 mAh |
| Drifttemperatur | 0 ~ 40 °C |
| Produktstorlek | 84,0 × 54,0 × 19,6 mm |
| Produktvikt | 81,0 g |
| Förpackningsstorlek | 145,7 × 95,0 × 20,7 mm |
| Bruttovikt | 98,5 g |
Särskilda anmärkningar
-
Nedladdningsläge: Stäng av strömmen, håll G0-knappen intryckt, slå på strömmen och släpp sedan knappen för att aktivera nedladdningsläget.


-
Automatisk högtalaravstängning: När ett 3,5 mm hörlursuttag ansluts inaktiveras högtalarförstärkaren.
