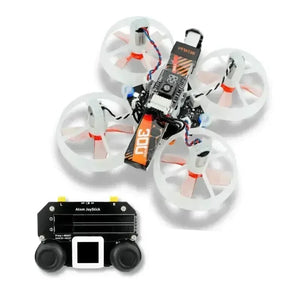

M5Stack M5Stamp Fly M5Atom Joystick Drone Kit

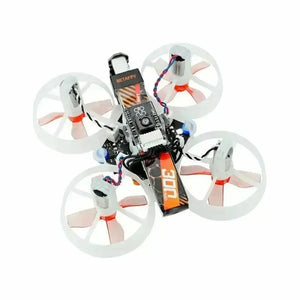

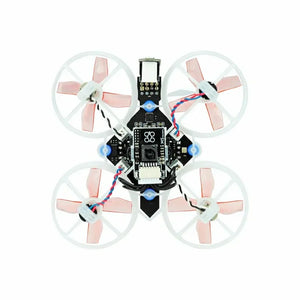

The M5Stamp Fly är ett spännande programmerbart open-source quadcopter-kit som erbjuder en rad funktioner för drönarentusiaster och utvecklare. Låt oss bryta ner dess nyckelkomponenter:
-
Huvudkontroller (StampS3): StampS3 fungerar som quadcopterns centrala hjärna. Den integrerar en BMI270 6-axlig gyroskop för exakt rörelsedetektering och en BMM150 3-axlig magnetometer för att upptäcka orientering och riktning.
-
Höjd- och hinder sensorer:
-
BMP280 Barometrisk trycksensor: Mäter atmosfärstryck för att bestämma höjd.
-
VL53L3(ToF) Avståndssensorer: Dessa sensorer möjliggör exakt höjdhållning och hinderundvikande.
-
Optisk flödesensor (PMW3901MB-TXQT): Ger förskjutningsdetektion, vilket är avgörande för stabil hovring och positionskontroll.
-
Ytterligare funktioner:
-
Summer: Används för ljudfeedback eller varningar.
-
WS2812 RGB-LEDs: Dessa LEDs visar status och möjliggör visuell interaktion.
-
Återställningsknapp: Praktisk för omstart eller felsökning.
-
300mAh högspänningsbatteri: Driver quadcoptern.
-
Högfarts kärnlösa motorer: Fyra motorer driver propellrarna.
-
PCB Funktioner:
-
INA3221AIRGVR: Övervakar realtidsström och spänning.
-
Grove-kontakter: Två kontakter för att lägga till extra sensorer eller kringutrustning.
-
Styrningsalternativ:
-
Atom Joystick: Du kan styra M5Stamp Fly med en Atom Joystick via ESP-NOW-protokollet.
-
Automatiska och manuella lägen: Välj mellan dessa lägen för olika flygbeteenden (t.ex. exakt hovring eller volter).
-
Öppen källkod-firmware: Firmware-källkoden är öppen, vilket gör den lämplig för utbildning, forskning och olika drönarutvecklingsprojekt.
Inkluderar
M5Stamp Fly x 1
M5Atom Joystick x 1

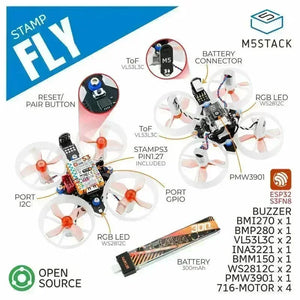

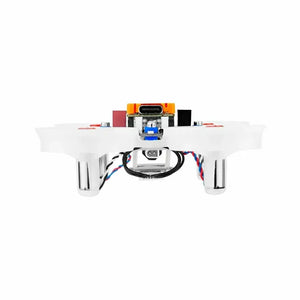

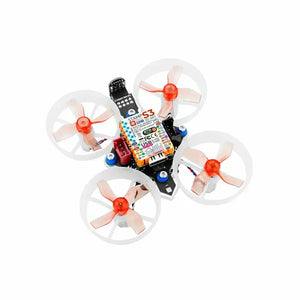

M5Stamp Fly

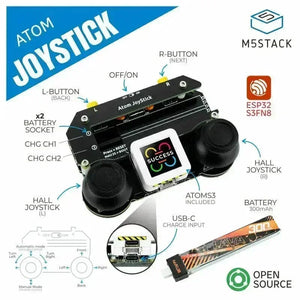

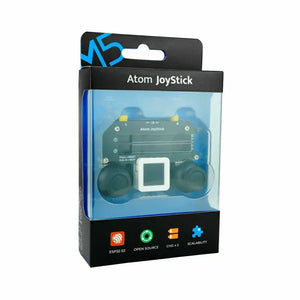

M5Atom Joystick

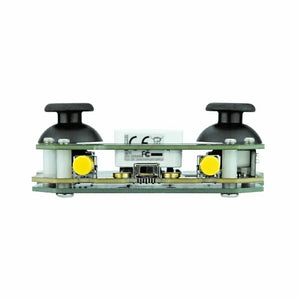

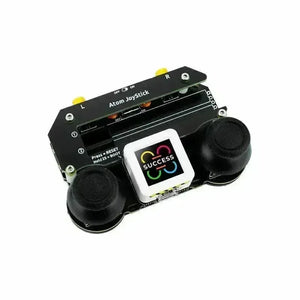

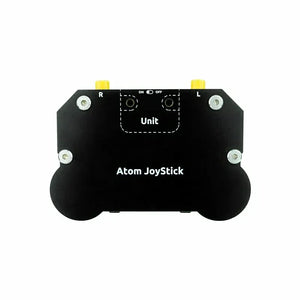

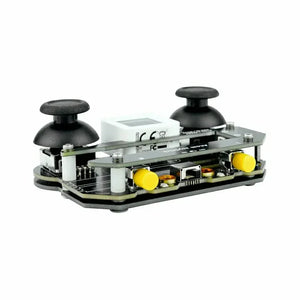

Låt oss dyka in i detaljerna för M5Atom Joystick, en mångsidig programmerbar fjärrkontroll designad för olika tillämpningar:
-
Huvud Controller (AtomS3): AtomS3 fungerar som centralenheten för M5Atom Joystick. Dessutom hanterar en STM32 co-processor specifika funktioner.
-
Dubbla joysticks med hallsensorer:
-
Enheten har två 5-vägs joysticks, utrustade med hallsensorer för exakt inmatning.
-
Dessa joysticks tillåter användare att styra rörelse i flera riktningar.
-
Funktionsknappar:
-
M5Atom Joystick inkluderar två funktionsknappar som kan anpassas för specifika åtgärder.
-
Dessa knappar ökar flexibiliteten och interaktionen.
-
Inbyggd RGB LED-lampor:
-
RGB-LEDs är integrerade i joysticken för statusindikering och människa-maskin-interaktion.
-
De ger visuell återkoppling och förbättrar användarupplevelsen.
-
Batteriladdningskretsar:
-
Enheten är utrustad med två högspänningsbatteriladdningskretsar(TP4067 batteriladdningschip).
-
Användare kan ladda joysticken bekvämt.
-
Stamp Fly Kompatibilitet:
-
M5Atom Joystick levereras förinstallerad med Stamp Fly kontrollfirmware.
-
Den kommunicerar med Stamp Fly quadcopter via ESP-NOW protokollet.
-
Öppen källkod Firmware:
-
Firmware-källkoden är öppen källkod, vilket möjliggör anpassning och modifiering.
-
Detta gör M5Atom Joystick lämplig för olika projekt: Drönarkontroll; Robotkontroll; Smarta bilar; och DIY-kreationer.
Schematisk diagram
Ladda ner fullständig schematisk diagram StampS3_Fly_Hat
Ladda ner fullständig schematisk diagram Stamp_Fly
Ladda ner fullständig schematisk diagram PMW3901MB
Ladda ner fullständig schematisk diagram Atom JoyStick
Exempel
Arduino: M5StampFly firmware källkod
Video
Specifikationer
Stamp Fly
| Specifikation | Parameter |
|---|---|
| M5StampS3 | ESP32-S3@Xtensa LX7, 8M-FLASH, WiFi, OTG\CDC-stöd |
| Motor | 716-17600kv |
| Avståndssensor | VL53L3CXV0DH\1 (0x52) @ max 3m |
| Optisk flödesensor | PMW3901MB-TXQT |
| Barometrisk sensor | BMP280 (0x76) @ 300-1100hPa |
| 3-axlig magnetometer | BMM150 (0x10) |
| 6-axlig IMU-sensor | BMI270 |
| Grove | I2C+UART |
| Batteri | 300mAh 1S högspänningslitiumbatteri |
| Batteri utspänning | 4.35V |
| Batteritid | Cirka 4 minuter |
| Ström/Spänningsdetektion | INA3221AIRGVR (0x40) |
| Summer | Inbyggd passiv summer @ 5020 |
| drifttemperatur | 0-40°C |
| Produktstorlek | 81.5*81.5*31mm |
| Förpackningsstorlek | 162*99*36mm |
| Produktvikt | 36.8g |
| Förpackningsvikt | 70.7g |
Atom JoyStick
| Specifikation | Parameter |
|---|---|
| MCU | STM32F030F4P6 |
| RGB | WS2812C |
| Laddnings-IC | TP4067@4.35V |
| Batteri | 300mAh |
| Laddningsström | DC5V\430mA |
| Batteriladdningstid (Ingång:5V\1A) | Cirka 55 minuter |
| Batteri utspänning | 4.35V |
| Knapp | Vänster\Höger knapp |
| Summer | Inbyggd passiv summer@5020 |
| drifttemperatur | 0-40°C |
| Produktstorlek | 84*60*31.5mm |
| Förpackningsstorlek | 162*99*36mm |
| Produktvikt | 63.5g |
| Förpackningsvikt | 96.7g |
