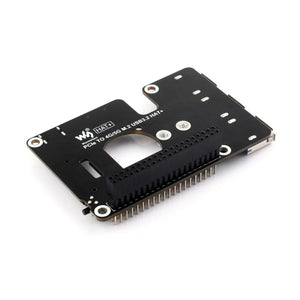

Waveshare PCIe do M.2 4G/5G i USB 3.2 HAT dla Raspberry Pi 5
Waveshare PCIe do M.2 4G/5G i USB 3.2 HAT dla Raspberry Pi 5
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
🚀 PCIe do M.2 4G/5G + USB 3.2 HAT dla Raspberry Pi 5 Zaprojektowany specjalnie dla 🧠 Raspberry Pi 5, ten potężny HAT umożliwia błyskawicznie szybkie 🌐 4G/5G sieciowanie i rozszerza Twoją 🔌 łączność USB.
✅ Kompatybilny z szeroką gamą modułów SIMCom i Quectel 4G/5G przez interfejs M.2 Key B 📡 Zawiera wysokowydajną 5G-4IN1-PCB Antenę dla optymalnej siły i stabilności sygnału ⚡ Idealny do edge computingu, bramek IoT, routerów mobilnych i aplikacji wymagających szybkiego przesyłu danych
Uwaga: Raspberry Pi 5 oraz moduł 5G NIE są dołączone i służą wyłącznie jako odniesienie.
Funkcje
🧠 Zaprojektowany dla Raspberry Pi 5
Zbudowany zgodnie ze standardem HAT+ z wbudowanym EEPROM I²C, ten moduł obsługuje rozszerzenia kaskadowe przez 40PIN złącze GPIO — w pełni kompatybilny z Raspberry Pi 5.
⚡ Rozszerzone porty USB 3.2 Gen1
Dodaje trzy szybkie porty USB 3.2 Gen1 do podłączania peryferiów, takich jak kamery, urządzenia pamięci masowej lub czujniki.
📶 Slot M.2 Key B
Obsługuje moduły SIMCom SIM7600XX-M.2, SIM82XX oraz Quectel RM5XX serii 4G/5G. Kompatybilny z formami 3042/3052 dla elastycznej integracji komórkowej.
🔌 Interfejs Type-C
Umożliwia łączność 4G/5G dla Raspberry Pi lub PC przez kabel USB. Obsługuje również wgrywanie firmware, debugowanie i zewnętrzne zasilanie.
🔍 Monitorowanie mocy
Zintegrowany układ zarządzania energią zapewnia odczyty napięcia, natężenia i zużycia energii w czasie rzeczywistym — idealny do diagnostyki i optymalizacji.
📱 Slot na kartę Nano SIM
Wbudowany slot SIM do szybkiej i bezpiecznej instalacji karty SIM — bez potrzeby używania zewnętrznych adapterów.
🛠️ Narzędzia diagnostyczne
Zawiera wbudowany przycisk Reset, diodę LED zasilania oraz wskaźniki statusu sieci do intuicyjnego debugowania i monitorowania na żywo.
📡 Spersonalizowana antena
Wyposażony w antenę 5G-4IN1-PCB dla schludnego zarządzania kablami. Obsługuje montaż zarówno od góry, jak i od dołu, co zapewnia elastyczny projekt obudowy.
❄️ Ulepszone chłodzenie
Posiada zarezerwowane otwory wentylacyjne i otwory montażowe na wentylator, aby poprawić rozpraszanie ciepła i utrzymać stabilną pracę pod obciążeniem.

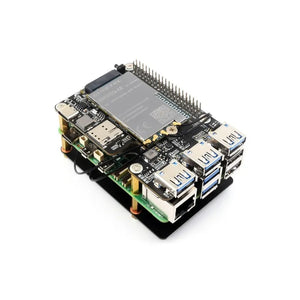

Zaprojektowany dla Raspberry Pi 5, standard HAT+
Wykorzystuje wbudowany interfejs PCIe do bezpośredniego połączenia z Raspberry Pi 5 za pomocą kabla 16PIN.

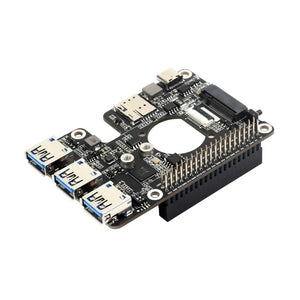

Większe możliwości USB dla Raspberry Pi 5
Rozszerza interfejs PCIe o trzy szybkie porty USB 3.2 Gen1, umożliwiając podłączenie większej liczby urządzeń peryferyjnych.
Kompatybilny z wieloma modułami SIMCom/Quectel 4G/5G
Wbudowany slot M.2 (NGFF) Key B obsługuje różne moduły, w tym SIM7600XX-M.2, SIM82XX oraz serię RM5XX, kompatybilne z obudowami 3042/3052. Szczegółowe specyfikacje testowanych modułów znajdują się w tabeli poniżej.
| Moduł 5G | RM502Q-AE | RM520N-GL | RM530N-GL | SIM8262E-M2 | SIM8262A-M2 | SIM7600G-H-M.2 |
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|
| Standard 5G | 3GPP R15 | 3GPP R16 | - | |||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | - | ||
| Obowiązujący region | Globalny (poza Chinami) | Globalny | poza Amerykami | Ameryki | Globalny | |
| Wymiary | 30,0 × 52,0 × 2,3 (mm) | 30,0 × 42,0 × 2,3 (mm) | 42,0 × 31,4 × 3,8 (mm) | |||
| Pasmo Częstotliwości | ||||||
| 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | - | |
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 | ||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | B34, B38, B39, B40, B41 | ||
| LAA | B46 | - | ||||
| UMTS WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | B1, B2, B4, B5, B6, B8, B19 | |
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS nie jest obsługiwany na RM502Q-AE) | GPS / GLONASS / BeiDou / Galileo / QZSS | ||||
| Prędkość transmisji danych | ||||||
| 5G mmWave | - | łącze odbierające 4 Gbps; łącze wysyłające 1,4 Gbps |
- | |||
| 5G SA Sub-6 | łącze odbierające 4,2 Gbps; łącze wysyłające 450 Mbps |
przesyłanie w dół 2,4 Gbps; przesyłanie w górę 900 Mbps |
przesyłanie w dół 2,4 Gbps; przesyłanie w górę 500 Mbps |
- | ||
| 5G NSA Sub-6 | przesyłanie w dół 5 Gbps; przesyłanie w górę 650 Mbps |
przesyłanie w dół 3,4 Gbps; przesyłanie w górę 550 Mbps |
przesyłanie w dół 2,4 Gbps; przesyłanie w górę 500 Mbps |
- | ||
| LTE | przesyłanie w dół 2 Gbps; przesyłanie w górę 200 Mbps |
przesyłanie w dół 1,6 Gbps; przesyłanie w górę 200 Mbps |
przesyłanie w dół 1,0 Gbps; przesyłanie w górę 200 Mbps |
łącze w dół 150 Mbps; łącze zwrotne 50 Mbps |
||
| UMTS | przesyłanie w dół 42 Mbps; przesyłanie w górę 5,76 Mbps |
|||||
| Uwaga: Moduł 4G/5G NIE jest w zestawie; prosimy o zakup osobno. Powyższe to przetestowane obsługiwane moduły. Jeśli potrzebujesz użyć innych modułów, prosimy o potwierdzenie kompatybilności interfejsu z producentem modułu. | ||||||
Wsparcie wielosystemowe
Obsługuje systemy operacyjne takie jak Raspberry Pi OS, Ubuntu i OpenWRT.
Raspberry Pi OS
OpenWRT
Ubuntu
Dostarczany z anteną 5G-4IN1-PCB
Antena obsługuje montaż zarówno na górze, jak i na dole, zapewniając łatwą instalację i skuteczną komunikację.
Instalacja na dole
Instalacja na górze
Uwaga: Tylko do celów informacyjnych, prosimy o zapoznanie się z zawartością opakowania w celu uzyskania szczegółowej listy części.
Wbudowany układ monitorowania zasilania i pamięć EEPROM
Wyposażony w zintegrowany układ monitorowania zasilania do śledzenia w czasie rzeczywistym napięcia, prądu i mocy przez I2C. EEPROM obsługuje zapisywanie ID HAT i informacji o produkcie, zgodnie ze standardem HAT+.
Zarezerwowany otwór wentylacyjny dla wentylatora chłodzącego
Zaprojektowany z otworem wentylacyjnym i otworami montażowymi, aby pomieścić wentylator chłodzący, zapewniając lepsze odprowadzanie ciepła i bardziej stabilną pracę Twojego Raspberry Pi 5.
Jak zainstalować

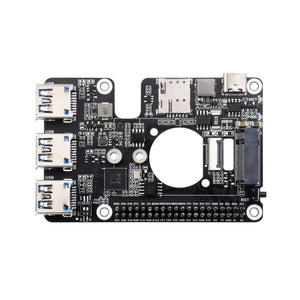

Co jest na pokładzie
- VL805: Układ HUB PCIe do USB 3.2 Gen1
- EEPROM: Do zapisywania ID HAT i informacji o produkcie
- INA219: Układ monitorowania zasilania
- 16-pinowy interfejs PCIe: Do podłączenia do interfejsu PCIe Raspberry Pi 5
- Gniazdo M.2 (NGFF) Key B: Kompatybilne z modułami M.2 4G/5G w obudowach 3042/3052
- Gniazdo GPIO Raspberry Pi: Do podłączenia Raspberry Pi 5
- Rozszerzone porty USB 3.2 Gen1: USB1~USB3
- Gniazdo karty Nano SIM: Do instalacji karty Nano-SIM
- Interfejs Type-C: Do łączności 4G/5G Raspberry Pi lub PC przez kabel USB, aktualizacji oprogramowania układowego lub zewnętrznego zasilania
- Przełącznik DIP: Do przełączania użycia pinów GPIO do sterowania włączaniem/wyłączaniem zasilania i resetem modułu
- Przycisk Reset: Naciśnij, aby zresetować moduł
- Wskaźnik PWR: Wskaźnik zasilania
- Wskaźnik NET: Wskaźnik statusu sieci modułu
Definicja wyprowadzeń
Scenariusze zastosowań
Idealny dla routerów przemysłowych, bramek domowych, dekoderów, laptopów przemysłowych, laptopów konsumenckich, przemysłowych PDA, wytrzymałych komputerów przemysłowych oraz cyfrowych wyświetlaczy, między innymi.
Wymiary zewnętrzne
