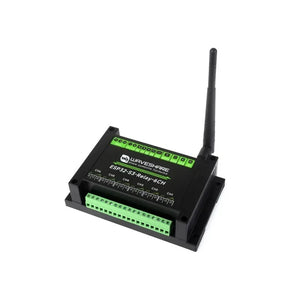

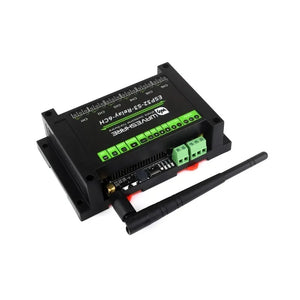

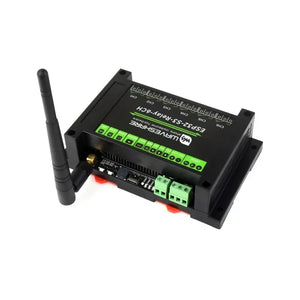

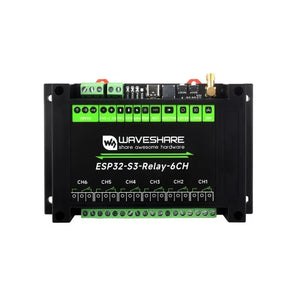

Waveshare ESP32‑S3 WiFi/BLE przekaźnik 6-kanałowy | RS485 | szyna DIN, izolowany
Przemysłowy moduł sterowania przekaźnikami zasilany przez dwurdzeniowy MCU ESP32‑S3, integrujący Wi‑Fi, Bluetooth LE oraz izolowane RS485 dla wszechstronnej łączności. Wyposażony w wiele obwodów ochrony izolacyjnej, obudowę ABS na szynę DIN 35 mm oraz kompatybilność rozszerzeń przez interfejs Raspberry Pi Pico HAT. Idealny do automatyki przemysłowej, sterowania inteligentnym domem i zastosowań IoT, gdzie kluczowe są bezpieczeństwo i niezawodność.
Kluczowe cechy
-
Wydajny MCU — ESP32‑S3, Xtensa® 32-bitowy LX7 dwurdzeniowy @ 240 MHz z możliwościami obliczeń AI i szyfrowania.
-
Łączność bezprzewodowa i przewodowa — zintegrowane Wi‑Fi 2,4 GHz + Bluetooth 5 LE; wbudowany izolowany port RS485.
-
6 wysokiej jakości przekaźników — obciążenie styków ≤ 10 A 250 VAC / 30 V DC; bezpośrednia kontrola urządzeń wysokiego napięcia lub obciążeń DC.
-
Izolacja klasy przemysłowej — izolacja zasilania, izolacja optoizolatora oraz izolacja sygnału cyfrowego dla zwiększonego bezpieczeństwa.
-
Rozszerzenie Pico HAT — 40-pinowe złącze kompatybilne z Raspberry Pi Pico HAT (dodaj RTC, CAN, RS232, LoRa, czujniki itp.).
-
Solidna ochrona — diody TVS, tłumienie przepięć, ochrona ESD oraz wbudowany rezystor dopasowujący (aktywowany przez zworkę).
-
Wskaźniki użytkownika — dioda LED RGB, wskaźnik zasilania, diody LED TX/RX RS485 oraz wbudowany buzzer do informacji o stanie.
-
Elastyczne zasilanie — USB‑C lub 7–36 V DC przez zacisk śrubowy; wbudowane izolowane wyjście zasilania dla urządzeń RS485.
-

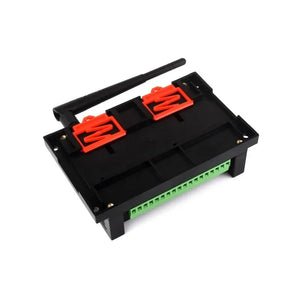

Kompaktowa obudowa na szynę DIN — obudowa ABS dla bezpiecznej i łatwej instalacji.
Specyfikacje
| Parametr | Szczegóły |
|---|---|
| MCU | ESP32‑S3‑WROOM‑1U‑N16 (16 MB Flash, konfigurowalny) |
| Bezprzewodowy | Wi‑Fi 802.11 b/g/n, Bluetooth 5 LE |
| Kanały przekaźnikowe | 6×, 1NO/1NC, ≤ 10 A 250 VAC / 30 V DC |
| Interfejsy | Izolowany RS485, 40-pinowy złącze Pico HAT |
| Ochrona | Optoizolator, cyfrowy, izolacja zasilania; dioda TVS; tłumienie przepięć |
| Zasilanie | USB Type‑C lub DC 7–36 V |
| Wskaźniki | Dioda LED RGB (GPIO38), PWR (czerwona), TX (zielona), RX (niebieska) |
| Dodatki | Buzzer pasywny (GPIO21), złącze antenowe (SMA) |
| Obudowa | ABS, montaż na szynę DIN |
| Wymiary | 145 × 90 × 40 mm |
Wbudowany wielokrotny obwód ochrony izolacyjnej
Wielokrotne zabezpieczenia, bardziej bezpieczne i niezawodne
Wysokiej jakości 6-kanałowe przekaźniki, obsługujące zdalne sterowanie RS485 oraz Bluetooth / WiFi
Obciążalność styków wbudowanego przekaźnika do 10A 250VAC/30VDC
Bezpośrednie sterowanie urządzeniami domowymi 220VAC lub urządzeniami poniżej 30VDC
Wbudowany interfejs kompatybilny z Pico HAT oraz interfejs RS485 dla łatwej rozbudowy
Wbudowany izolowany interfejs RS485 do podłączania różnych przemysłowych modułów lub czujników RS485 Modbus. Wbudowany 40-pinowy złącze kompatybilne z niektórymi nakładkami Raspberry Pi Pico HAT, do rozszerzania funkcji takich jak RTC / CAN / RS232 / LoRa / czujnik itp.
Zastosowania
-
Sterowanie i monitorowanie urządzeń przemysłowych
-
Automatyka domowa i budynkowa
-
Zdalne przełączanie przekaźnika IoT przez Wi‑Fi / Bluetooth / RS485
-
Sterowanie przekaźnikiem wyzwalane przez czujnik z pełną izolacją elektryczną
-
Integracja z Arduino, MicroPython, ESPHome, Home Assistant i niestandardowym oprogramowaniem
Zawartość opakowania
-
1× Moduł przekaźnikowy Waveshare ESP32‑S3 6CH WiFi
-
1× Obudowa montowana na szynę DIN z ABS (wstępnie zainstalowana)
-
1× Antena Wi‑Fi/Bluetooth
-
1× Zestaw złącz śrubowych
-
1× Szybki przewodnik startowy
