Waveshare ESP32-S3 z 3,49-calowym pojemnościowym wyświetlaczem IPS 172 × 640
Płytka rozwojowa ESP32-S3 3,49-calowy dotykowy wyświetlacz LCD to wysokowydajne, wysoko zintegrowane rozwiązanie z 3,49-calowym wyświetlaczem IPS z pojemnościowym ekranem dotykowym. Zawiera łączność QSPI dla wyświetlacza, możliwości wejścia/wyjścia audio oraz obsługuje interakcję AI i sterowanie głosem offline.
Opcje wersji
Ta płytka rozwojowa jest dostępna w kilku konfiguracjach, aby dopasować się do potrzeb Twojego projektu:
ESP32-S3-Touch-LCD-3.49
Wersja obudowy A, z baterią litową 18650 (można ją zainstalować wewnątrz obudowy)
ESP32-S3-Touch-LCD-3.49-EN
Wersja obudowy A, bez baterii
ESP32-S3-Touch-LCD-3.49B
Wersja obudowy B, z baterią litowo-polimerową 3,7V (można ją zainstalować wewnątrz obudowy)
ESP32-S3-Touch-LCD-3.49B-EN
Wersja obudowy B, bez baterii
Parametry LCD
| Panel wyświetlacza | LCD | Rozmiar wyświetlacza | 3,49 cala |
|---|---|---|---|
| Rozdzielczość | 172 × 640 | Kolory wyświetlacza | 16,7M |
| Jasność | 350 cd/m2 | Współczynnik kontrastu | 1200:1 |
| Interfejs wyświetlacza | QSPI | Układ sterujący | AXS15231B |
| Interfejs dotykowy | I2C | Typ dotyku | Pojemnościowy dotyk |
Kluczowe cechy
ESP32-S3-Touch-LCD-3.49 to wysokowydajna, wysoko zintegrowana płytka rozwojowa mikrokontrolera zaprojektowana przez Waveshare. Posiada wbudowany 3,49-calowy pojemnościowy wyświetlacz IPS, wysoko zintegrowany układ zarządzania energią, 6-osiowy IMU (3-osiowy akcelerometr i 3-osiowy żyroskop), układ RTC, niskoprądowy kodek audio oraz układ eliminacji echa. Te komponenty ułatwiają szybki rozwój i integrację z produktami.
- Wyposażony w procesor ESP32-S3R8 Xtensa 32-bit LX7 z dwoma rdzeniami, działający do 240MHz.
- Obsługuje Wi-Fi 2,4GHz (802.11 b/g/n) oraz Bluetooth 5 (LE), z wbudowaną anteną.
- Wbudowane 512KB SRAM i 384KB ROM, z wbudowaną 8MB pamięcią PSRAM oraz zewnętrzną pamięcią Flash 16MB.
- Wbudowany 3,49-calowy wyświetlacz IPS z pojemnościowym dotykiem dla wyraźnego wyświetlania kolorów, o rozdzielczości 172 × 640 i 16,7 mln kolorów.
- Wyposażony w podwójną tablicę mikrofonów z układem redukcji szumów i eliminacji echa, odpowiedni do dokładnego rozpoznawania mowy oraz wybudzania w polu bliskim/dalekim.
- Wbudowany kontroler LCD i dotykowy AXS15231B, wykorzystujący interfejsy QSPI i I2C do komunikacji odpowiednio.
- Wbudowany QMI8658 6-osiowy IMU (3-osiowy akcelerometr i 3-osiowy żyroskop) do wykrywania gestów ruchu, liczenia kroków itp.
- Wbudowany układ PCF85063 RTC do funkcji zegara czasu rzeczywistego.
- Wbudowane programowalne przyciski PWR i BOOT do łatwego tworzenia niestandardowych funkcji.
- Wbudowany nagłówek do ładowania/rozładowania baterii litowej 3,7V MX1.25 lub uchwyt na baterię litową 18650.
- Wbudowany slot na kartę TF do rozszerzonej pamięci i szybkiego transferu danych, odpowiedni do zastosowań takich jak rejestracja danych i odtwarzanie multimediów, upraszczając projektowanie układów.
- Zarezerwowane 22-pinowe pady przelotowe o rozstawie 2,54 mm do łatwego podłączenia zewnętrznych modułów lub rozszerzeń funkcjonalnych, zwiększając elastyczność rozwoju.
Wbudowany kodek audio
Obsługuje wysokiej jakości przetwarzanie dźwięku, zapewniając czysty i wysokiej jakości dźwięk wejściowy i wyjściowy dla Twoich projektów.
Obsługuje interakcję głosową AI
Umożliwia dostęp do internetowych platform dużych modeli, takich jak DeepSeek, Doubao itp., rozszerzając możliwości Twoich aplikacji zasilanych AI.

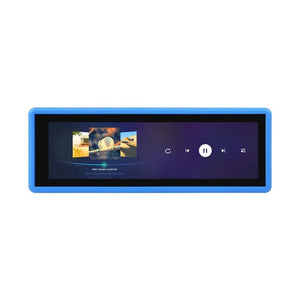

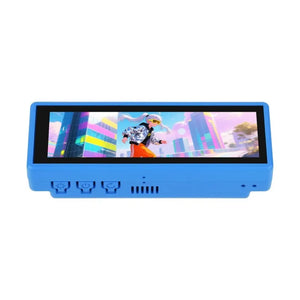

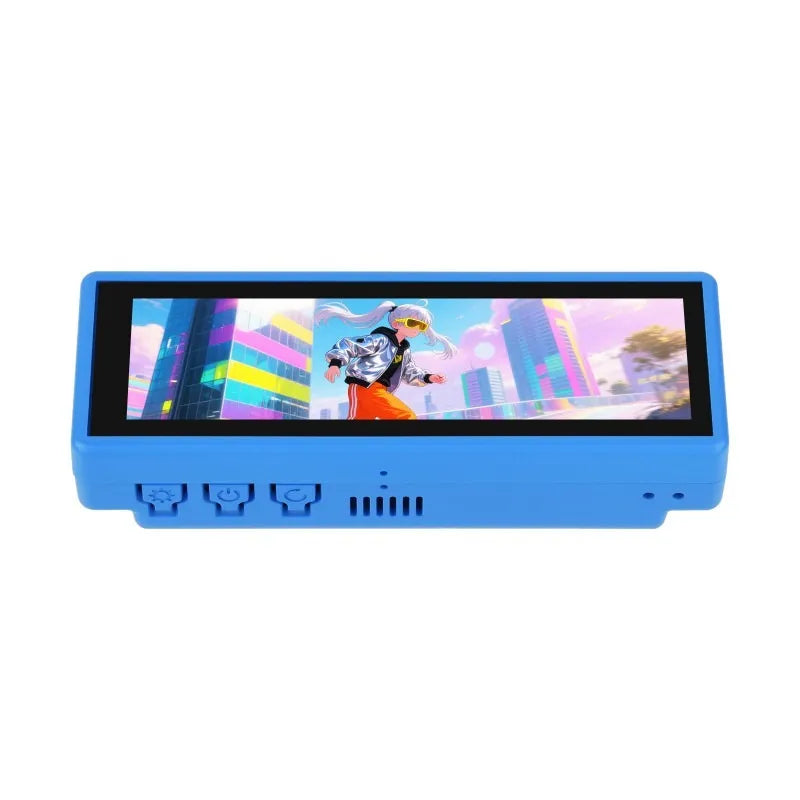

Panel wyświetlacza IPS
Doświadcz doskonałej jakości wyświetlania z 16,7 mln kolorów i szerokim kątem widzenia, zapewniając żywe i wyraźne obrazy.
Pojemnościowy dotyk
Idealna do tworzenia różnych inteligentnych urządzeń, umożliwiająca intuicyjną i responsywną interakcję człowiek-maszyna.

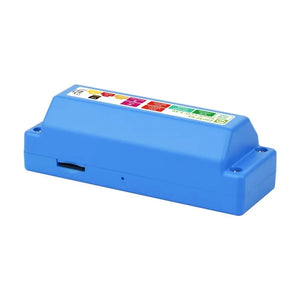

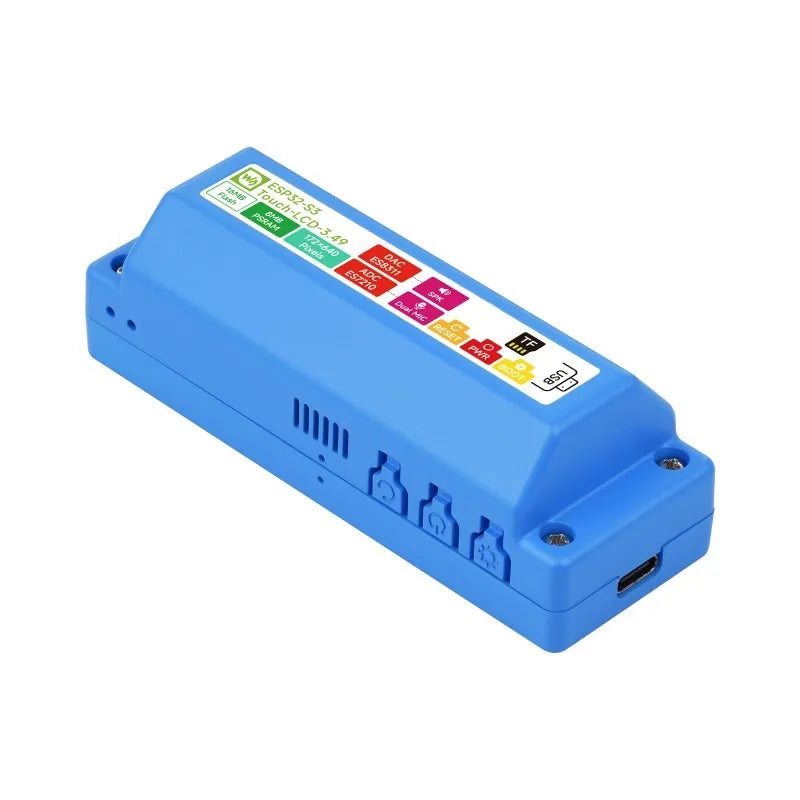

Dwie opcje obudowy
Wybierz spośród dwóch opcji obudowy, aby najlepiej dopasować się do potrzeb Twojej aplikacji.
Tylko do celów informacyjnych, proszę odnieść się do zawartości opakowania, aby uzyskać szczegółową listę części.
Obsługuje ESP-IDF, Arduino IDE
Skorzystaj z kompleksowego SDK, bogatych zasobów rozwojowych i samouczków, które pomogą Ci łatwo rozpocząć projekty z użyciem ESP-IDF lub Arduino IDE.
Obsługa Wi-Fi i BLE 5
ESP32-S3 integruje Wi-Fi 2,4 GHz (802.11 b/g/n) z obsługą pasma 40 MHz. Jego podsystem Bluetooth Low Energy obsługuje Bluetooth 5 (LE) oraz Bluetooth Mesh, oferując solidne połączenie bezprzewodowe.

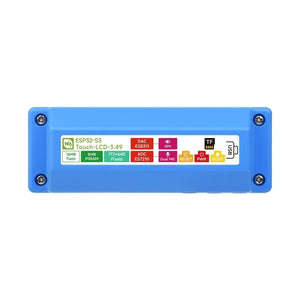

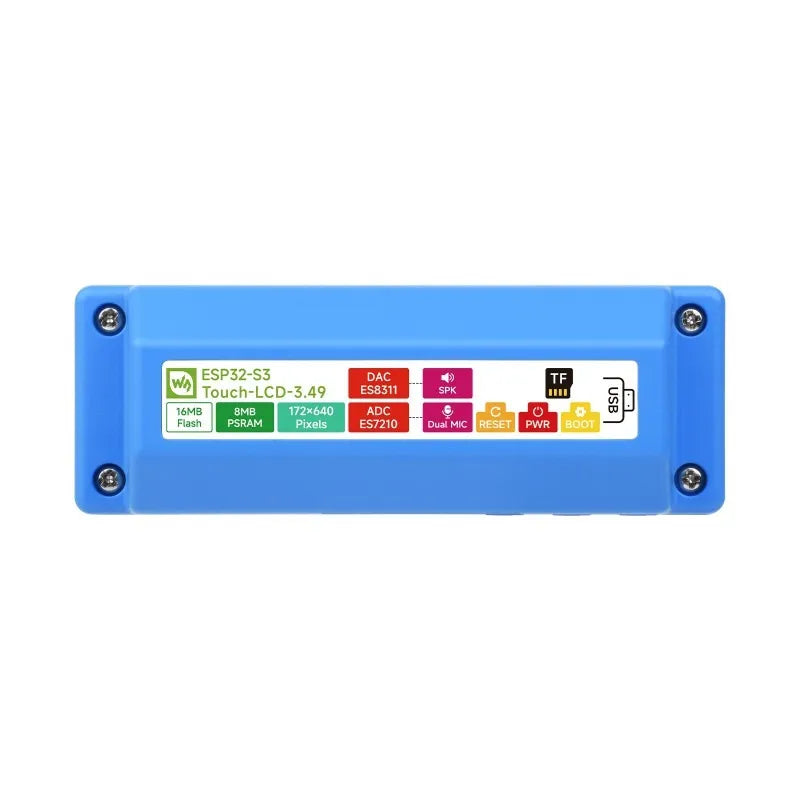

Co jest na pokładzie
-
ESP32-S3R8
SoC Wi-Fi i Bluetooth, częstotliwość pracy do 240 MHz, z wbudowaną pamięcią PSRAM 8MB -
Wbudowana antena
Obsługuje Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 (LE) -
TCA9554PWR
8-bitowy układ rozszerzenia GPIO I2C -
W25Q128JVSI
Pamięć Flash 16MB -
Układ kodujący audio DAC ES8311
Wysokowydajny, niskomocowy audio DAC -
Układ dekodujący audio ADC ES7210
Wysokowydajny, niskomocowy audio ADC, obsługuje wiele wejść mikrofonowych -
QMI8658
Żyroskop 3-osiowy i akcelerometr 3-osiowy, odpowiednie do zastosowań takich jak wykrywanie położenia i rozpoznawanie ruchu -
Projekt z podwójną matrycą mikrofonów
podwójny mikrofon cyfrowy, obsługuje bardziej zaawansowane funkcje interakcji głosowej
-
Gniazdo karty TF
obsługuje kartę TF sformatowaną w FAT32 do rozszerzenia danych -
Przycisk RESET (tylna strona)
naciśnij przycisk BOOT, a następnie kliknij RESET, aby wejść w tryb pobierania -
Przycisk zasilania PWR (tylna strona)
Umożliwia sterowanie zasilaniem przez konfigurację programową przy użyciu baterii litowej -
Przycisk BOOT (tylna strona)
naciśnij przycisk BOOT, a następnie kliknij RESET, aby wejść w tryb pobierania -
Gniazdo głośnikowe MX1.25 2-pinowe (tylna strona)
wyjście sygnału audio, do podłączenia zewnętrznego głośnika -
Złącze IPEX1
do podłączenia zewnętrznej anteny, aktywowane przez przelutowanie rezystora na płytce -
22-pinowe pady przewlekane o rozstawie 2,54 mm
do podłączania zewnętrznych modułów i rozszerzania funkcji -
Port Type-C
do programowania i drukowania logów -
PCF85063
Układ zegara RTC, obsługuje podtrzymanie czasu
Wymiary zewnętrzne
ESP32-S3-Touch-LCD-3.49
ESP32-S3-Touch-LCD-3.49B
