Moduł przekaźnikowy WiFi 8-kanałowy Waveshare ESP32-S3 z CAN, dwurdzeniowy, izolacja
Wykorzystaj moc dwurdzeniowego MCU ESP32-S3 z solidną łącznością bezprzewodową i przewodową. Ten moduł łączy 8 przekaźników o dużej pojemności, wszechstronne wejścia cyfrowe oraz pełną ochronę izolacji, co czyni go niezawodnym wyborem dla inteligentnego domu, sterowania przemysłowego i projektów IoT — wszystko w kompaktowej obudowie do montażu na szynie DIN.
Kluczowe cechy
-
Wydajny MCU — ESP32-S3, Xtensa® 32-bit LX7 dual-core, do 240 MHz
-
Bezprzewodowe i przewodowe — zintegrowane Wi-Fi 2,4 GHz + Bluetooth LE w trybie dual
-
8 wysokiej jakości przekaźników — obciążalność styków ≤ 10 A 250 V AC / 30 V DC
-
8 wejść cyfrowych — obsługuje wejścia pasywne (suche) i aktywne (mokre), dwukierunkowa izolacja optoizolatora
-
Izolacja przemysłowa — izolacja zasilania, sygnału i optoizolatora dla bezpieczeństwa i niezawodności
-
Wbudowany izolowany interfejs CAN — Bezpośrednie połączenie z urządzeniami CAN z obwodami ochronnymi
-
Elastyczna sieć — Wbudowany Ethernet W5500 (dostępna wersja PoE, IEEE 802.3af)
-
Magazynowanie i wskaźniki — Gniazdo karty TF, RGB LED, buzzer i wskaźniki stanu
-
Szeroki zakres napięcia wejściowego — 7–36 V DC przez zacisk śrubowy lub zasilanie USB‑C
-

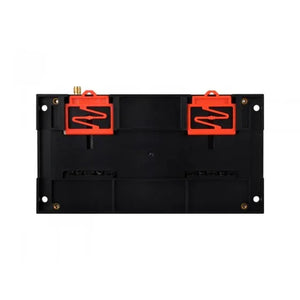

Łatwa instalacja — Kompaktowa obudowa ABS, montaż na szynie DIN 35 mm
Specyfikacje
| Parametr | Szczegóły |
|---|---|
| MCU | ESP32‑S3‑WROOM‑1U‑N16R8 (16 MB Flash, 8 MB PSRAM) |
| Bezprzewodowy | Wi‑Fi 802.11 b/g/n, Bluetooth 5 + BLE |
| Przekaźniki | 8× kanałów, 1NO/1NC, ≤ 10 A 250 V AC / 30 V DC |
| Wejścia cyfrowe | 8× kanałów, 5–36 V, tryby pasywny i aktywny |
| Izolacja | Izolacja zasilania, izolacja optoizolatora, izolacja cyfrowa |
| Interfejsy | CAN, Ethernet (W5500), RS485 |
| Przechowywanie | Gniazdo karty TF |
| Wskaźniki | RGB LED, Zasilanie, TX, RX |
| Zasilanie | DC 7–36 V lub USB Type‑C |
| Obudowa | ABS, montaż na szynie DIN |
| Rozmiar | 175 × 90 × 40 mm |
obsługuje zdalne sterowanie CAN oraz Bluetooth / WiFi
Na pokładzie 8-kanałowe przekaźniki i 8-kanałowe wejścia cyfrowe
Obciążalność styków przekaźnika na pokładzie do 10A 250V AC / 30V DC
Bezpośrednie sterowanie urządzeniami domowymi 220VAC lub urządzeniami poniżej 30V DC
Wejście cyfrowe
Obsługuje pasywny (suchy styk) i aktywny (mokry styk) cyfrowy wejście, z dwukierunkową izolacją optoizolatora
Zastosowania
-
Sterowanie i monitorowanie urządzeń przemysłowych
-
Automatyka domowa i budynkowa
-
Zdalne przełączanie przekaźników IoT przez Wi‑Fi / Bluetooth / Ethernet / CAN
-
Integracja z Home Assistant, ESPHome lub niestandardowym oprogramowaniem
-
Sterowanie przekaźnikiem wyzwalane czujnikiem z ochroną izolacyjną
Zawartość opakowania
-
1× moduł przekaźnikowy Waveshare ESP32‑S3 8‑CH WiFi
-
1× antena 2.4G 4DB SMA
-
1× śrubokręt

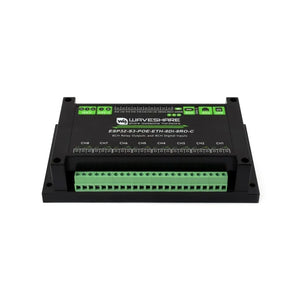

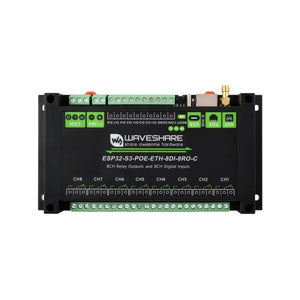

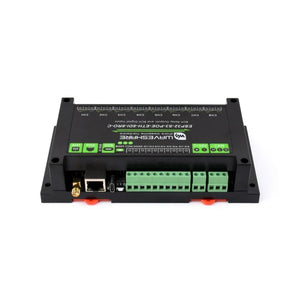

Opcjonalnie dla funkcji PoE
wbudowany moduł PoE, zapewniający zarówno połączenie sieciowe, jak i zasilanie w jednym kablu
Przykłady zastosowań
Zapewnia wiele demonstracji sieciowych z Waveshare.Cloud, wykorzystując lekki
Protokół MQTT do realizacji usługi wizualizacji danych
