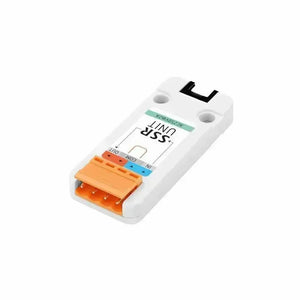

Jednostka przekaźnika półprzewodnikowego M5Stack (BT136S)
Jednostka przekaźnika SSR (Solid State Relay) przekaźniki to rodzaj przekaźników różniących się od tradycyjnych przekaźników elektromagnetycznych na kilka sposobów. Jedną z istotnych różnic jest ich wydłużona żywotność przełączania, która jest znacznie dłuższa w porównaniu z przekaźnikami elektromagnetycznymi. Ta trwałość jest osiągana dzięki wykorzystaniu półprzewodnikowych urządzeń mocy do przełączania zamiast mechanicznych styków.

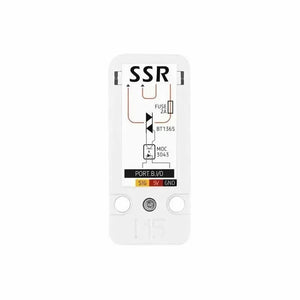

Jednostka SSR zawiera izolację optyczną MOC3043M oraz detekcję przejścia przez zero. MOC3043M to optycznie izolowany sterownik triaka, który zapewnia izolację elektryczną między układem sterującym a obwodem mocy wyjściowej. Funkcja detekcji przejścia przez zero zapewnia, że przełączanie SSR następuje w punkcie zerowego napięcia, minimalizując szumy elektryczne i zmniejszając obciążenie podłączonych urządzeń.
Jednostka SSR obsługuje zakres napięcia sygnału sterującego 3,3-5V DC, co czyni ją kompatybilną z mikrokontrolerami i innymi cyfrowymi systemami sterowania. Wejście sterujące pozwala użytkownikom na przełączanie mocy wyjściowej jednofazowego źródła AC 220-250V.
Jednostki SSR są znane z szybkiego czasu przełączania, zwykle w zakresie mikrosekund. Ta szybka zdolność włączania/wyłączania jest możliwa dzięki zastosowaniu półprzewodnikowych urządzeń mocy w SSR. Dodatkowo, jednostki SSR często zawierają wbudowane mechanizmy ochrony przed przeciążeniem prądowym.
Te cechy sprawiają, że jednostki SSR są odpowiednie do zastosowań wymagających częstego przełączania i szybkiego czasu reakcji. Są szeroko stosowane w różnych branżach, w tym w systemach sterowania oświetleniem, obrabiarkach CNC, automatyce oraz innych zastosowaniach, gdzie wymagana jest precyzyjna kontrola i szybkie przełączanie.
Uwaga:
1. Proszę zachować ostrożność podczas używania obciążeń AC o wysokim napięciu i nie obsługiwać pod napięciem.
2. Ten przekaźnik jest przeznaczony wyłącznie do obciążeń AC.
Cechy produktu
- Przekaźnik SSR typu nadprzejściowego (over-zero)
- Wbudowana ochrona przed przeciążeniem prądowym
- Wbudowana izolacja optyczna z detekcją przejścia przez zero
- Wysoka prędkość, niski poziom szumów, trwałość, wysoka niezawodność, wysoka czułość
- Wygodniejszy dostęp dzięki interfejsowi GROVE
- Obsługuje graficzne programowanie UIFlow, umożliwiając zdalne sterowanie przekaźnikiem za pomocą kontrolera M5 w zaledwie 3 minuty!
Zalety w porównaniu z przekaźnikami mechanicznymi:
- Szybsza prędkość włączania/wyłączania i brak zużycia fizycznych styków.
- Całkowicie cicha praca.
- Brak iskier elektrycznych, co umożliwia użycie w złożonych środowiskach.
- Długa żywotność
- Kompaktowy rozmiar

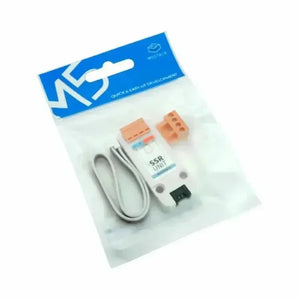

Zawartość opakowania:
- 1x Jednostka SSR
- 1x Kabel HY2.0-4P
Zastosowania:
- Sterowanie silnikiem
- Oświetlenie przemysłowe i domowe
- Ogrzewanie i przełączanie statyczne
- Oświetlenie sceniczne
- Sprzęt medyczny, sygnalizacja świetlna
Specyfikacje
| Zasoby | Parametr |
|---|---|
| Model SCR | BT136S |
| Model izolacji optycznej | MOC3043 |
| Sygnał sterujący | 3,3-5V DC |
| Napięcie włączania/wyłączania | jednofazowe AC: 220-250V |
| Maksymalny prąd obciążenia | 2A |
| Liczba kanałów sterujących | 1 |
| Ochrona przed przeciążeniem prądowym | Bezpiecznik: 2A |
| Temperatura pracy | -10 do +80°C |
| Waga netto | 52g |
| Waga brutto | 70g |

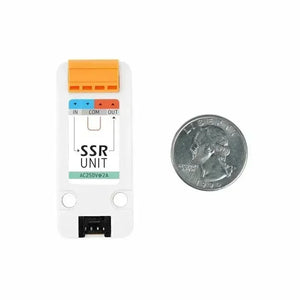

| Wymiary produktu | 54 x 54 x 16mm |
| Rozmiar opakowania | 75 x 60 x 20mm |
