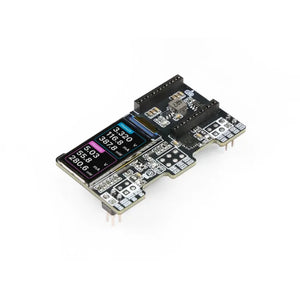

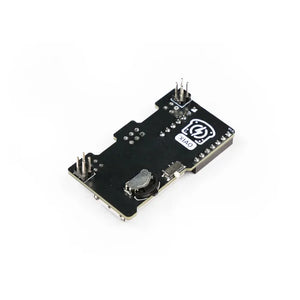

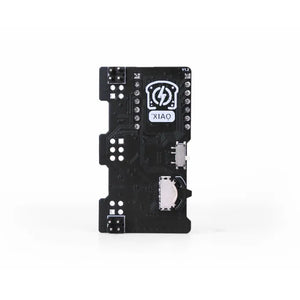

XIAO PowerBread to kompaktowe, wysokoprądowe zasilanie do płytki stykowej z wbudowanym monitoringiem. Oferuje stabilne wyjścia 3,3V i 5V oraz monitorowanie w czasie rzeczywistym napięcia, prądu i mocy na wyświetlaczu LCD. W pełni kompatybilne z płytkami deweloperskimi Seeed Studio XIAO i płytkami stykowymi, idealne do prototypowania z widocznością. W pełni otwarte źródło i aktywnie utrzymywane przez projektanta, z łatwą w użyciu dokumentacją i konfigurowalnym kodem. Z dumą zaprojektowane przez Nicho D i dostarczone przez Seeed Fusion Co-Create.
Funkcja
- Monitorowanie w czasie rzeczywistym: Wyświetlaj podstawowe parametry mocy na pierwszy rzut oka — bez potrzeby używania multimetru. Wbudowany wyświetlacz pokazuje dane o napięciu, natężeniu i mocy w czasie rzeczywistym.
- Wysokoprądowe wyjście: Dostarcz do 1,5A stabilnego zasilania 3,3V, idealnego dla większości projektów elektronicznych opartych na płytce stykowej.

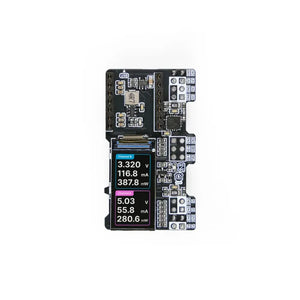

- Wbudowany wyświetlacz LCD: Bądź na bieżąco dzięki monitorowaniu mocy w czasie rzeczywistym, wyświetlanemu za pomocą wykresów liniowych i statystyk wyraźnie na zintegrowanym wyświetlaczu LCD.
- Projekt typu Plug-and-Play: Kompatybilny ze standardowymi płytkami stykowymi, wystarczy podłączyć, włączyć zasilanie i zacząć prototypować bez dodatkowej konfiguracji.
- Kompatybilność płytek deweloperskich Open-Source i XIAO: Kompatybilny z prawie wszystkimi płytkami deweloperskimi Seeed Studio XIAO (XIAO RP2040/RP2350, ESP32C3/S3/C6), ten otwartoźródłowy projekt zapewnia elastyczność dla przyszłych rozszerzeń.
- Dwukanałowe pomiary napięcia i prądu: Wyposażony w czujnik INA3221 do monitorowania napięcia i prądu na dwóch kanałach — bądź na bieżąco z każdym aspektem swojego zasilacza.
- Kompaktowa Moc: Ten kompaktowy projekt dostarcza zarówno wyjścia 3,3V, jak i 5V, optymalizując miejsce na płytce stykowej bez kompromisów w zakresie mocy.
Wiele funkcji interfejsu użytkownika
Naciśnij i przytrzymaj pokrętło, aby przełączać kanały w trybie wykresu i statystyk
Obróć pokrętło, aby dostosować interfejs użytkownika do różnych kątów widzenia
Zmaksymalizuj swoje doświadczenie dzięki aktywnemu i otwartemu oprogramowaniu układowemu
Oprogramowanie układowe jest aktywnie utrzymywane przez projektanta i jest w pełni otwartoźródłowy na GitHub. Obecnie Nicho pracuje nad ekscytującymi dodatkowymi funkcjami, w tym generowaniem PWM, odczytem ADC oraz monitorem szeregowym. To jest gorąco polecam sprawdzanie GitHub repozytorium dowiedzieć się więcej o aktualizacje.
Projekt społecznościowy rozszerzony przez Fusion Co-Create
To fajne dzieło zostało zaprojektowane przez Nicho D, producent z Chin. Jesteśmy podekscytowani współpracą z nim, aby wprowadzić ten wpływowy projekt na rynek za pośrednictwem naszego Fusion WspółtworzenieTo program, w którym zastosowaliśmy Fusion Prototypuj, produkuj i promuj usługi, aby rozwijać fajne projekty społecznościowe, podczas gdy projektanci otrzymują prowizję za każdy sprzedany egzemplarz.
Specyfikacja
|
Parametr |
Opis |
|
Napięcie wejściowe |
Zasilany przez USB-C za pośrednictwem XIAO |
|
Napięcia wyjściowe |
Zapewnia wyjścia 5V i 3,3V, z maksymalnym prądem 1,5A dla szyny 3,3V |
|
Wyświetlacz |
Ekran LCD do monitorowania mocy w czasie rzeczywistym |
|
Wykrywanie prądu |
Wbudowany potrójny monitor prądu/napięcia/mocy TI INA3221 zapewnia pomiary w czasie rzeczywistym dla obu kanałów wyjściowych jednocześnie |
|
Kompatybilny Mikrokontrolers |
Kompatybilny z wszechstronny XIAO Dev Btablice, w tym XIAO RP2040, XIAO RP2350, XIAO ESP32C3, XIAO ESP32S3, i XIAO ESP32C6(Wsparcie dla XIAO SAMD21 i XIAO RA4M1 będzie dostępne wkrótce) |
|

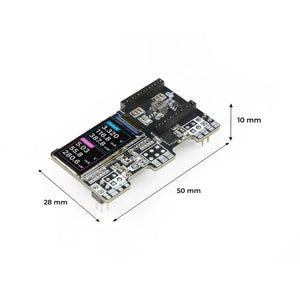

Wymiary PCB |
Zaprojketowany do bezproblemowej integracji ze standardowymi płytkami stykowymi przy jednoczesnym minimalizowaniu zajmowanej przestrzeni |
Przegląd sprzętu
- Napięcie wejściowe: Zasilany przez USB-C za pośrednictwem Seeed Studio XIAO.
- Napięcia wyjścioweZapewnia wyjścia 5V i 3,3V, z maksymalnym prądem 1,5A dla szyny 3,3V.
- Wykrywanie prąduWbudowany czujnik INA3221 mierzy napięcie, prąd i moc do wyświetlania w czasie rzeczywistym.
- Mikrokontroler: Napędzany przez RP2040, obsługujący dane z czujników, kontrolę wyświetlacza oraz umożliwiający przyszłe funkcje, takie jak komunikacja USB-serial i generowanie PWM.
- Wyświetlacz: Ekran LCD do monitorowania mocy w czasie rzeczywistym.
- Wymiary PCB: Zaprojektowany do bezproblemowej integracji ze standardowymi płytkami stykowymi przy jednoczesnym minimalizowaniu zajmowanej przestrzeni.
Aplikacja
Weź swoją płytkę deweloperską XIAO i moduł PowerBread — podłącz je, a w zaledwie 2 minuty, będziesz mieć nowoczesne, potężne zasilanie do płytki stykowej gotowe do użycia!
- SStudenci uczący się elektroniki, korzystając z serwomechanizmów, diod LED, silników itp.
- Inżynierowie debugują problemy z zasilaniem.
- Rozwój prototypu IoT.
- Każdy, kto kocha piękną technologię!
Lista części
|
XIAO - PowerBread |
x1 |
|
Gniazdo pinowe 2X2 |
x2 |
|
Gniazdo pinowe 2X3 |
x1 |
* Seeed Studio XIAO nie jest uwzględnione. Możesz wybrać dowolną tablicę z Płytki rozwojowe Seeed Studio XIAO wspomniany powyżej jako ten główny kontroler (Proszę zauważyć wsparcie dla XIAO SAMD21 i XIAO RA4M1 jest wciąż w trakcie procesu).
