Płyta sterownika serwomechanizmu Bus obsługuje serwomechanizmy serii ST/SC z podwójnymi trybami UART i USB. Posiada zacisk śrubowy 2P 3,5 mm i jest kompatybilna z ekosystemem Seeed Studio XIAO. Idealna do ramion robotycznych i robotów wielonożnych, zapewnia szybkie prototypowanie i precyzyjną kontrolę.
Funkcja
- Szeroka kompatybilność: Obsługuje serwomechanizmy szeregowe serii ST/SC, co czyni go wszechstronnym do różnych projektów robotów.
- Elastyczna kontrola: Oferuje komunikację w trybie podwójnym UART i USB, umożliwiając łatwą kontrolę wielu serwomechanizmów.
- Profesjonalne Zasilanie: Wyposażony w 2P 3,5 mm zacisk śrubowy zapewniający bezpieczne i niezawodne połączenia zasilania.
- Kompaktowa konstrukcja: Ma wymiary tylko 42 mm x 25 mm, idealny do integracji w projektach o ograniczonej przestrzeni.
- Wsparcie ekosystemu: Bezproblemowo integruje się z płytkami rozwojowymi Seeed Studio XIAO serii, oferując rozszerzoną funkcjonalność.
Czym jest płyta sterownika serwomechanizmu autobusu?
Płytka sterownika serwomechanizmu magistrali to sterownik serwomechanizmu magistrali szeregowej zaprojektowany do zarządzania i kontrolowania serwomechanizmów działających na protokołach komunikacji szeregowej (takich jak seria ST/SC). Dzięki zintegrowanym układom sterującym i interfejsom komunikacyjnym, przekształca polecenia użytkownika w działania serwomechanizmu, umożliwiając skoordynowaną pracę wielu serwomechanizmów. W przeciwieństwie do tradycyjnej kontroli PWM, technologia magistrali szeregowej zapewnia bardziej efektywną komunikację i większą skalowalność, co czyni ją szczególnie odpowiednią dla projektów robotycznych wymagających wielu serwomechanizmów. Ta płytka sterownika oferuje zarówno opcje sterowania UART, jak i USB, pozwalając użytkownikom na wybór między integracją z systemem wbudowanym a wygodnym debugowaniem na komputerze stacjonarnym, w zależności od ich potrzeb.
Zalety płytki sterownika serwomechanizmu autobusowego
W porównaniu z innymi rozwiązaniami do sterowania serwomechanizmami, Płytka Sterownika Serwomechanizmu Bus wyróżnia się wyraźnymi zaletami. Po pierwsze, jej kompaktowy rozmiar 42mm x 25mm oraz elegancki design ułatwiają integrację w projektach o ograniczonej przestrzeni bez kompromisów w wydajności. Po drugie, podwójny tryb komunikacji (UART i USB) łączy wydajność w czasie rzeczywistym z łatwością użytkowania — użytkownicy mogą wbudować ją w złożone systemy za pomocą UART lub przeprowadzać szybkie debugowanie przez USB, eliminując uciążliwe okablowanie. Dodatkowo, obsługuje sterowanie wieloma serwomechanizmami z informacją zwrotną o kącie i obciążeniu, przewyższając kontrolery pojedynczych serw w zastosowaniach wielostopniowych. W połączeniu z ekosystemem Seeed Studio XIAO, deweloperzy mogą szybko budować zaawansowane systemy robotyczne, skracając czas od koncepcji do prototypu. Niezależnie od tego, czy do edukacji, badań, czy tworzenia DIY, ta płytka sterownika wyróżnia się profesjonalną wydajnością i przyjaznością dla użytkownika.
Specyfikacja
|
Nazwa |
Szczegóły |
|
Kompatybilne typy serwomechanizmów |
Serwomechanizmy szeregowe z magistralą ST/SC |
|
Wielkość sterowania serwomechanizmem |
Wielokrotny |
|
Interfejs sterowania |
UART / USB |
|
Protokół komunikacyjny |
Protokół magistrali szeregowej (kompatybilny z serwomechanizmami ST/SC) |
|
Zakres napięcia wejściowego |
5-12V DC (zależne od napięcia serwomechanizmu) |
|
Interfejs zasilania |
2P 3,5 mm zacisk śrubowy |
|
Interfejs serwomechanizmu |
Złącze 2,5 mm 3P |
|
Ustawienia zworki |
Przełączanie trybu UART/USB |
|
Wymiary |
42mm x 25mm |
|
Waga |
15g |
|
Temperatura pracy |
● 10°C ~ 60°C |
P: Jak zasilić płytę sterownika serwomechanizmu szyny?
A: Podłącz zasilanie za pomocą wbudowanego 2P 3,5 mm zacisku śrubowego. Zakres napięcia wejściowego wynosi 5-12V DC, które musi odpowiadać napięciu znamionowemu używanych serwomechanizmów i zapewniać wystarczający prąd do obsługi wszystkich podłączonych serw podczas pracy.
P: Jak podłączyć serwomechanizmy i urządzenia sterujące do płytki?
A: Serwomechanizmy są podłączone do płyty sterownika za pomocą 2,5 mm 3P terminala, co zapewnia prawidłowe okablowanie (zasilanie, masa, linie sygnałowe). Urządzenia sterujące mogą być podłączone do komputera przez interfejs USB lub do mikrokontrolera przez interfejs UART, przy czym konkretny tryb jest określany przez ustawienia zworki.
P: Ile serwomechanizmów może kontrolować ta płytka sterownika?
A: Może kontrolować wiele serwomechanizmów szeregowych serii ST/SC, a dokładna liczba zależy od pojemności zasilacza i warunków obciążenia magistrali. Teoretycznie obsługuje dużą liczbę serwomechanizmów pracujących razem.
P: Jaka jest różnica między trybami USB a UART i jak wybrać odpowiedni?
A: Tryb USB to plug-and-play, idealny do szybkiego debugowania i sterowania z poziomu komputera; tryb UART oferuje wyższą wydajność w czasie rzeczywistym, odpowiedni do integracji z systemami wbudowanymi. Wybierz w zależności od zastosowania: USB do debugowania, UART do projektów wbudowanych.

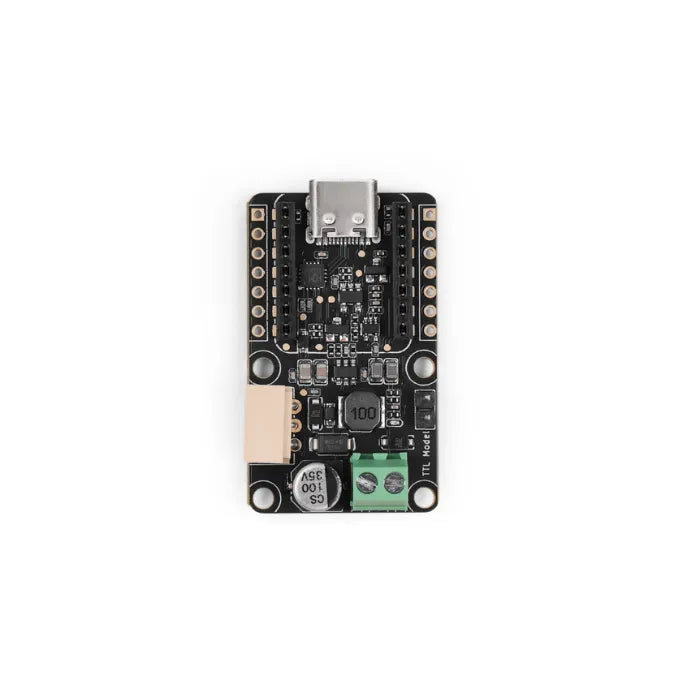

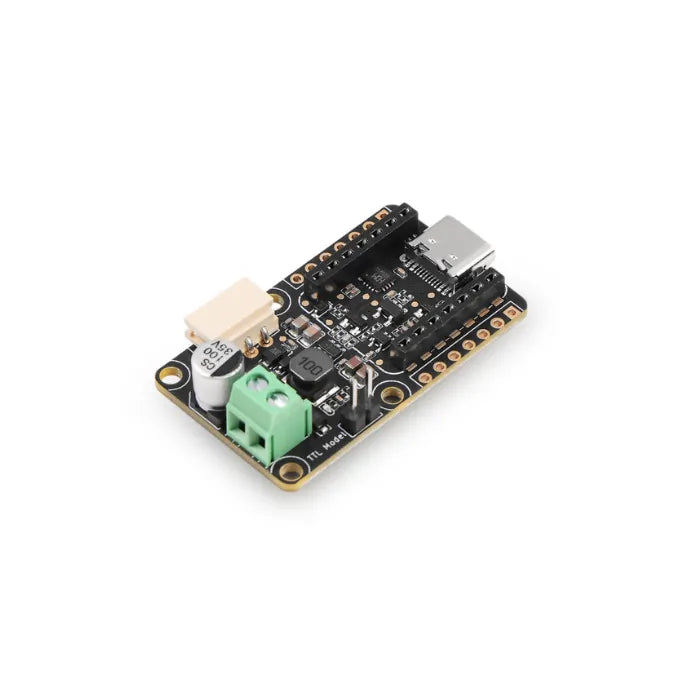

Przegląd sprzętu
Aplikacja
- Obsługuje szeregowe sterowanie serwomechanizmami dla ramion robotycznych (takie jak Zestaw serwomotorów ramienia AI SO-ARM100 w niskiej cenie do LeRobot i SO-ARM100 Niskokosztowy zestaw serwomotorów ramienia AI Pro dla LeRobot).
- Umożliwia sterowanie serwomechanizmami w robotach sześcionożnych.
- Zapewnia napęd serwomechanizmów dla robotów humanoidalnych.
- Wspomaga roboty kołowe z serwomechanizmem.
- Ułatwia korzystanie z serwomechanizmów w projektach DIY i edukacyjnych.
