🔌 Płytka rozszerzeń Seeed Studio RS-485 dla XIAO
Płytka rozszerzeń RS-485 Breakout Board od Seeed Studio to potężny i elastyczny moduł rozszerzeń zaprojektowany specjalnie dla wszystkich płytek rozwojowych XIAO. 🧩⚙️
⚙️ Funkcje
-
🧠 Układ transceivera TP8485E Konwertuje szeregowe dane UART na sygnały RS-485 z wysoką wydajnością.
-
🔁 Komunikacja półdupleksowa Obsługuje jednokierunkową transmisję danych na odległości do 1200 metrów — idealne do zastosowań na duże odległości.
-
⚡ Szerokie wsparcie napięcia Działa na pojedynczym źródle zasilania 5V lub 12VDC dla łatwej integracji.
-
🔧 3-pinowe wyjście zaciskowe Upraszcza okablowanie zarówno sygnału, jak i zasilania.
📡 Stworzona do wymagających środowisk
Ta płytka rozszerzeń została zaprojektowana do solidnej transmisji danych w:
-
🌐 Duże wdrożenia
-
🔊 Środowiska o wysokim poziomie zakłóceń
-
🏭 Systemy przemysłowe i wbudowane
Kompaktowa konstrukcja i niezawodna wydajność czynią ją idealnym wyborem dla deweloperów potrzebujących stabilnej komunikacji RS-485 na duże odległości.
Funkcja
-

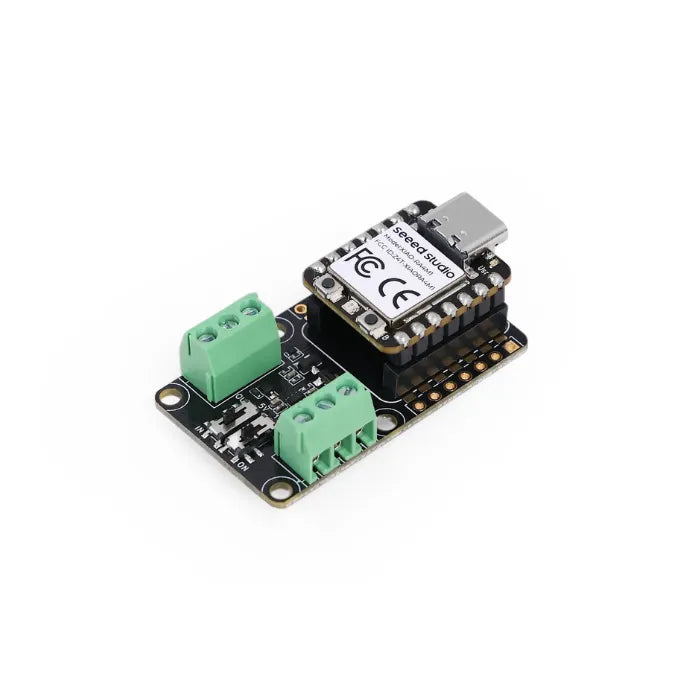

🤝 Bezproblemowa kompatybilność z XIAO W pełni zaprojektowana do bezproblemowej pracy z płytkami rozwojowymi Seeed Studio XIAO — podłącz, połącz i działaj!
-
📡 Komunikacja na duże odległości Obsługuje transmisję danych RS-485 do 1200 metrów (≈ 3973 stóp) — idealne do zastosowań zdalnych lub przemysłowych.
-
⚡ Szerokie wsparcie napięcia Działa niezawodnie zarówno z 5V, jak i 12V zasilaczami, zapewniając elastyczną integrację.
-
🔌 Podwójne 3-pinowe zaciski Wyposażona w dwa 3-pinowe zaciski do łatwego podłączenia linii sygnałowych i zasilania.
-

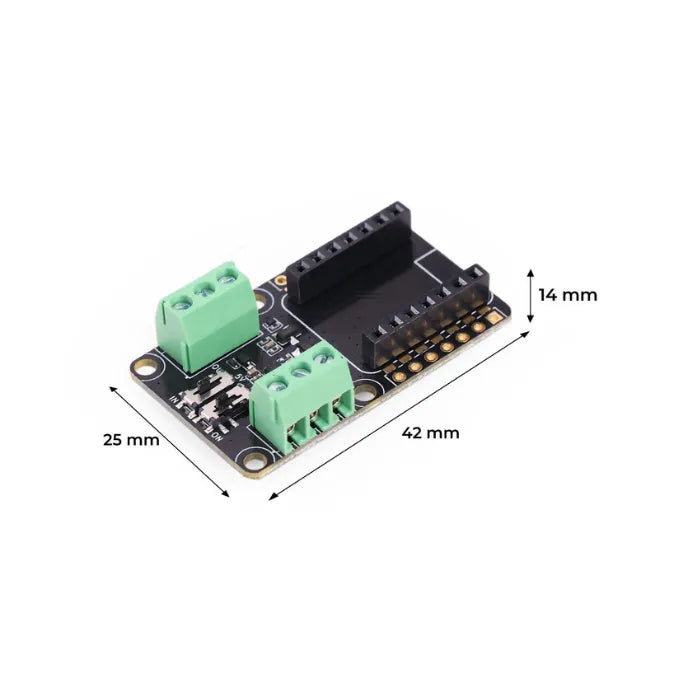

📏 Kompaktowa i wydajna konstrukcja O wymiarach zaledwie 2 płytek XIAO, ta płytka rozszerzeń jest idealna do projektów o ograniczonej przestrzeni i systemów wbudowanych.
❓ Czym jest RS-485?
RS-485 to solidny i wydajny standard komunikacji szeregowej zaprojektowany do zastosowań wymagających:
-
📡 Transmisja na duże odległości
-
🔗 Łączność wielopunktowa
-
🔊 Wysoka odporność na zakłócenia
Dzięki niezawodności i elastyczności, RS-485 jest szeroko stosowany w automatyce przemysłowej, systemach komunikacyjnych i zdalnym monitoringu. 🏭📶
⚙️ Jak działa RS-485?
RS-485 przesyła dane za pomocą dwóch linii sygnałowych (A & B), co umożliwia:
-
🔁 Komunikacja półdupleksowa
-
🛡️ Doskonala odporność na zakłócenia elektryczne
-
🧩 Aż do 32 urządzeń na tej samej magistrali
-
🆔 Każde urządzenie ma unikalny adres dla dokładnej wymiany danych
W połączeniu z protokołem Modbus, RS-485 staje się potężnym narzędziem do efektywnej komunikacji i zarządzania urządzeniami w złożonych systemach. 🔄📊

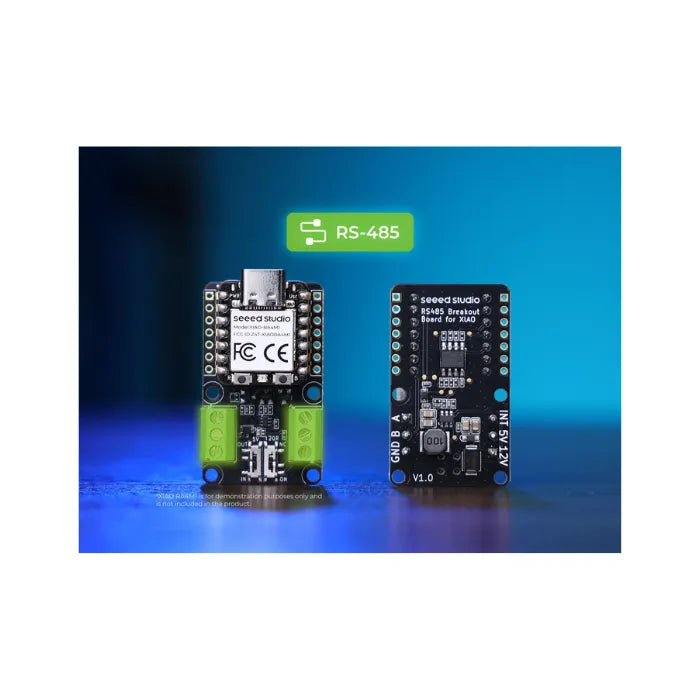

🚀 RS-485 z Seeed Studio XIAO
Integrując płytkę rozszerzeń Seeed Studio RS-485 z Twoją płytką rozwojową XIAO, zyskujesz:
-
⚡ Szybka, dalekosiężna komunikacja
-
🧠 Dostęp do pełnego ekosystemu XIAO
-
📦 Kompaktowe, gotowe do użycia rozwiązanie dla projektów przemysłowych i IoT
Niezależnie od tego, czy budujesz inteligentne fabryki, sieci czujników, czy systemy zdalnego sterowania, ta płytka rozszerzeń zapewnia niezawodność, zasięg i prostotę
Specyfikacja
|
Produkt |
Seeed Studio RS-Płytka rozszerzeń 485 |
|
Kompatybilność |
Płytka rozwojowa Seeed Studio XIAOs, Adafruit QT Py |
|
Interfejs komunikacyjny |
RS-485 |
|
Układ RS485 |
TP8485E, transceiver półdupleksowy |
|
Połączenie zaciskowe |
3-pinowe złącze do przewód sygnałowy i 3-pinowe złącze do zasilania |
|
Communication Distance |
1200 metrów |
|
Transmission Speed |
250k bps |

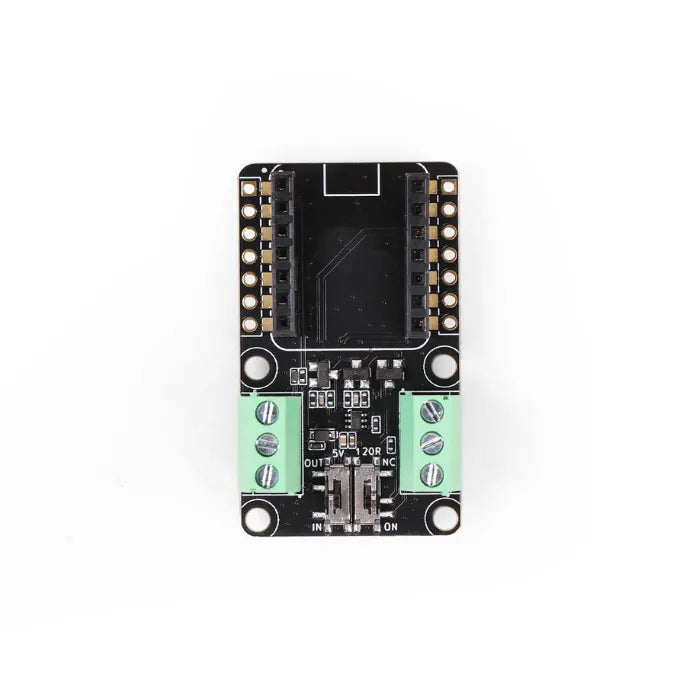

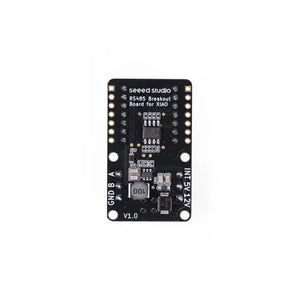

Przegląd sprzętu
- Na pokładzie
Zastosowanie
-
🤖 Automatyka przemysłowa – Sterowanie i monitorowanie maszyn oraz linii produkcyjnych w czasie rzeczywistym
-
🌐 Systemy zdalnego monitoringu – Niezawodna transmisja danych na duże odległości do śledzenia środowiska lub sprzętu
-
📊 Systemy akwizycji danych – Zbieranie i przetwarzanie danych z czujników do analizy i raportowania
-
🔌 Systemy wbudowane z komunikacją szeregową – Bezproblemowa integracja z projektami opartymi na mikrokontrolerach wymagającymi łączności UART/RS-485
Lista części
|
Seeed Studio RS-Płytka rozszerzeń 485 |
x1 |
