M5Stack ATOMIC Podstawa Ruchu w wersji 1.1 z Monitorowaniem Zasilania (koniec produkcji)
Need it faster? Contact us via phone or email for expedited delivery.
Ten produkt jest niedostępny w magazynie
Nowa wersja:
M5Stack ATOMIC Motion Base v1.2 z monitorem mocy (INA226AIDGSR)

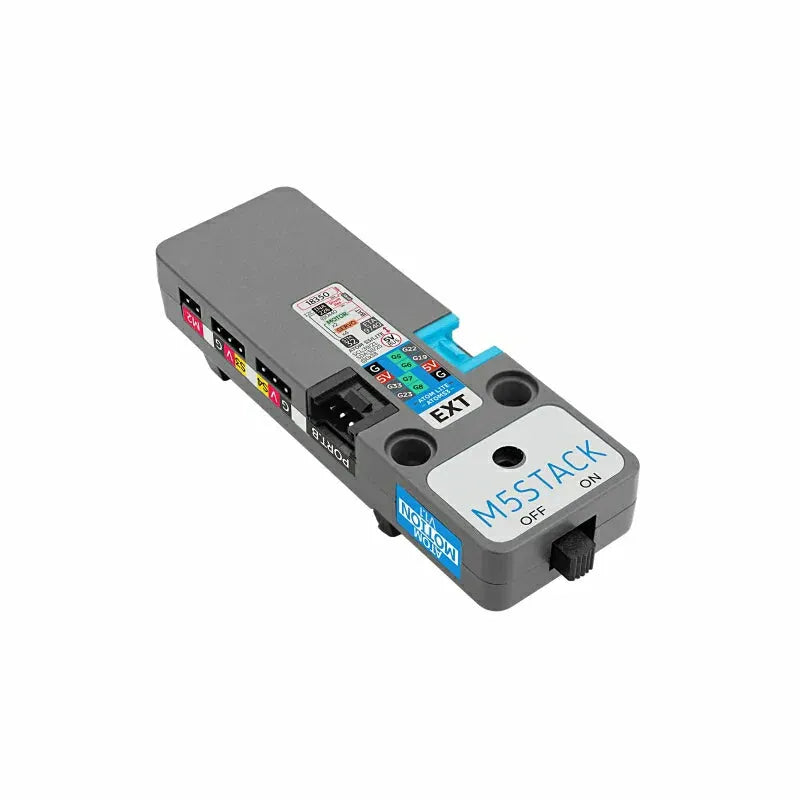

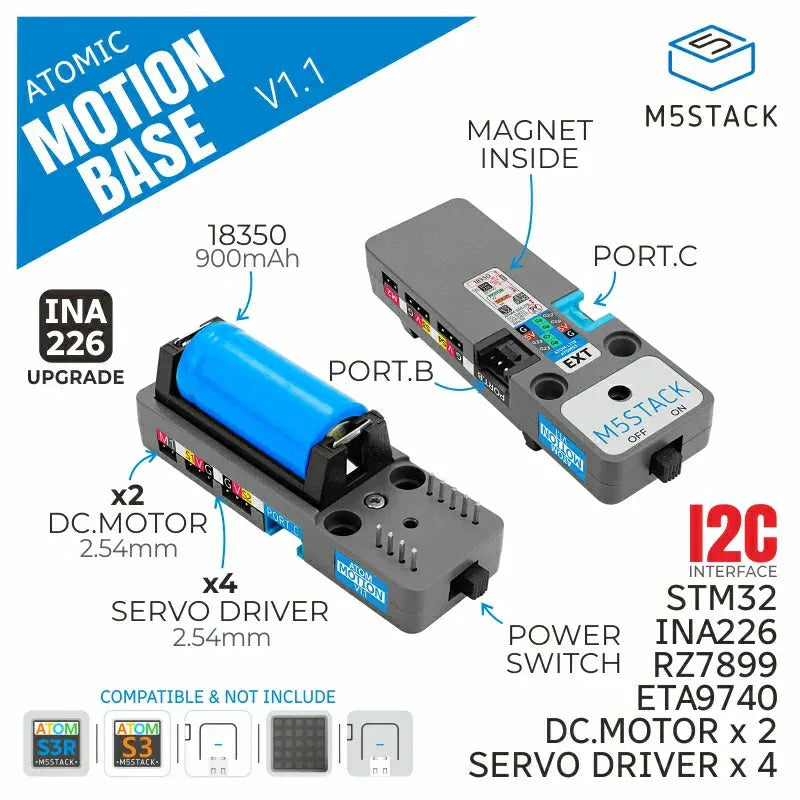

M5Stack ATOMIC Motion Base v1.1 z monitorem mocy (INA226AIDGSR) to baza sterownika serwomechanizmów i silników DC zaprojektowana dla serii kontrolerów ATOM. Produkt oferuje 4-kanałowe interfejsy serwomechanizmów oraz 2-kanałowe interfejsy silników DC , a także wyposażony jest w dwa interfejsy Grove umożliwiające łatwe podłączanie różnych czujników i urządzeń rozszerzających. W zakresie komunikacji wykorzystuje protokół I2C i jest wyposażony w układ sterujący STM32, co zapewnia stabilną transmisję danych. W zakresie zasilania integruje akumulator litowy 18350 (900mAh) oraz wykorzystuje INA226 układ do wykrywania prądu/napięcia, monitorujący napięcie, prąd i moc baterii w czasie rzeczywistym, co zapewnia stabilne i bezpieczne zasilanie systemu. Dodatkowo posiada funkcję ochrony przed przeciążeniem, zapobiegającą uszkodzeniom urządzenia spowodowanym nadmiernym obciążeniem. Produkt zawiera także funkcję ładowania baterii, umożliwiającą wygodne ładowanie akumulatora i wydłużenie czasu pracy. Zamontowany jest niezależny wyłącznik zasilania, ułatwiający użytkownikowi obsługę funkcji włączania/wyłączania. Produkt nadaje się do sterowania wieloma serwomechanizmami, rozwoju robotyki, prototypowania inteligentnych urządzeń oraz eksperymentów z automatyką.
Funkcje ATOMIC Motion Base v1.1
- Kompatybilny z kontrolerami serii ATOM
- Sterowanie 4-kanałowym serwomechanizmem
- Sterowanie 2-kanałowym silnikiem DC

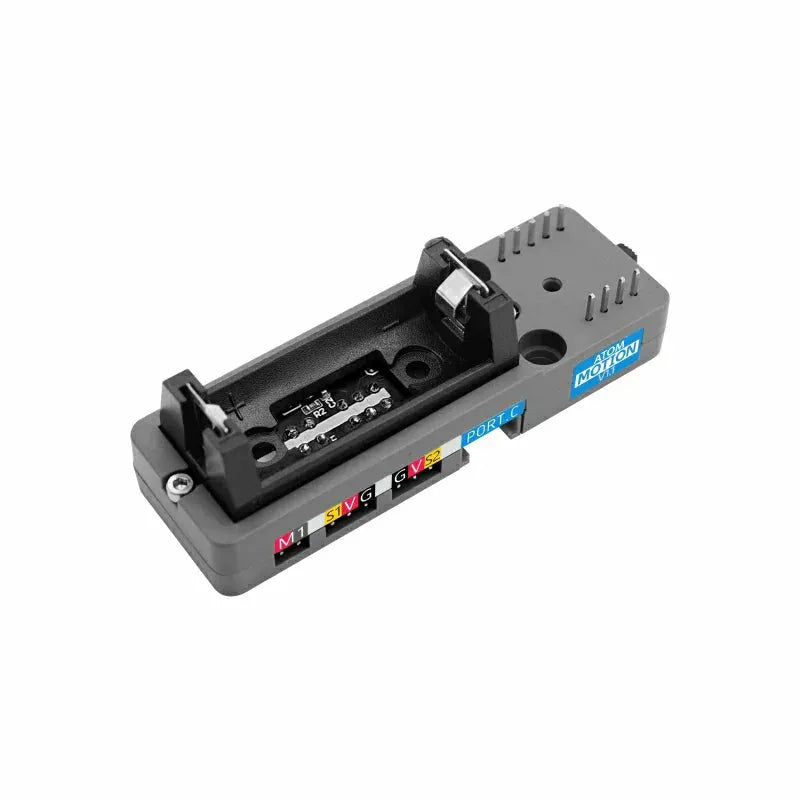

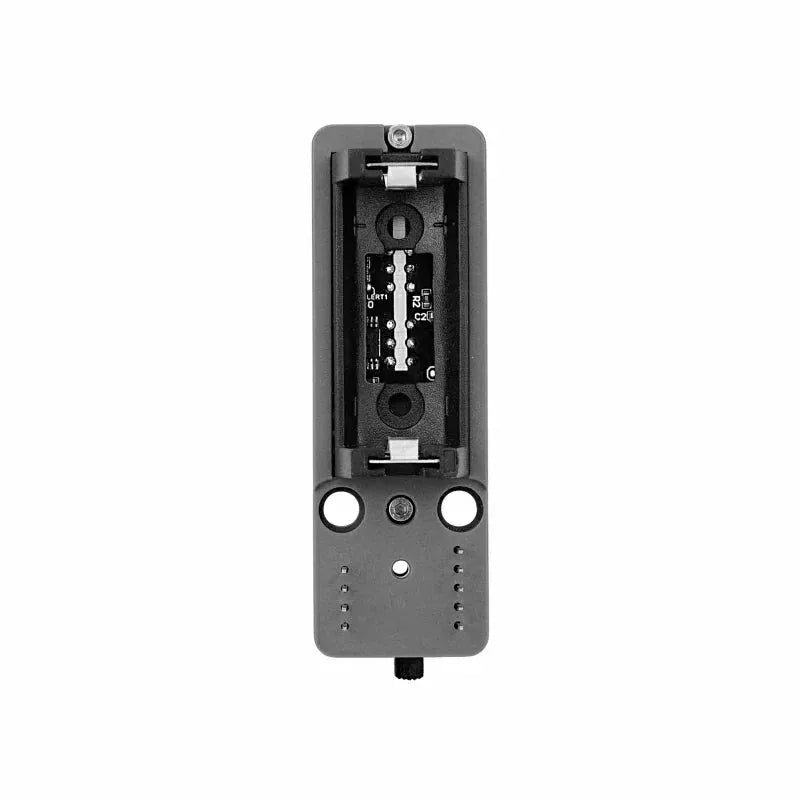

- Odłączana bateria litowa

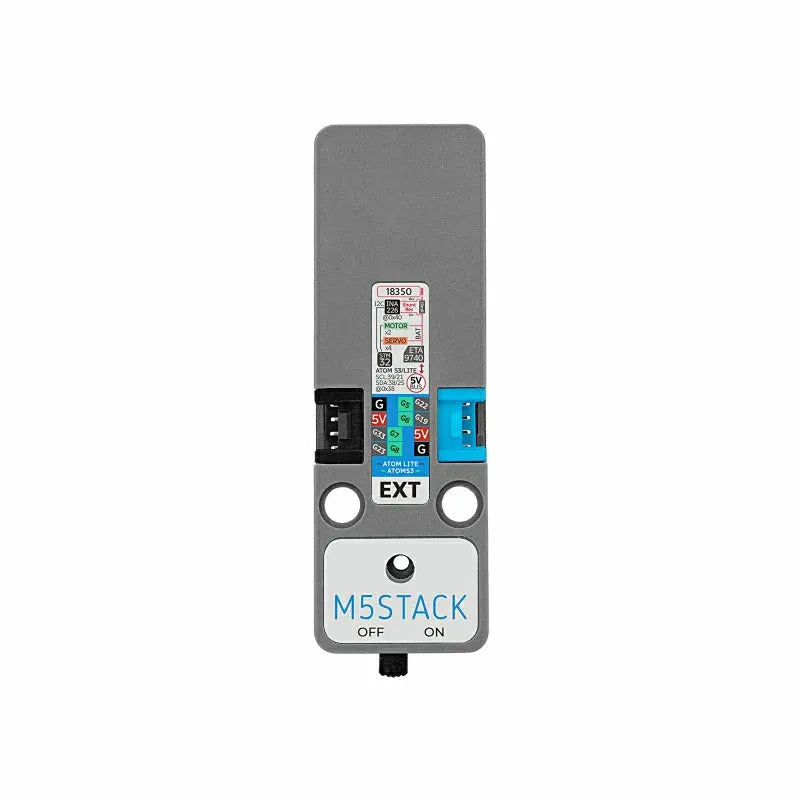

- Magnetyczny tył

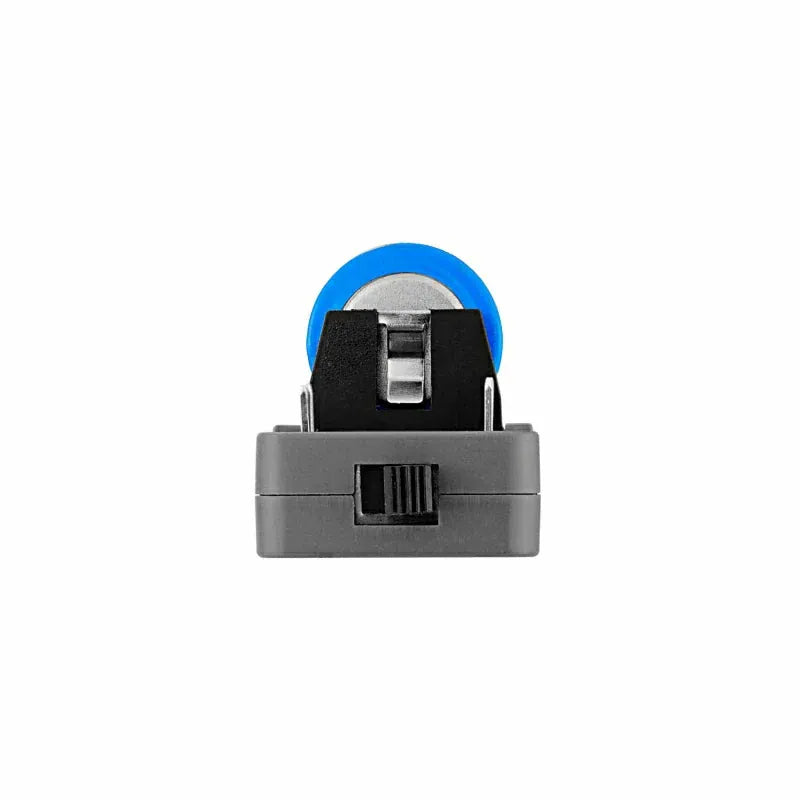

- Niezależny wyłącznik zasilania
- 2 interfejsy Grove
- Ładowalny
- Wykrywanie prądu/napięcia baterii
- Platformy programistyczne:
Zawiera
- 1 x Atomic Motion Base v1.1
Zastosowania
- Sterowanie samochodem z silnikiem DC
- Sterowanie serwomechanizmem ramienia robota
Specyfikacje ATOMIC Motion Base v1.1
| Specyfikacja | Parametr |
|---|---|
| Sterownik silnika DC | RZ7899 |
| Układ wykrywania zasilania | INA226 |
| Układ ładowania/rozładowania | ETA9740 |
| Ochrona przed przeciążeniem | 5V@5A |

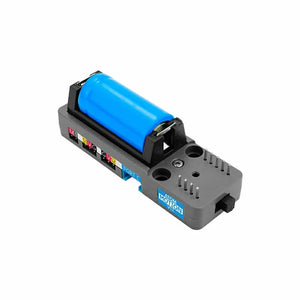

| Odłączana bateria litowa | 18350@900mAh |
| Rozstaw pinów interfejsu silnika | 2.54mm |
| Prąd pełnego obciążenia układu kierowniczego | 3A |
| Szczytowy prąd na silnik | 1A |
| Szczytowy prąd na serwo | 0.4A |
| Prąd czuwania (włączony) | DC4.2V@70.96uA |
| Prąd ładowania | DC5V@1.152A |
| Interfejs Grove | HY2.0-4P |
| Temperatura pracy | 0-40°C |
| Rozmiar ATOMIC Motion Base v1.1 | 74.0 x 24.0 x 20.7mm |
| Rozmiar opakowania | 77.0 x 30.0 x 26.0mm |
| Waga ATOMIC Motion Base v1.1 | 41.1g |
| Waga opakowania | 44.8g |
Schematy ATOMIC Motion Base v1.1
Schematy Atomic Motion Base v1.1 PDF
ATOMIC Motion Base v1.1 Mapa pinów
- Interfejs I2C
| Atomic Motion Base v1.1 | SDA | SCL |
|---|---|---|
| ATOM Lite / ATOM Matrix | G25 | G21 |
| ATOMS3 / ATOMS3 Lite | G38 | G39 |
| ATOMS3R / ATOMS3R-CAM / ATOMS3R-M12 | G38 | G39 |
- Interfejs HY2.0-4P Grove
| Atomic Motion Base v1.1 | PORT-B (Czarny) | PORT-C (Niebieski) |
|---|---|---|
| ATOM Lite / ATOM Matrix | G33/G23 | G19/G22 |
| ATOMS3 / ATOMS3 Lite | G8/G7 | G6/G5 |
| ATOMS3R / ATOMS3R-CAM / ATOMS3R-M12 | G8/G7 | G6/G5 |
- STM32
| STM32F030F4P6 | PA10 | PA9 | PA4 | PB1 | PA6 | PA7 | PA0 | PA1 | PA2 | PA3 |
|---|---|---|---|---|---|---|---|---|---|---|
| I2C | SDA | SCL | ||||||||
| Silnik DC | M1F | M1R | M2F | M2R | ||||||
| Serwo | Serwo3 | Serwo1 | Serwo4 | Serwo2 |
Rozmiar ATOMIC Motion Base v1.1
Oprogramowanie ATOMIC Motion Base v1.1
Przewodnik
Arduino
UIFlow 1.0
UIFlow 2.0
Protokół ATOMIC Motion Base v1.1
- Typ protokołu: I2C
- Adres I2C: 0x38
| Funkcja | Adres rejestru | Długość | Zakres danych | R/W |
|---|---|---|---|---|
| Serwo(1~4) | 0x00~0x03 | 1 bajt MSB | kąt: 0-180 | R/W |
| Serwo(1~4) | 0x10、0x12、0x14、0x16 | 2 bajty MSB | impuls: 500-2500 | R/W |
| Silnik(1~2) | 0x20~0x21 | 1 bajt MSB | prędkość: -127-127 | R/W |
