M5Stack Izolowana jednostka RS485 Izolowany transceiver transmisja danych

M5Stack Izolowana jednostka RS485 Izolowany transceiver transmisja danych

12,95 €

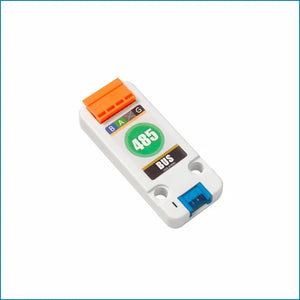

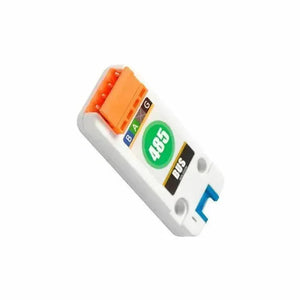

🔌 Przegląd produktu – Unit RS485-ISO Izolowany transceiver RS485

Unit RS485-ISO to kompaktowy, wysoce niezawodny izolowany moduł transceivera RS485 w trybie półdupleks zaprojektowany do przemysłowej komunikacji szeregowej. Konwertuje sygnały na poziomie TTL na różnicowe sygnały RS485, umożliwiając długodystansową, odporną na zakłócenia transmisję danych między mikrokontrolerami a urządzeniami z RS485.

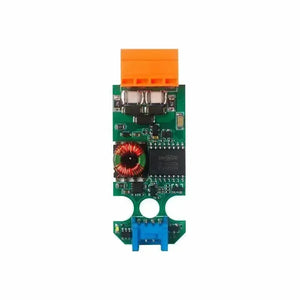

Opierając się na solidnym układzie izolacyjnym CA-IS3082W, moduł ten oferuje silną ochronę przed zakłóceniami elektrycznymi, skokami napięcia i przepięciami. Zapewnia integralność sygnału i chroni drogi sprzęt sterujący w trudnych warunkach. Zintegrowany odbiornik fail-safe generuje wysoki poziom, gdy wejście jest otwarte lub zwarte, zwiększając stabilność komunikacji.

Obsługując do 256 węzłów magistrali RS485 oraz prędkość transmisji do 500 Kbps, Unit RS485-ISO jest idealny dla wielopunktowych systemów komunikacyjnych w automatyce przemysłowej, kontroli budynków i sieciach czujników. Jeśli Twój projekt wymaga konwersji protokołu RS485 z wysoką izolacją i integralnością sygnału, ten moduł jest niezawodnym wyborem.



✨Funkcje

  • 🧩 Wbudowany cyfrowy transceiver izolacyjny CA-IS3082W
  • ⚡ Zintegrowany izolowany zasilacz DC-DC
  • 🚀 Prędkość transmisji sygnału: do 500 Kbps
  • 🛡️ Odbiornik z zabezpieczeniem awaryjnym na wypadek otwartej lub zwartej magistrali
  • 🔗 Obsługuje do 256 węzłów magistrali RS485
  • 🔌 Napięcie izolacji: do 1000 VRMS
  • 💻 Kompatybilny z Arduino, UIFlow Blockly oraz UIFlow Python
  • 🧱 Zawiera 2 otwory montażowe kompatybilne z LEGO

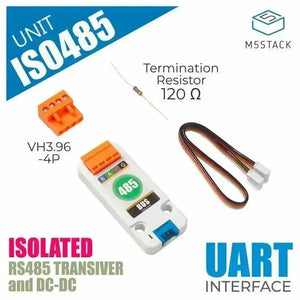

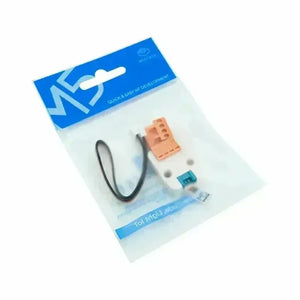

📦 Zawartość opakowania

  • 1 × Moduł jednostkowy RS485-ISO
  • 1 × Złącze VH-3.96 4P
  • 1 × Rezystor terminujący 120Ω
  • 1 × Kabel HY2.0-4P Grove (20 cm)
  • 1 × Naklejka z etykietą I/O

🎯 Typowe zastosowania

  • Przemysłowa komunikacja RS485 między mikrokontrolerami a urządzeniami polowymi
  • Długodystansowa transmisja szeregowa danych w hałaśliwym środowisku
  • Wielowęzłowe systemy magistrali RS485 w automatyce i sterowaniu

📐 Specyfikacje techniczne

Specyfikacja Parametr
Napięcie izolacji 1000V
Maksymalna liczba węzłów magistrali 256
Ochrona ESD ±15KV
Funkcje ochronne Zabezpieczenie awaryjne, przeciążeniowe, termiczne wyłączenie

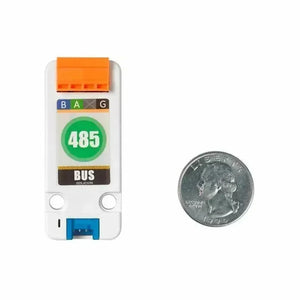

Wymiary modułu 56,0 × 24,0 × 10,2 mm
Waga netto 9.1g
Wymiary opakowania 138,0 × 93,0 × 11,2 mm
Waga brutto 17.8g



📄 Schematy obwodów

Podgląd schematu RS485-ISO

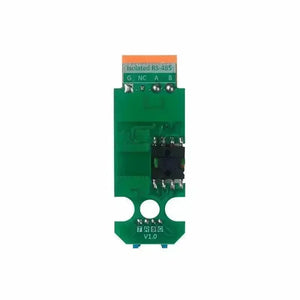

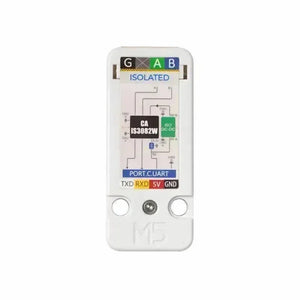

🔌 Mapowanie pinów

Jednostka RS485-ISO

HY2.0-4P Czarny Czerwony Żółty Biały
PORT.C GND 5V UART_RX UART_TX



📏 Rysunek techniczny

Wymiary jednostki RS485-ISO



📑 Karty katalogowe

Pobierz kartę katalogową CA-IS3082W (PDF)

💻 Oprogramowanie i przykłady

Arduino

Przykład testu Arduino dla RS485-ISO

UiFlow1

Przykładowy kod UIFlow1
Przykład UIFlow RS485-ISO



🧩 EasyLoader

EasyLoader Link do pobrania Uwagi
RS485-ISO EasyLoader Pobierz /
