HELTEC Wireless Tracker ESP32S3 SX1262 GPS Meshtastic LoRaWAN 868Mhz
HELTEC Wireless Tracker ESP32S3 SX1262 GPS Meshtastic LoRaWAN 868Mhz
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

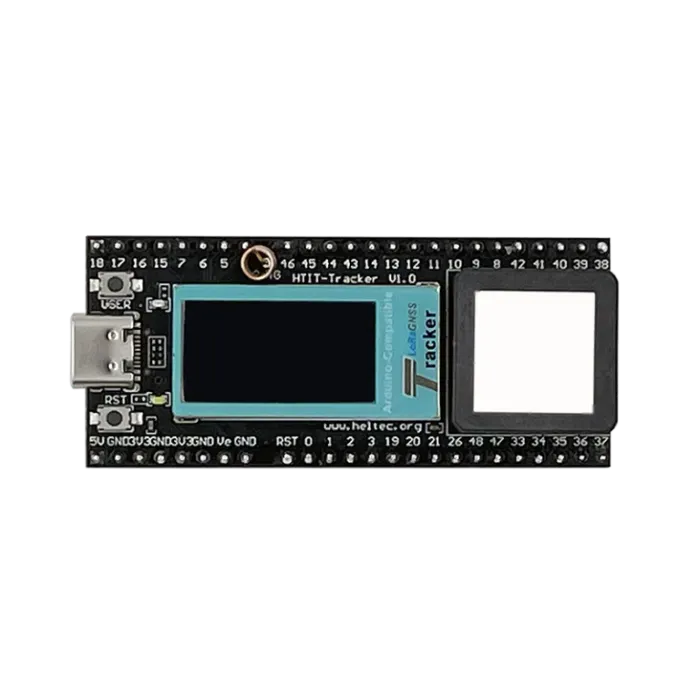

✨ HELTEC Wireless Tracker – kompaktowa płytka IoT
-
🧠 Opiera się na mikrokontrolerze ESP32-S3FN8
-
⚡ Zaprojektowany do niskomocowej, dalekosiężnej komunikacji bezprzewodowej
-
📡 Zintegrowany transceiver SX1262 LoRa + chipset GNSS UC6580
-
🌍 Obsługuje wielokonstelacyjne satelity: GPS, GLONASS, BeiDou (BDS), Galileo, NAVIC, QZSS
-
🎯 Pozycjonowanie dwuczęstotliwościowe (L1 + L5/L2) → szybkie, stabilne & bardzo dokładne, nawet przy słabych sygnałach miejskich
🔗 Opcje łączności:
-
📶 Wi-Fi
-
🔵 Bluetooth
-
📡 LoRa → idealny do Meshtastic mesh networks, węzłów GPS & projektów IoT (śledzenie zasobów, nawigacja rowerowa, monitorowanie zwierząt, bezpieczeństwo dzieci)
🖥️ Funkcje:
-
0,96" wyświetlacz OLED → diagnostyka i informacje zwrotne w czasie rzeczywistym
-
🔌 Interfejs USB Type-C → szybki transfer danych i łatwe zarządzanie zasilaniem
-
🔋 Zintegrowane ładowanie baterii litowej → przenośne użytkowanie bez zewnętrznych modułów
💻 Przyjazny dla programistów:
-
W pełni kompatybilny z Arduino IDE
-
Przyjazny dla początkujących, a jednocześnie potężny dla niestandardowych rozwiązań LoRa, niskoprądowych węzłów GPS oraz urządzeń IoT
-
🚀 Idealny do prototypów smart mobility i zdalnych wdrożeń sensorycznych
Funkcje
🧠 Chipset ESP32-S3FN8 + SX1262 + UC6580 Łączy wysokowydajny mikrokontroler ESP32-S3, transceiver LoRa SX1262 oraz moduł GNSS UC6580, wspierając Wi-Fi, Bluetooth, LoRa oraz multi-constellation GNSS dla wszechstronnej komunikacji bezprzewodowej i pozycjonowania.
🔋 Ultra-niskoprądowa architektura GNSS Oparta na zaawansowanej technologii 22nm, dwuczęstotliwościowy projekt GNSS zapewnia minimalne zużycie energii — idealne dla bateriozasilanych urządzeń IoT do śledzenia.
🛰️ Wsparcie GNSS dwupasmowego L1 + L5/L2 Kompatybilny z GPS, GLONASS, BeiDou (BDS), Galileo, NAVIC oraz QZSS, umożliwiając szybkie, dokładne i stabilne pozycjonowanie nawet w środowiskach miejskich lub z przeszkodami.
🔌 Interfejs USB Type-C z pełną ochroną Wyposażony w wbudowaną regulację napięcia, ochronę ESD, ochronę przed zwarciem oraz ekranowanie RF, zapewniając bezpieczną i niezawodną pracę podczas rozwoju i wdrożenia.
🔋 Zintegrowane zarządzanie baterią przez interfejs SH1.25-2 Obsługuje ładowanie, ochronę przed przeładowaniem, detekcję napięcia oraz automatyczne przełączanie zasilania, upraszczając zarządzanie energią w aplikacjach mobilnych.
📶 Konfiguracja anteny Zawiera sprężynową antenę 2,4 GHz do Wi-Fi/Bluetooth oraz złącza IPEX (U.FL) dla zewnętrznych LoRa i GNSS antennas, oferując elastyczne opcje wdrożenia.
📟 Wyświetlacz LCD 0,96" (rozdzielczość 160×80) Zapewnia informacje zwrotne w czasie rzeczywistym dotyczące debugowania, stanu baterii oraz diagnostyki systemu, zwiększając użyteczność podczas testów terenowych i rozwoju.
🛠️ Kompatybilność z Arduino IDE Pełne wsparcie dla Arduino IDE, co ułatwia programistom tworzenie niestandardowych Meshtastic GPS nodes, low-power LoRa solutions oraz IoT tracking systems.
Specyfikacje
| Parametry | Opis |
|---|---|
| Główny układ | ESP32-S3FN8 (Xtensa®32-bit lx7 dwurdzeniowy procesor) |
| Układ LoRa | SX1262 |
| Układ GNSS | UC6580 |
| Częstotliwość | 470~510MHz, 863~928MHz |
| Maksymalna moc nadawania | 21±1dBm |
| Maksymalna czułość odbioru | -134dBm |
| Wi-Fi | 802.11 b/g/n, do 150Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth mesh |
| Hardware Resource | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; itd. |
| Interfejs | Type-C USB; 2*1.25 złącze baterii litowej; LoRa ANT(IPEX1.0); 2*18*2.54 złącze pinowe |
| Bateria | Zasilanie i ładowanie za pomocą baterii litowej 3,7V |
| Temperatura pracy | -20 ~ 70 ℃ |
| Wymiary | 65.48 * 28.06* 13.52mm |
Rozkład pinów
Najważniejsze cechy
Wbudowany wyświetlacz LCD
Dane GNSS wyświetlane jako „0,0,0”?
- Potwierdź wersję swojego sprzętu, w V1.1 zmieniono pin sterowania zasilaniem układu GNSS (GPIO 3 jest ustawiony na HIGH). Proszę dokładnie przejrzeć schemat lub odnieść się do przykładowego programu dla odpowiedniej wersji sprzętu.
- GNSS wymaga otwartych przestrzeni na zewnątrz lub spróbuj z anteną zewnętrzną.
Jak LoRa może być przydatna w Twoich projektach automatyzacji domowej?
Technologia LoRa oferuje potężne rozwiązanie dla bezprzewodowej komunikacji na duże odległości i niskim zużyciu energii, co czyni ją idealną dla scenariuszy automatyzacji domowej, gdzie zasięg Wi-Fi jest ograniczony lub niestabilny. Na przykład, wyobraź sobie, że chcesz monitorować wilgotność gleby na polu blisko domu. Chociaż odległość nie jest duża, obszar może nie mieć stabilnego połączenia Wi-Fi.
W tym przypadku możesz wdrożyć węzeł czujnika używając mikrokontrolera ESP32 w połączeniu z czujnikiem wilgotności. Węzeł ten zbiera dane i przesyła odczyty raz lub dwa razy dziennie za pomocą LoRa do innego urządzenia ESP32 znajdującego się w zasięgu Wi-Fi. Odbierający ESP32 może następnie hostować serwer WWW, aby wyświetlać dane o wilgotności w czasie rzeczywistym, co pozwala na zdalne monitorowanie warunków z telefonu lub komputera.
Ta konfiguracja pokazuje, jak płytki ESP32 z obsługą LoRa mogą być używane do budowy bezprzewodowych sieci czujników do monitoringu środowiska, automatyzacji ogrodu lub zdalnego śledzenia zasobów — wszystko to bez konieczności ciągłego korzystania z Wi-Fi. Dzięki rozszerzonemu zasięgowi LoRa i minimalnemu zużyciu energii, jest to praktyczny i skalowalny wybór dla projektów inteligentnego domu i automatyzacji na zewnątrz.
Oprogramowanie Meshtastic nie może obsługiwać GNSS w wersji V1.1?
Ten problem został dobrze rozwiązany w ostatniej aktualizacji. Oprogramowanie układowe automatycznie rozpozna wersję urządzenia i jego działanie.
[Docs] & [Resource]
- [Resource] — Instalacja frameworka i biblioteki Heltec ESP32
- [Resource] — Dzienniki aktualizacji sprzętu
- [Resource] —Karta katalogowa
- [Resource] —Schemat ideowy
- [Resource] —Instrukcja obsługi
- [Resource] — Testowy serwer Heltec LoRaWAN oparty na SnapEmu
Lista pakowania
Domyślna lista pakowania bez wyboru akcesoriów jest następująca:
| Element | Ilość |
|---|---|
| Bezprzewodowy lokalizator | x1 |
| Antena LoRa | x1 |
| Złącze baterii SH1.25×2 | x1 |
| Gniazdo pinowe | x2 |
