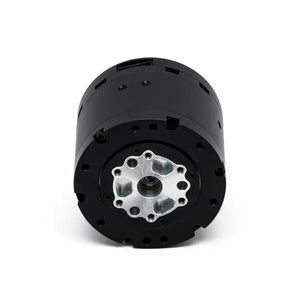

Silnik serwomechanizmu bezszczotkowego DAMIAO J4310P-2EC 3,5 Nm z podwójnym enkoderem
Silnik serwo bezszczotkowy DAMIAO J4310P‑2EC to kompaktowy, wysokowydajny siłownik zaprojektowany do precyzyjnej robotyki i zaawansowanych systemów automatyzacji. Dostarczając nominalny moment obrotowy 3,5 Nm oraz do 12,5 Nm momentu szczytowego, łączy wbudowany sterownik MIT z podwójnymi enkoderami magnetycznymi, aby zapewnić absolutne sprzężenie zwrotne pozycji pojedynczego obrotu i niezawodną dokładność nawet po przerwach w zasilaniu.
Dostępny w wersjach 24V i 48V, silnik obsługuje komunikację CAN bus z prędkością 1 Mbps oraz strojenie UART przy 921600 bps, umożliwiając monitorowanie w czasie rzeczywistym prędkości, momentu obrotowego, pozycji i temperatury. Z przełożeniem 10:1, nominalną prędkością 120 obr./min oraz maksymalną prędkością bez obciążenia do 450 obr./min (48V), oferuje płynne trapezoidalne profile ruchu dla kontrolowanego przyspieszania i zwalniania.
Jego średnica 57 mm, wysokość 49 mm oraz lekka konstrukcja o wadze 325 g czynią go idealnym do projektów o ograniczonej przestrzeni. Wbudowane funkcje ochronne — w tym zabezpieczenia przed przegrzaniem, przepięciem, niedociśnieniem, przeciążeniem prądowym oraz utratą komunikacji — zapewniają bezpieczną i stabilną pracę w wymagających warunkach.
Funkcje
-
Podwójny system enkoderów: Zapewnia absolutne sprzężenie zwrotne pozycji pojedynczego obrotu wału wyjściowego; utrzymuje dokładność nawet po utracie zasilania.
-
Zintegrowany projekt silnika + sterownika: Kompaktowa konstrukcja o wysokiej integracji dla uproszczonej instalacji i zmniejszenia okablowania.
-
Wizualne debugowanie oparte na PC: Obsługuje odczyt/zapis parametrów CAN oraz aktualizacje oprogramowania układowego za pomocą oprogramowania hosta.
-
Sprzężenie zwrotne CAN w czasie rzeczywistym: Raportuje prędkość, pozycję, moment obrotowy i dane temperaturowe przez interfejs magistrali CAN.
-
Podwójna ochrona termiczna: Niezależne zabezpieczenia termiczne dla silnika i sterownika zapewniają bezpieczną pracę.
-
Wiele trybów sterowania: Obsługuje tryb MIT, tryb prędkości, tryb pozycji oraz hybrydowe sterowanie siłą i pozycją.
Specyfikacje
| Kategoria | Parametr | Wersja 24V | Wersja 48V |
| Specyfikacje elektryczne | Napięcie znamionowe | 24V | 48V |
| Prąd fazowy / zasilania (nominalny) | 4,9A / 3,1A | 4,8A / 1,6A | |
| Prąd fazowy / zasilania (szczytowy) | 20A / 16,5A | 20A / 12,8A | |
| Wydajność silnika | Nominalny moment obrotowy | 3,5Nm | 3,5Nm |
| Moment szczytowy | 12,5Nm | 12,5Nm | |
| Nominalna prędkość | 120obr./min | 120obr./min | |
| Maksymalna prędkość jałowa | 200obr./min | 450obr./min | |
| Przełożenie | 10:01 | 10:01 | |
| Właściwości silnika | Liczba par biegunów | 14 | 14 |
| Indukcyjność fazy | ~320µH | ~320µH | |
| Rezystancja fazy | ~580mΩ | ~580mΩ | |
| Konstrukcja & waga | Średnica zewnętrzna | 57mm | 57mm |
| Wzrost | 49mm | 49mm | |
| Waga silnika | Ok. 325g | Ok. 325g | |
| Enkoder | Rozdzielczość | 16-bitowy | 16-bitowy |
| Ilość | 2 | 2 | |
| Typ | Magnetyczny (absolutny jednokrotny obrót) | Magnetyczny (absolutny jednokrotny obrót) | |
| Komunikacja | Interfejs sterowania | CAN @ 1Mbps | CAN @ 1Mbps |
| Interfejs strojenia | UART @ 921600bps | UART @ 921600bps | |
| Tryby sterowania | Obsługiwane tryby | MIT, prędkość, pozycja | MIT, prędkość, pozycja |
| Hybryda siła-pozycja | Hybryda siła-pozycja | ||
| Ochrona | Przegrzanie sterownika | 120°C – wyjście z trybu włączonego | 120°C – wyjście z trybu włączonego |
| Przegrzanie silnika | Definiowane przez użytkownika (zalecane ≤100°C) | Definiowane przez użytkownika (zalecane ≤100°C) | |
| Napięcie powyżej normy | Definiowane przez użytkownika (zalecane ≤32V) | Definiowane przez użytkownika (zalecane ≤32V) | |
| Utrata komunikacji | Tryb włączony zostaje wyłączony, jeśli brak polecenia CAN | Tryb włączony zostaje wyłączony, jeśli brak polecenia CAN | |
| Prąd powyżej normy | Definiowane przez użytkownika (zalecane ≤9,8A) | Definiowane przez użytkownika (zalecane ≤9,8A) | |
| Napięcie poniżej normy | Tryb włączony zostaje wyłączony, jeśli napięcie <15V | Tryb włączony wyłączany, gdy napięcie <20V |
Zastosowania
-
Przeguby robotyczne i ramiona współpracujące wymagające wysokiego momentu obrotowego i precyzyjnej kontroli niskich prędkości
-
Manipulatory przemysłowe i systemy automatyzacji z koordynacją wieloosiową i sprzężeniem zwrotnym w czasie rzeczywistym
-
Platformy mobilne i AGV, gdzie kluczowe są kompaktowe rozmiary i bezpieczeństwo termiczne
-
Robotyka medyczna i wspomagająca wymagająca płynnego ruchu i dokładnego śledzenia pozycji
-
Platformy badawcze i edukacyjne do zaawansowanych eksperymentów z kontrolą ruchu i prototypowania
Lista pakowania
| Przedmiot | Ilość | Opis |
|---|---|---|
| Silnik (z zintegrowany sterownik) | ×1 | DM-J4310P-2EC bezszczotkowy serwo silnik z wbudowany sterownik |
| Moc & CAN Kabel | ×1 | XT30(2+2)-F pojedynczy koniec złącze kabel, 100 mm |
| UART Debugowanie Kabel | ×1 | GH1.25 3-pinowy (odwrotnie bok) kabel, 300mm |
