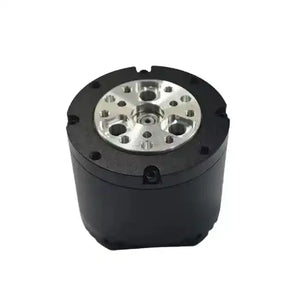

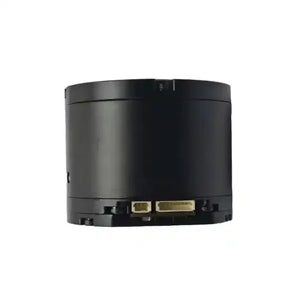

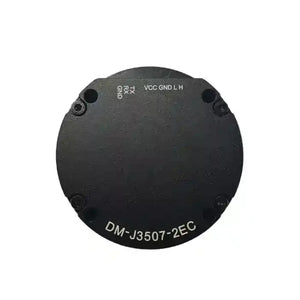

Silnik serwomechanizmu bezszczotkowego DAMIAO J3507-2EC 1Nm z napędem MIT i podwójnym enkoderem
DAMIAO J3507‑2EC Bezszczotkowy Serwo Staw Silnik jest jeden kompaktowe i wysokowydajny siłownik zaprojektowany dla precyzja robotyka i inteligentny automatyka. Z jeden wbudowany MIT sterownik i podwójny magnetyczny enkodery, to dostarczają absolutny jednoobrotowy pozycja sprzężenie zwrotne i utrzymuje dokładność nawet po zasilanie strata. Ten silnik obsługuje CAN FD komunikacja w górę do 5Mbps i oferuje w czasie rzeczywistym sprzężenie zwrotne włączone prędkość, moment obrotowy, pozycja, i temperatura. Zaprojektowany dla niskie obroty, wysoki moment obrotowy wydajność, to funkcje wiele kontrola tryby, w tym siła-pozycja hybrydowy kontrola, i jest chroniony przez jeden solidny zestaw z termiczny, napięcie, i prąd środki ochronne. Jego lekkie struktura i mała powierzchnia zajmowana zrób to idealny dla ograniczone miejsce aplikacje.
Funkcje
-
Podwójny enkoder: Zapewnia absolutne sprzężenie zwrotne pozycji jednookrężnej; zachowuje dokładność nawet po utracie zasilania.
-
Zintegrowany projekt: Silnik i sterownik MIT połączone w kompaktową, wysoko zintegrowaną jednostkę.
-
Wizualne debugowanie: Obsługuje strojenie parametrów i aktualizacje oprogramowania przez PC.
-
Obsługa CAN FD: Kompatybilny z protokołem CAN FD, do 5Mbps prędkości transmisji.
-
Sprzężenie zwrotne w czasie rzeczywistym przez CAN Bus: Dostępne dane prędkości, pozycji, momentu i temperatury.
-
Podwójna ochrona temperaturowa: Zapewnia bezpieczną pracę pod obciążeniem termicznym.
-
Wysoki moment obrotowy przy niskiej prędkości: Optymalizowany do zastosowań o niskiej prędkości i wysokim momencie.
-
Elastyczne tryby sterowania: Obsługuje wiele trybów sterowania dla wszechstronnych zastosowań.
Specyfikacje
| Kategoria | Parametr | Wartość / Opis |
| Specyfikacje elektryczne | Napięcie znamionowe | 24V |
| Nominalny prąd fazowy (moc) | 3.0A (1.2A) | |
| Szczytowy prąd fazowy (moc) | 8.3A (4A) | |
| Wydajność silnika | Nominalny moment obrotowy | 0.8Nm |
| Moment szczytowy | 3Nm | |
| Nominalna prędkość | 150obr./min | |
| Maksymalna prędkość jałowa | 460obr/min | |
| Przełożenie | 7:01 | |
| Właściwości silnika | Liczba par biegunów | 14 |
| Indukcyjność fazy | 235µH | |
| Rezystancja fazy | 0.8Ω | |
| Konstrukcja & waga | Średnica zewnętrzna | 46mm |
| Wzrost | 37.9mm | |
| Waga silnika | Ok. 150g | |
| Enkoder | Rozdzielczość | 14-bitowy |
| Ilość | 2 | |
| Typ | Magnetyczny enkoder (absolutny jednookrężny) | |
| Komunikacja | Interfejs sterowania | CAN |
| Interfejs strojenia | UART @ 921600bps | |
| Tryby sterowania | Obsługiwane tryby | Tryb MIT, Tryb prędkości, Tryb pozycji, Hybrydowy tryb siły-pozycji |
| Ochrona | Ochrona sterownika przed przegrzaniem | 120°C – wyjście z trybu włączonego |
| Ochrona silnika przed przegrzaniem | Definiowane przez użytkownika (zalecane ≤100°C) | |
| Ochrona przed przepięciem | Definiowane przez użytkownika (zalecane ≤30V) | |
| Ochrona przed utratą komunikacji | Tryb włączony zostaje wyłączony, jeśli brak polecenia CAN | |
| Ochrona przed przeciążeniem prądowym | Definiowane przez użytkownika (zalecane ≤9,8A) | |
| Ochrona przed niskim napięciem | Tryb włączony zostaje wyłączony, jeśli napięcie <15V |
Zastosowania
-
Stawy robotyczne i ramiona współpracujące wymagające kompaktowych rozmiarów i precyzyjnej kontroli ruchu
-
Miniaturowe AGV i platformy mobilne, gdzie krytyczne są moment obrotowy przy niskiej prędkości i bezpieczeństwo termiczne
-
Precyzyjne systemy automatyzacji z koordynacją wieloosiową i potrzebą sprzężenia zwrotnego w czasie rzeczywistym
-
Robotyka edukacyjna i badawcza do zaawansowanych eksperymentów sterowania i prototypowania
-
Robotyka medyczna i noszona, gdzie niezbędne są lekkie i wysoko zintegrowane silniki
Lista pakowania
| Przedmiot | Ilość | Opis |
|---|---|---|
| Silnik (z zintegrowany sterownik) | ×1 | DAMIAO J3507‑2EC bezszczotkowy serwo silnik z MIT sterownik |
| Moc & CAN Komunikacja Kabel | ×1 | SH1.0 8-pin złącze kabel, 200 mm |
| UART Debugowanie Kabel | ×1 | SH1.0 3-pinowy złącze kabel, 200 mm |
