Silnik serwomechanizmu bezszczotkowego DAMIAO J4340P-2EC z podwójnym enkoderem i sterownikiem MIT
Shipping within 72 hours
*Excluding pre-order items
- • Dostawa do UE i USA: 10 dni roboczych
- • Inne kraje: 15 dni roboczych
Potrzebujesz szybciej? Skontaktuj się z nami przez telefon lub e-mail w celu przyspieszonej dostawy.

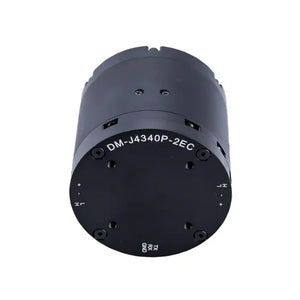

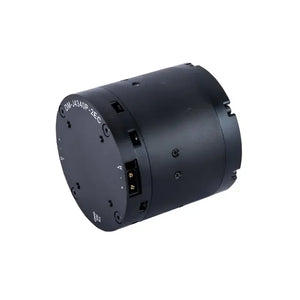

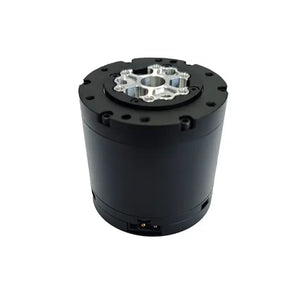

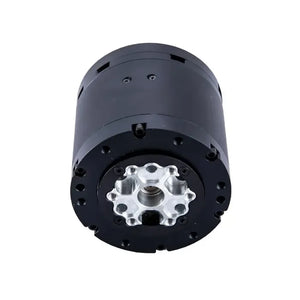

Silnik serwomechanizmu bezszczotkowego DAMIAO J4340P-2EC z podwójnym enkoderem i sterownikiem MIT
DAMIAO J4340P‑2EC Bezszczotkowy Serwo Staw Silnik jest jeden precyzja siłownik zbudowany dla wysoki moment obrotowy, niskoprędkościowy zastosowania w robotyka i automatyka. Wyposażony z jeden wbudowany MIT sterownik i podwójny magnetyczny enkodery, to oferuje absolutny jednoobrotowy pozycja sprzężenie zwrotne i utrzymuje dokładność nawet po zasilanie strata. Dostępne w 24V i 48V warianty, ten silnik obsługuje CAN magistrala komunikacja w 1Mbps i zapewnia w czasie rzeczywistym sprzężenie zwrotne włączone prędkość, moment obrotowy, pozycja, i temperatura. Z jeden 40:1 bieg współczynnik, to dostarczają w górę do 27Nm szczyt moment obrotowy, i obsługuje trapezoidalny ruch profile dla gładki przyspieszenie i zwalnianie. Ten kompaktowe forma współczynnik (57mm średnica, 56.5mm wysokość) i solidny ochrona funkcje—w tym termiczny, napięcie, prąd, i komunikacja zabezpieczenia—tworzą to idealny dla wymagające środowiska wymagający niezawodne i responsywny ruch kontroli.
Funkcje
-
Podwójny enkoder: Zapewnia absolutne sprzężenie zwrotne pozycji jednokrotnego obrotu wału wyjściowego; zachowuje dokładność nawet po utracie zasilania.
-
Zintegrowany projekt: Silnik i sterownik MIT połączone w kompaktową, wysoko zintegrowaną jednostkę.
-
Wizualne debugowanie: Obsługuje strojenie parametrów i aktualizacje oprogramowania przez PC.
-
Sprzężenie zwrotne CAN Bus: Raportowanie w czasie rzeczywistym prędkości, pozycji, momentu obrotowego i temperatury silnika przez interfejs CAN.
-
Podwójna ochrona temperaturowa: Zapewnia bezpieczną pracę dzięki dwóm niezależnym zabezpieczeniom termicznym.
-
Profil ruchu trapezoidalnego: Umożliwia płynne przyspieszanie i zwalnianie w trybie pozycjonowania.
-
Wielorakie tryby sterowania: Obsługuje MIT, prędkość, pozycję oraz hybrydowe sterowanie siłą-pozycją.
Specyfikacje
| Kategoria | Parametr | Wersja 24V | Wersja 48V |
| Specyfikacje elektryczne | Napięcie znamionowe | 24V | 48V |
| Prąd znamionowy | 2,5A | 2,5A | |
| Prąd szczytowy | 8A | 8A | |
| Wydajność silnika | Nominalny moment obrotowy | 9Nm | 9Nm |
| Moment szczytowy | 27Nm | 27Nm | |
| Nominalna prędkość | 36obr./min | 36obr./min | |
| Maksymalna prędkość jałowa | 52obr./min | 100obr/min | |
| Przełożenie | 16:01 | 16:01 | |
| Właściwości silnika | Liczba par biegunów | 14 | 14 |
| Indukcyjność fazy | 360µH | 360µH | |
| Rezystancja fazy | 880mΩ | 880mΩ | |
| Konstrukcja & waga | Średnica zewnętrzna | 57mm | 57mm |
| Wzrost | 56.5mm | 56.5mm | |
| Waga silnika | Ok. 375g | Ok. 375g | |
| Enkoder | Rozdzielczość | 14-bitowy | 14-bitowy |
| Ilość | 2 | 2 | |
| Typ | Magnetyczny enkoder (absolutny jednookrężny) | Magnetyczny enkoder (absolutny jednookrężny) | |
| Komunikacja | Interfejs sterowania | CAN @ 1Mbps | CAN @ 1Mbps |
| Interfejs strojenia | UART @ 921600bps | UART @ 921600bps | |
| Tryby sterowania | Obsługiwane tryby | MIT, Prędkość, Pozycja, Hybryda Siła-Pozycja | MIT, Prędkość, Pozycja, Hybryda Siła-Pozycja |
| Ochrona | Ochrona sterownika przed przegrzaniem | 120°C – wyjście z trybu włączonego | 120°C – wyjście z trybu włączonego |
| Ochrona silnika przed przegrzaniem | Definiowane przez użytkownika (zalecane ≤100°C) | Definiowane przez użytkownika (zalecane ≤100°C) | |
| Ochrona przed przepięciem | Definiowane przez użytkownika (zalecane ≤32V) | Definiowane przez użytkownika (zalecane ≤32V) | |
| Ochrona przed utratą komunikacji | Tryb włączony zostaje wyłączony, jeśli brak polecenia CAN | Tryb włączony zostaje wyłączony, jeśli brak polecenia CAN | |
| Ochrona przed przeciążeniem prądowym | Definiowane przez użytkownika (zalecane ≤9,8A) | Definiowane przez użytkownika (zalecane ≤9,8A) | |
| Ochrona przed niskim napięciem | Tryb włączony zostaje wyłączony, jeśli napięcie <15V |
Tryb włączony zostaje wyłączony, jeśli napięcie <15V |
Zastosowania
-
Stawy robotyczne i ramiona współpracujące wymagające wysokiego momentu obrotowego i precyzyjnej kontroli niskich prędkości
-
Manipulatory przemysłowe i systemy automatyzacji z koordynacją wieloosiową i sprzężeniem zwrotnym w czasie rzeczywistym
-
Platformy mobilne i AGV, gdzie kluczowe są kompaktowe rozmiary i bezpieczeństwo termiczne
-
Robotyka medyczna i wspomagająca wymagająca płynnego ruchu i dokładnego śledzenia pozycji
-
Platformy badawcze i edukacyjne do zaawansowanych eksperymentów z kontrolą ruchu i prototypowania
Lista pakowania
| Przedmiot | Ilość | Opis |
|---|---|---|
| Silnik (z zintegrowany sterownik) | ×1 | DM-J4340P-2EC bezszczotkowy serwo silnik z wbudowany sterownik |
| Moc & CAN Kabel | ×1 | XT30(2+2)-F pojedynczy koniec złącze kabel, 100 mm |
| UART Debugowanie Kabel | ×1 | GH1.25 3-pinowy (odwrotnie bok) kabel, 300mm |
