M5Stack ATOMIC Speaker Base (NS4168)
Opis

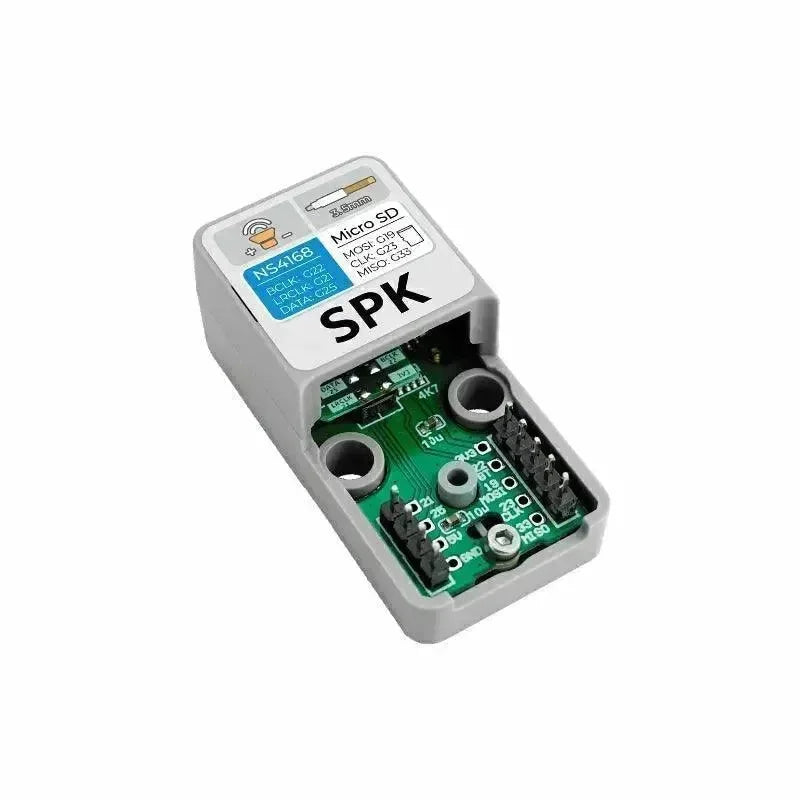

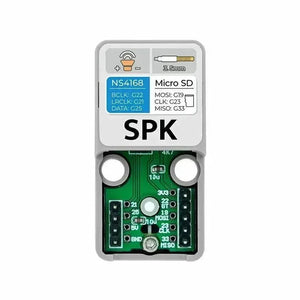

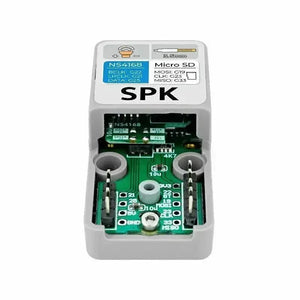

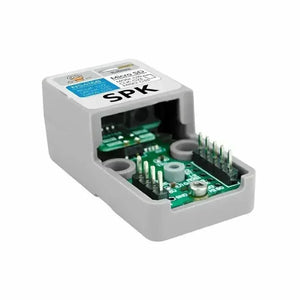

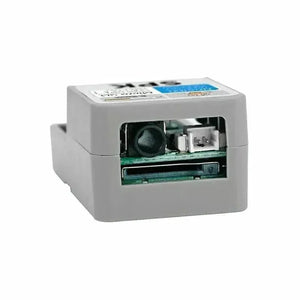

Atomic SPK Base to podstawa odtwarzacza audio przeznaczona do kontrolerów z serii ATOM. Integruje układ wzmacniacza mocy NS4168 z cyfrowym interfejsem wejściowym audio I2S oraz obsługuje automatyczne wykrywanie częstotliwości próbkowania i adaptacyjne odtwarzanie, co pomaga ograniczyć zniekształcenia sygnału audio.

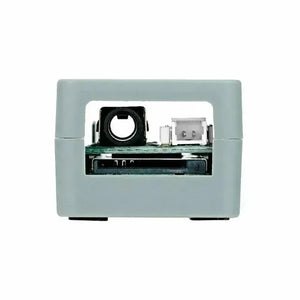

Podstawa zawiera gniazdo na kartę microSD do przechowywania i odczytywania plików audio, a także gniazdo słuchawkowe 3,5 mm i interfejs głośnika 1,25 mm-2P, dzięki czemu nadaje się do kompaktowych projektów odtwarzania audio, głośników bezprzewodowych i głośników Wi-Fi.
Funkcje
- Układ wzmacniacza mocy NS4168
- Szeregowy cyfrowy interfejs wejściowy audio I2S
- Obsługuje szeroki zakres częstotliwości próbkowania: 8 kHz ~ 96 kHz
- Automatyczne wykrywanie częstotliwości próbkowania i funkcja adaptacyjna
- Gniazdo na kartę microSD do przechowywania plików audio
- Gniazdo słuchawkowe 3,5 mm
- Zewnętrzny interfejs głośnika 1,25 mm-2P
Dane techniczne
| Specyfikacja | Parametr |
|---|---|
| Układ wzmacniacza | NS4168 |
| Moc wyjściowa wzmacniacza | 1 W (VDD=3,3 V) |
| Interfejs wejścia audio | Szeregowe cyfrowe wejście audio I2S |
| Obsługiwana częstotliwość próbkowania | 8 kHz ~ 96 kHz |
| Gniazdo słuchawkowe | 3.5mm |
| Interfejs głośnika | 1,25 mm-2P |
| Moc głośnika | 1W@8Ω |
| Pamięć | Gniazdo na kartę microSD |
| Rozmiar produktu | 24 × 48 × 18 mm |
| Rozmiar opakowania | 136 × 92 × 8 mm |
| Masa produktu | 10.6g |
| Masa brutto | 29 g |
Komunikacja
- Wykorzystuje szeregowe cyfrowe wejście audio I2S do odtwarzania dźwięku
- Obsługuje odtwarzanie plików audio z karty microSD
- Zapewnia wyjście słuchawkowe i wyjście na głośnik zewnętrzny
Zastosowania
- Odtwarzacz audio
- Głośnik bezprzewodowy
- Głośnik Wi-Fi
- Projekty odtwarzania audio z serii ATOM

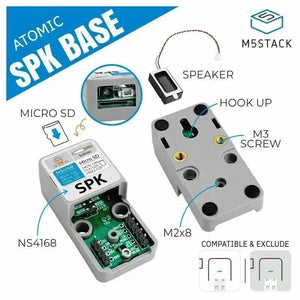

Lista produktów
- 1 × Atomic SPK Base
- 1 × głośnik 1 W przy 8 Ω
Pozostała zawartość
Atomic SPK Base nadaje się do kompaktowych projektów wymagających lokalnego odtwarzania audio lub zewnętrznego wyjścia audio. Dzięki gniazdu na kartę microSD, wejściu audio I2S, gniazdu słuchawkowemu i interfejsowi głośnika zapewnia praktyczne rozszerzenie audio dla kontrolerów z serii ATOM.
Materiały
- Oficjalna dokumentacja
- Karta katalogowa NS4168
- Przykład odtwarzania pliku RawPCM
- Przykład odtwarzania pliku MP3 z karty microSD
- Szybki start z Arduino
- Dokumentacja UiFlow1
- Dokumentacja UiFlow2
- Atomic SPK Base EasyLoader
- Oficjalny film o produkcie
FAQ
Do jakiej serii kontrolerów przeznaczono Atomic SPK Base?
Jest przeznaczony do kontrolerów z serii M5Stack ATOM.
Jakiego układu wzmacniacza używa?
Wykorzystuje układ wzmacniacza mocy NS4168.
Jakiego interfejsu audio używa?
Wykorzystuje szeregowy cyfrowy interfejs wejściowy audio I2S.
Czy obsługuje odtwarzanie z karty microSD?
Tak. Zawiera gniazdo na kartę microSD do przechowywania i odczytywania plików audio.
Czy zestaw zawiera głośnik?
Tak. Zestaw zawiera 1 × Atomic SPK Base oraz 1 × głośnik 1 W przy 8 Ω.
