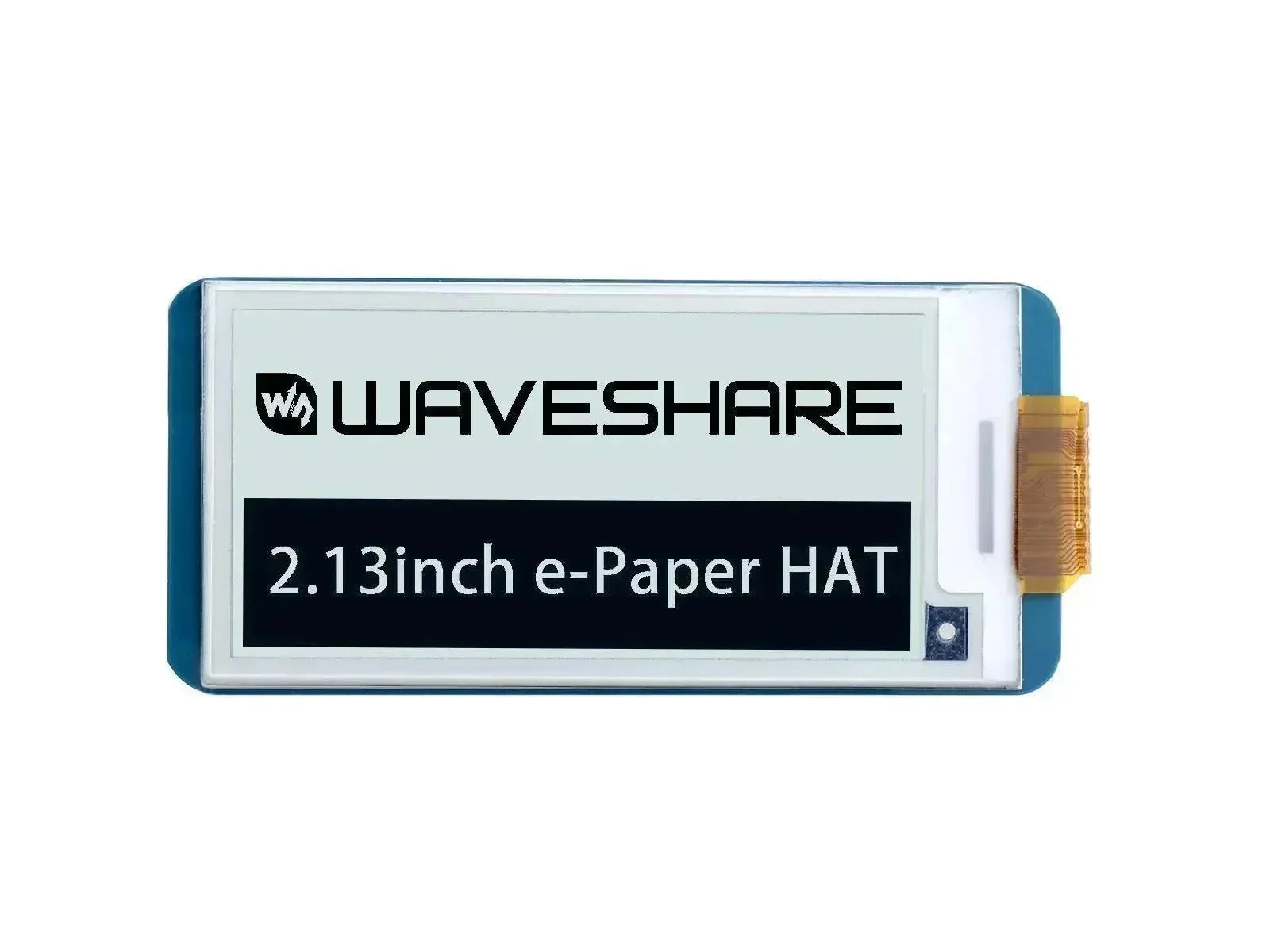

Waveshare 2.13 cala wyświetlacz E-Ink 250x122 E-Paper Hat dla Raspberry Pi
Need it faster? Contact us via phone or email for expedited delivery.
Waveshare 2.13 cala wyświetlacz E-Ink 250x122 E-Paper Hat dla Raspberry Pi
📘 Waveshare 2,13" E-Paper HAT dla Raspberry Pi Doświadcz ostrych, papieropodobnych obrazów dzięki temu wysokokontrastowemu wyświetlaczowi E-Ink, zaprojektowanemu dla Raspberry Pi 🧠. Z rozdzielczością 250×122 i interfejsem SPI, idealny do niskomocowych, ciągle działających zastosowań.
🔋 Ultraniskie zużycie energii Bez potrzeby podświetlenia! Ten wyświetlacz zachowuje zawartość bez zasilania, co czyni go idealnym do projektów zasilanych bateryjnie i energooszczędnych ⚡.
👀 Szeroki kąt widzenia i częściowe odświeżanie Ciesz się kątem widzenia >170° 🧭 oraz obsługą częściowego odświeżania, umożliwiając dynamiczne aktualizacje przy zachowaniu doskonałej czytelności — nawet w jasnym świetle otoczenia ☀️.
🛠️ Idealny do inteligentnych etykiet i pulpitów IoT Niezależnie czy tworzysz elektroniczne etykiety półkowe, odczyty czujników czy panele statusu, ten moduł zapewnia czytelność, wydajność i niezawodność w kompaktowej formie.
Cechy
📘 Moduł wyświetlacza E-Paper – wydajny, wszechstronny, gotowy dla twórców
🔋 Brak podświetlenia, trwały wyświetlacz Ten ekran E-Ink zachowuje ostatni obraz nawet po wyłączeniu zasilania 📴 — dzięki ultraniskim zużyciu energii pobiera energię tylko podczas odświeżania ⚡, co czyni go idealnym do zastosowań zasilanych bateryjnie i wrażliwych na energię.
🧠 Standardowy nagłówek GPIO Raspberry Pi Wyposażony w 40-pinowy nagłówek rozszerzeń GPIO, w pełni kompatybilny z płytkami z serii Raspberry Pi 🍓 oraz Jetson Nano 🤖 — doskonały do projektów embedded Linux i integracji edge AI.
🔌 Elastyczny interfejs SPI Łatwe podłączenie do Arduino, STM32 i innych platform mikrokontrolerów przez SPI 🛠️ — idealny do niestandardowych pulpitów, wyświetlaczy czujników i paneli sterowania o niskim poborze mocy.
⚙️ Wbudowany translator napięcia Obsługuje zarówno mikrokontrolery 3,3V, jak i 5V dzięki wbudowanemu przetwornikowi poziomu napięcia 🔁 — zapewniając płynną integrację z szeroką gamą płytek rozwojowych.
📚 Zasoby przyjazne dla programistów w zestawie Zawiera dokumentację online, w tym:
-
📐 Schematy obwodów płytek sterowników
-
💻 Przykładowy kod dla Raspberry Pi, Jetson Nano, Arduino i STM32
-
🧪 Przewodniki krok po kroku do szybkiego prototypowania i wdrażania
Specyfikacje techniczne
| Parametr | Wartość |
|---|---|
| Rozmiar | 2,13 cala |
| Rozdzielczość | 250 × 122 pikseli |
| Typ wyświetlacza | E-Ink (elektroforetyczny) |
| Kąt widzenia | >170° |
| Kolor wyświetlacza | Czarno-biały |
| Skala szarości | 2 odcienie |
| Czas częściowego odświeżania | 0.3s |
| Czas pełnego odświeżania | 2s |
| Moc odświeżania | 26,4mW (typowe) |
| Prąd czuwania | <0,01uA |
| Napięcie robocze | 3,3V / 5V |
| Interfejs | SPI 3-przewodowe i 4-przewodowe |
| Wymiary zewnętrzne | 65 × 30.2 mm |
| Obszar wyświetlania | 48.55 × 23.71 mm |
| Rozstaw kropek | 0.194 × 0.194 mm |
Definicja pinu
| Pin | Opis |
|---|---|
| VCC | Zasilanie 3,3V / 5V |
| GND | Masa |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Wybór układu SPI (aktywny niski) |
| DC | Wybór danych/komendy |
| RST | Zewnętrzny reset (aktywny niski) |
| ZAJĘTY | Wyjście statusu zajętości (wysokie podczas zajętości) |
Co znajduje się w pudełku
-
1 × nakładka z wyświetlaczem E-Ink 2,13 cala
-
1 × zestaw śrubek do RPi (2 sztuki)
-
1 × kabel PH2.0 8-pinowy (20 cm)
📘 Jak działają wyświetlacze e-papierowe – technologia papieru dla nowoczesnych zastosowań
🧪 Technologia mikrocząsteczkowej elektroforyzy Wyświetlacze e-papierowe wykorzystują mikrokapsułki elektroforyczne wypełnione naładowanymi cząstkami zawieszonymi w przezroczystym płynie ⚛️. Po zastosowaniu pola elektrycznego cząstki te przemieszczają się na jedną ze stron kapsułki, odbijając światło otoczenia i tworząc widoczną treść — podobnie jak tradycyjny papier drukowany 📰.
💡 Nie wymaga podświetlenia W przeciwieństwie do LCD czy OLED, papier elektroniczny opiera się na odbiciu światła otoczenia ☀️💡. Zapewnia wyraźną widoczność w naturalnym świetle słonecznym lub światle lampy, co czyni go idealnym do zewnętrznych oznaczeń, urządzeń noszonych oraz wyświetlaczy o niskim zużyciu energii.
👀 Szeroki kąt widzenia i statyczny wyświetlacz Dzięki kątowi widzenia bliskiemu 180°, zawartość pozostaje czytelna niemal z każdego kierunku 🧭. Co więcej, po wyświetleniu obrazu lub tekstu pozostaje on widoczny nawet po odłączeniu zasilania, dzięki ultraniskim zużyciu energii 🔋.
📚 Idealne dla czytników e-booków i nie tylko Jego efekt wizualny przypominający papier sprawia, że jest to najlepszy wybór dla czytników e-booków, elektronicznych etykiet półkowych, inteligentnych identyfikatorów oraz przemysłowych pulpitów nawigacyjnych — wszędzie tam, gdzie liczy się czytelność i efektywność.
