Wprowadzenie
Podczas pracy nad projektami pozycjonowania i nawigacji, wybór odpowiedniego modułu GNSS jest kluczowy dla optymalnej wydajności. M5Stack oferuje dwa doskonałe wybory: GPS/BDS Unit v1.1 (AT6668) oraz Unit-GPS SMA. Oba są wszechstronne i niezawodne, ale różnią się konstrukcją, konfiguracją anteny oraz idealnymi przypadkami użycia. Ten artykuł przygląda się cechom i różnicom tych dwóch modułów.

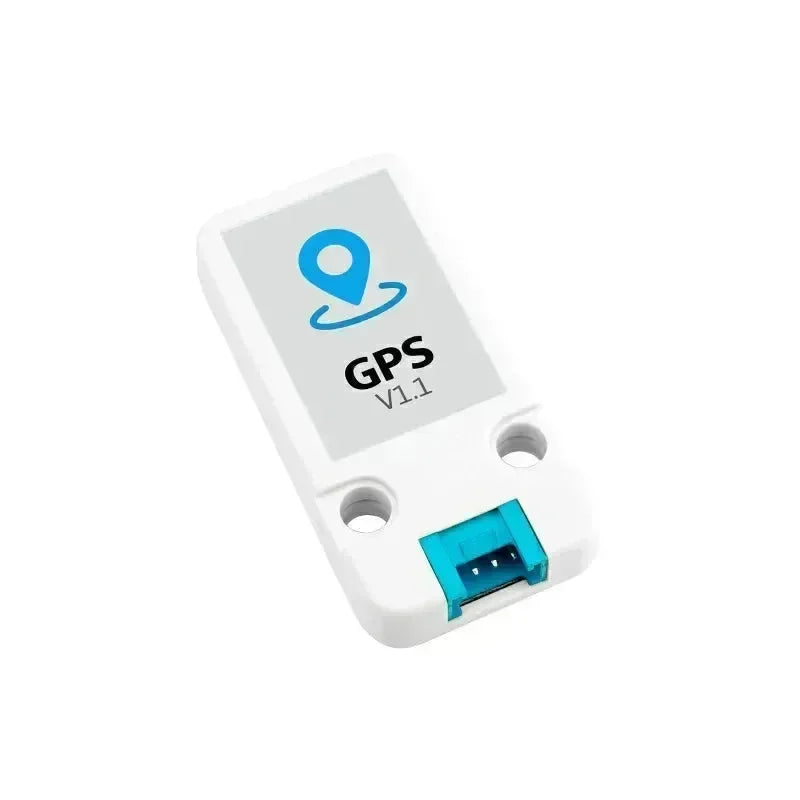

Jednostka GPS/BDS v1.1 (AT6668)
Jednostka GPS/BDS v1.1 to kompaktowy moduł GNSS zaprojektowany do projektów, w których przestrzeń jest ograniczona. Wyposażony w chip nawigacyjny AT6668 oraz zintegrowaną antena ceramiczną, zapewnia dokładne dane lokalizacyjne w smukłej formie.
Kluczowe cechy
-
Chip: AT6668
-
Antenna: Wbudowana antena ceramiczna
-
Interfejs: UART
-
Wzmacnianie sygnału: Wyposażony w wzmacniacz MAX2659 dla lepszego odbioru sygnału.
-
Obsługiwane systemy: GPS, BD2, BD3, GALILEO, GLONASS
-
Przypadek użycia: Idealny do zastosowań o ograniczonej przestrzeni lub projektów, w których priorytetem są prostota i kompaktowość.
Jednostka-GPS SMA
Unit-GPS SMA wyróżnia się zewnętrzną aktywną anteną podłączoną przez interfejs SMA, oferującą lepszy odbiór sygnału w trudnych warunkach. Czyni to z niej niezawodny wybór dla zastosowań wymagających solidnej wydajności sygnału.
Kluczowe cechy
-
Chip: AT6668
-
Antenna: Zewnętrzna antena aktywna (złącze SMA)
-
Interfejs: UART
-
Wzmacnianie sygnału: N/D (zależy od wydajności zewnętrznej anteny)
-
Obsługiwane systemy: GPS, BD2, BD3, GALILEO, GLONASS
-
Przypadek użycia: Idealny do środowisk o słabym zasięgu satelitarnym lub tam, gdzie niezbędne jest silniejsze odbieranie sygnału.
Kluczowe różnice
-
Konfiguracja anteny:
-
Unit-GPS SMA posiada zewnętrzną aktywną antenę podłączoną przez port SMA, zapewniającą lepszą siłę sygnału.
-
Jednostka GPS/BDS w wersji 1.1 wykorzystuje zintegrowaną ceramiczną antenę, co czyni ją kompaktową i łatwą do integracji.
-
Odbiór sygnału:
-
Unit-GPS SMA wyróżnia się w obszarach o słabym sygnale dzięki zewnętrznej aktywnej antenie.
-
Jednostka GPS/BDS v1.1 jest lepiej przystosowana do środowisk z niezawodnymi sygnałami satelitarnymi.
-
Format:
-
Jednostka GPS/BDS v1.1: Kompaktowa, wszechstronna konstrukcja.
-
Unit-GPS SMA: Nieco bardziej masywny z powodu zewnętrznej anteny.
| Parametr | Jednostka GPS/BDS v1.1 (AT6668) | Jednostka-GPS SMA |
| Model | Jednostka GPS/BDS v1.1 | Jednostka-GPS SMA |
| Chip | AT6668 | AT6668 |
| Typ anteny | Wbudowana antena ceramiczna | Zewnętrzna aktywna antena (złącze SMA) |
| Interfejs | UART | UART |
| Obsługiwane systemy satelitarne | GPS, BD2, BD3, GALILEO, GLONASS | GPS, BD2, BD3, GALILEO, GLONASS |
| Wzmacniacz sygnału | MAX2659 | Brak |
| Format | Kompaktowa konstrukcja z zintegrowaną anteną | Większy, wymaga podłączenia zewnętrznej anteny |
| Idealny przypadek użycia | Projekty o ograniczonej przestrzeni | Trudne środowiska z słabymi sygnałami |
