Waveshare SIM7600X 4G Communicatiemodule 4G/3G/2G GNSS Positionering
Pre-order
Gratis verzending vanaf 30€ in Duitsland, 50€ in de EU!
- EU & US Countries Leveringstijd: 5~10 werkdagen.
- Levertijd voor andere landen: 2~2,5 weken.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Garantie Veilige Afreken
Waveshare SIM7600X 4G Communicatiemodule 4G/3G/2G GNSS Positionering
De SIM7600X 4G-communicatiemodule biedt multibandondersteuning voor 4G-, 3G- en 2G-netwerken, gecombineerd met geïntegreerde GNSS-positionering. Verkrijgbaar in verschillende versies die aan uw behoeften voldoen.
Belangrijkste kenmerken van de SIM7600X 4G-module
Ondersteunt 4G/3G/2G-communicatie en GNSS-positionering
Versie-opties
Standaard versie
3× IPEX-antenneconnector, wordt geleverd met 2× gele pinheader en FPC-antenne

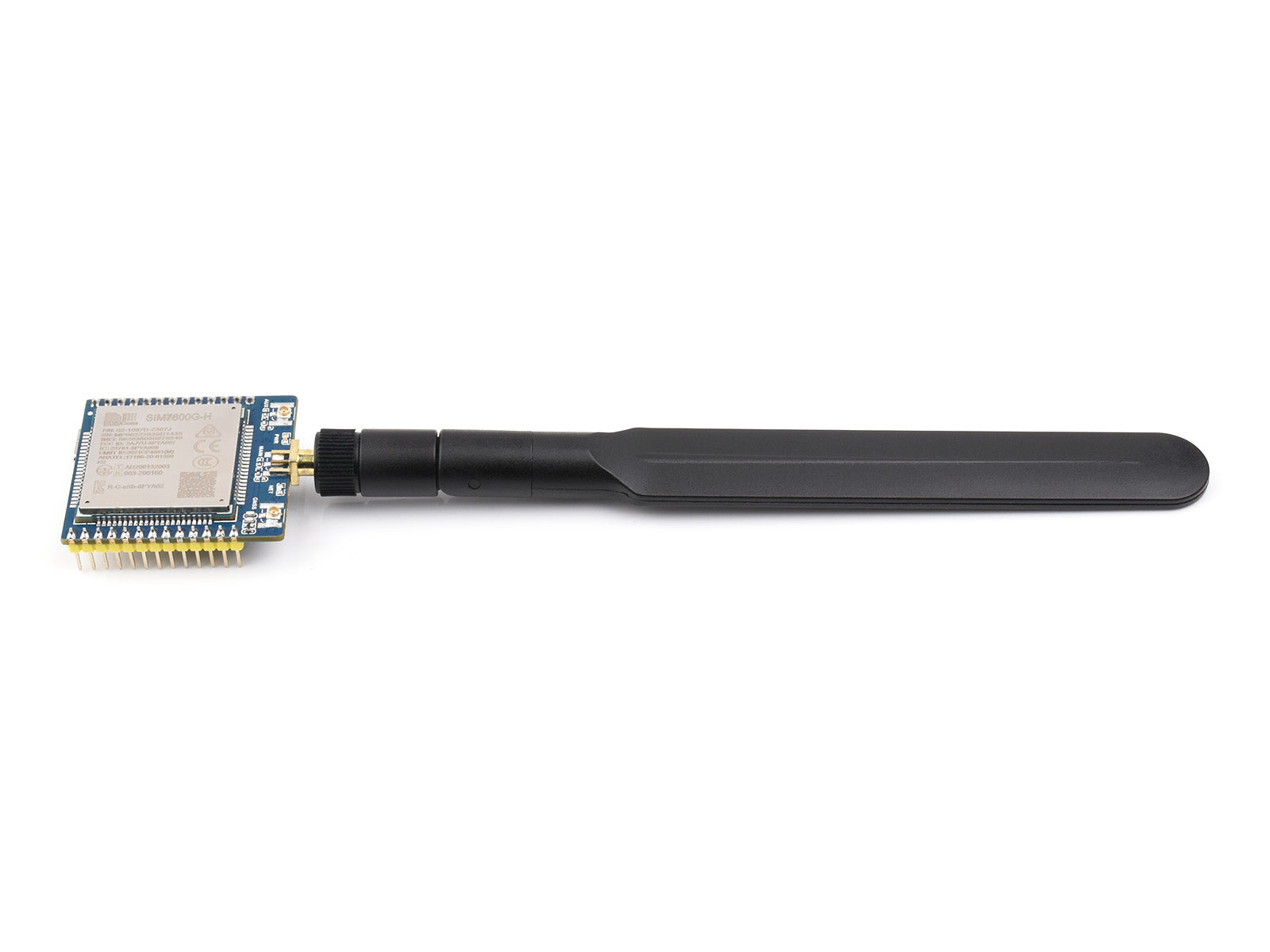

Vooraf gesoldeerde versie
Vooraf gesoldeerde SMA-hoofdantenneconnector en pinheader, wordt geleverd met SMA-antenne
Kenmerken in één oogopslag
- Compatibel met 2G/3G/4G-netwerk.
- Ondersteunt inbellen, telefoongesprekken, SMS, TCP, UDP, MQTT, DTMF, HTTP, FTP, enz.
- Ondersteunt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS-basisstationpositionering.
- Ingebouwde USB- en UART-interface voor inbelinternettoegang, communicatie met cloudplatform, GNSS-positionering, enz.
- Castellated gaten met immersion gold ontwerp voor kleine afmetingen en eenvoudige integratie via solderen of pinheader.
- Aanpassing van USB/UART/SIM-kaart/GPIO-besturingspinnen voor eenvoudige ontwikkeling en debugging, met betere uitbreidbaarheid.
- Ingebouwde spanningsomzetter, compatibel met 3,3V/5V MCU-moederborden zoals STM32/ESP32/Arduino.
- Ondersteunt meerdere voedingsmethoden: USB-poort, VIN-pin en VBAT-pin (voor 3,7V lithiumbatterij).
- Aan boord meerdere beschermingscircuits: TVS-bescherming voor SIM-kaart, voedingsisolatie tussen USB-poort en pinheader, VIN-pin voedings-omgekeerde bescherming, enzovoort, zorgt voor veiligheid en betrouwbaarheid.
- 2x LED-indicatoren voor eenvoudige bewaking van de bedrijfsstatus.
- Neemt SIMCOM aanbevolen voedingsoplossing aan, ondersteunt 5~26V brede spanningsvoeding en 3A hoge stroomuitgang, voorkomt module-uitval en herstarten door kortstondig stroomverbruik, zorgt voor stabiliteit in industrieel gebruik.
- Aan boord Nano SIM-kaartsleuf, ondersteunt 1,8V en 3V SIM-kaarten, met rand-van-het-bord ontwerp voor gemakkelijke toegang tot de SIM-kaart.
- Wordt geleverd met online ontwikkelingsbronnen en handleiding (voorbeelden voor Raspberry Pi/Jetson Nano/Arduino/STM32).
- Aanpassing van 3-kanaals antenneconnector, IPEX antenneconnector versie en SMA connector versie optioneel, ondersteunt massale maatwerk.
Specificaties
| SIM7600G-H 4G Module | SIM7600E-H 4G Module | |
|---|---|---|
|
 |
|
| Toepasselijke regio's | Wereldwijd | Europa/Zuid-Oost Azië/West-Azië/Afrika/China/Korea |
| Frequentieband | ||
| LTE Cat-4 | LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13 /B18/B19/B20/B25/B26/B28/B66 LTE-TDD: B34/B38/B39/B40/B41 |
LTE-TDD: B38/B40/B41 LTE-FDD: B1/B3/B5/B7/B8/B20 |
| 3G | UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 | UMTS/HSPA+: B2/B5 |
| 2G | GSM/GPRS/EDGE: 850/900/1800/1900 MHz | GSM/GPRS/EDGE: 900/1800MHz |
| GNSS | ||
| Frequentieband | GPS/Beidou/GLONASS/GALILEO/QZSS | |
| Ontvangertype | C/A-code | |
| 16-kanaals | ||
| Gevoeligheid | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou) | |
| Koude starts: -148 dBm | ||
| Tijd tot eerste fix (open lucht) | Koude starts: <35s | |
| Snelle starts: <1s | ||
| Softwarefuncties | ||
| Netwerkprotocol | TCP/IP/IPV4/IPV6/MQTT/MQTTS/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | |
| Internettoegang | PPP/NDIS/RNDIS | |
| USB-stuurprogramma | Windows XP/7/8/10/11, Linux (drivervrij op Raspberry Pi Raspbian-systeem) | |
| SMS | Ondersteunde types: MT, MO, CB, Tekst, PDU | |
| Hardware-interface | ||
| USB-interface | Kan worden gebruikt om toegang te krijgen tot PC/Raspberry Pi/Jetson Nano en andere hosts voor 4G-netwerken, positionering, AT-commando verzenden en ontvangen test, firmware-upgrade, enz. | |
| UART-interface | Kan worden gebruikt om toegang te krijgen tot MCU voor 4G-netwerken, positionering, AT-commando verzenden en ontvangen test, enz., compatibel met 3,3V/5V werkspanning | |
| SIM-kaartsleuf | Aan boord Nano SIM-kaartsleuf, aanpassing van gerelateerde pinnen, compatibel met 1,8V en 3V SIM-kaart | |
| Antenneconnectoren | MAIN: 4G hoofdsantenne (optionele SMA-connector of IPEX 1-connector versie) AUX: 4G hulpsantenne (standaard IPEX 1-connector, kan op grote schaal worden aangepast als SMA-connector) GNSS: Positioneringsantenne (standaard IPEX 1-connector, kan op grote schaal worden aangepast als SMA-connector) |
|
| Andere interface | Aanpassen van andere veelvoorkomende besturingspinnen zoals GPIO, PWR, RST, FLT | |
| Overige | ||
| Voeding | USB-poort of VBUS - GND pin: 5V voeding | |
| VIN - GND pin: 5V~26V breedspanningsvoeding | ||
| BAT - GND pin: 3,7V lithiumbatterij voeding | ||
| Bedrijfsspanning | Standaard 3,3V (configureerbaar als 3,8V-5V via VIO-pin door externe spanning aan te sluiten) | |
| Bedrijfstemperatuur | -30°C ~ 80°C | |
| Opslagtemperatuur | -45°C ~ 90°C | |
| Afmetingen | 38.8 x 42.0mm | |
4G / 3G / 2G ondersteuning
Inbellen op Windows/Linux
LTE Cat-4: tot 50 Mbps (uplink) / tot 150 Mbps (downlink)
3G (HSPA+): tot 5,76 Mbps (uplink) / tot 42 Mbps (downlink)
Compatibel met meerdere platforms
Biedt Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino/STM32 demo's
En gebruikershandleidingen, gemakkelijker te ontwikkelen en te integreren, en betere uitbreidbaarheid
Cloudcommunicatie
Ondersteunt communicatieprotocollen waaronder
TCP, UDP, MQTT, MQTTS, FTP, FTPS, HTTP, HTTPS...
GNSS-positionering
Ondersteunt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS basisstationpositionering
* GNSS-antenne is NIET standaard inbegrepen, kies de GNSS-antenne op basis van uw behoeften:
Actieve Keramische Antenne
Compact formaat, moet buiten worden gebruikt
3m Externe Antenne
Ondersteunt binnenpositionering nabij het raamgebied, met een 3m verlengkabel om de antenneontvanger buiten te plaatsen
Ondersteuning voor SMS verzenden en ontvangen
Telefoongesprek maken* of SMS verzenden via AT-commando's
Klein en gemakkelijke integratie
Castellated ontwerp, klein formaat, hoge integratie
Past de meeste gangbare interfaces aan, gemakkelijk te DIY-en en in het apparaat te integreren
Onboard bronnen
Pinoutdefinitie
| Pin | Beschrijving | Pin | Beschrijving |
|---|---|---|---|
| NET | Netwerkindicator | GND | Voedingsaarde |
| FLT | Vliegtuigmodus | DTR | Slaapstand wekken |
| IO41 | Bestuur GPIO41 hoge of lage uitgangsniveau via AT-commando | CTS | UART-stroomregeling |
| IO43 | Bestuur GPIO43 hoge of lage uitgangsniveau via AT-commando | RTS | UART-stroomregeling |
| RI | Spraakoproep wekken | TXD | UART Verzenden |
| SD | SIM-kaart data | RXD | UART Ontvangen |
| SR | SIM-kaart reset | VIO | VCCIO, standaard 3,3V wanneer niet aangesloten, configureerbaar als 3,8V-5V via VIO-pin door externe spanning aan te sluiten |
| SC | SIM-kaart klok | VIN | breed spanningsingang, 5V~26V |
| VSIM | SIM-kaart voeding | GND | Voedingsaarde |
| GND | Voedingsaarde | BAT | 3,7V lithiumbatterij voedingsingang |
| DP | USB signaalkabel Data+ | RTS | Module reset pin |
| DN | USB signaalkabel Data- | PWK | module aan/uit pin |
| VBUS | USB voedingskabel | 3V3 | voedingsuitgang |
Hardware verbindingsreferentie
Verbonden met PC / Raspberry Pi / Jetson Nano boards via USB
Verbonden met 5V* MCU zoals Arduino via UART en VIN voedingsheader
* de VIO moet verbonden zijn met 5V wanneer het bedrijfsniveau van Arduino 5V is;
en niet verbonden wanneer het bedrijfsniveau 3,3V is
Verbonden met 3,3V MCU zoals ESP32 via UART en 3V3 voedingsuitgang header
Met VBAT 3,7V lithiumbatterij voedingsingang
