Waveshare SIM7600E LTE Cat-1 HAT voor Raspberry Pi 3G/2G/GNSS
Verbeter je Raspberry Pi met de SIM7600E LTE Cat-1 HAT, die betrouwbare 4G/3G/2G-communicatie en nauwkeurige GNSS-positionering biedt. Deze HAT is speciaal ontworpen voor regio's zoals Zuidoost-Azië, West-Azië, Europa en Afrika, en biedt veelzijdige connectiviteit voor diverse IoT- en mobiele projecten.
Voor verschillende regio's bieden wij meerdere LTE Cat-4/Cat-1 HATs om uit te kiezen:
| SIM7600A-H 4G HAT | LTE Cat-4 | voornamelijk toepasbaar in Noord-Amerika (VS, CA) |
| SIM7600E-H 4G HAT | LTE Cat-4 | voornamelijk toepasbaar in Europa, Zuidoost-Azië, West-Azië, Afrika, China, Zuid-Korea |
| SIM7600E LTE Cat-1 HAT | LTE Cat-1 | |
| A7670E Cat-1 HAT | ||
| A7600E Cat-1/GSM/GPRS HAT | ||
| SIM7600SA-H 4G HAT | LTE Cat-4 | voornamelijk toepasbaar in Australië, Nieuw-Zeeland, Taiwan (China), Latijns-Amerika |
| SIM7600CE 4G HAT | LTE Cat-4 | voornamelijk toepasbaar in China en enkele landen in Zuidoost-Azië |
| SIM7600CE-CNSE 4G HAT | ||
| SIM7600CE-JT1S 4G HAT | ||
| A7600C1 Cat-1/GSM/GPRS HAT | LTE Cat-1 | |
| SIM7600G-H 4G HAT | LTE Cat-4 | de wereldwijde versie |
Controleer de ondersteunde banden volgens uw lokale serviceprovider, selecteer de juiste bij het plaatsen van de bestelling.
maakt LTE Cat-1/3G/2G-communicatie & GNSS-positionering mogelijk
Gebaseerd op SIM7600E
- Ondersteunt inbellen, telefoongesprekken, SMS, TCP, UDP, DTMF, HTTP, FTP, enz.
- Ondersteunt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS basisstationpositionering
- Aan boord USB-interface, om AT-commando's te testen, GPS-positioneringsgegevens te verkrijgen, enz.
- Aan boord CP2102 USB naar UART-omzetter, voor seriële debugging
- Breakout UART-besturingspinnen, om verbinding te maken met hostboards zoals Arduino/STM32
- SIM-kaartsleuf, ondersteunt 1,8V/3V SIM-kaart
- TF-kaartsleuf voor het opslaan van gegevens zoals bestanden, berichten, enz.
- Aan boord audiojack en audiodecoder voor het voeren van telefoongesprekken
- 2x LED-indicatoren, eenvoudig om de werkstatus te monitoren
- Aan boord spanningsomzetter, bedrijfsspanning kan worden ingesteld op 3,3V of 5V via jumper
- Baudrate: 300bps ~ 4Mbps (standaard: 115200bps)
- Autobauding baudrate: 9600bps ~ 115200bps
- Besturing via AT-commando's (3GPP TS 27.007, 27.005, en V.25TER commando set)
- Ondersteunt SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
| LTE Cat-1/3G/2G | |
|---|---|
| LTE Cat-1 | LTE-TDD: B38 / B40 / B41 |
| LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 | |
| 3G | UMTS / HSPA +: B1 / B5 / B8 |
| 2G | GSM / GPRS / EDGE: 900 / 1800 MHz |
| GNSS | |
| Ontvangertype | 16-kanaals |
| C/A-code | |
| Gevoeligheid | -159 dBm (GPS) / -158 dBm (GLONASS) / -159 dBm (BeiDou) |
| Koude starts: -148 dBm | |
| Tijd tot eerste fix (open lucht) | Koude starts: <35s |
| Snelle starts: <1s | |
| SMS en audio | |
| SMS | Ondersteunde types: MT, MO, CB, Tekst, PDU |
| Opslag: USIM-kaart en ME (standaard) | |
| Audiofunctie | Ondersteunt echo-onderdrukking |
| Ondersteunt ruisonderdrukking | |
| Overige | |
| Voeding | 5V |
| Bedrijfsspanning | 5V / 3,3V (geconfigureerd via jumper) |
| Bedrijfstemperatuur | -30°C ~ 80°C |
| Opslagtemperatuur | -45°C ~ 90°C |
| Afmetingen | 56,21mm × 65,15mm |

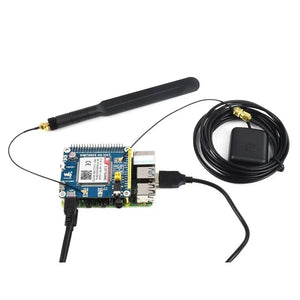

Compatibel met Raspberry Pi-serie boards, Jetson Nano
LTE Cat-1: tot 5 Mbps (uplink) / tot 10 Mbps (downlink) *
3G (HSPA+): tot 5,76 Mbps (uplink) / tot 42 Mbps (downlink) *
* staat voor geïdealiseerde datasnelheid, de werkelijke datasnelheid hangt af van factoren zoals netwerkdekking, verkeersdrukte, toestand van het basisstation, enz.
Ondersteunt communicatieprotocollen waaronder TCP/UDP/FTP/FTPS/HTTP/HTTPS
Ondersteunt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS basisstationpositionering
Telefoneren of SMS verzenden via AT-commando's, met onboard audio-aansluiting

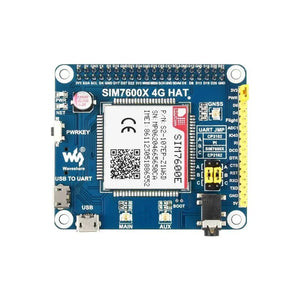

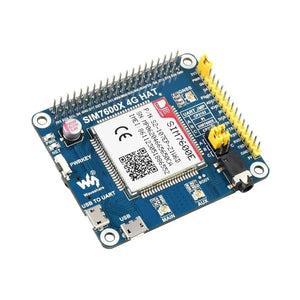

- SIM7600E
- CP2102 USB naar UART converter
- NAU8810 audiodecoder
-
TXS0108EPWR spanningsomzetter
zet 3,3V/5V om naar 1,8V - MP2128DT stroomchip
- SPX29302 stroomchip
- Raspberry Pi GPIO-header
-
SIM7600 bedieningsinterface
voor aansluiting op hostboards zoals Arduino/STM32 -

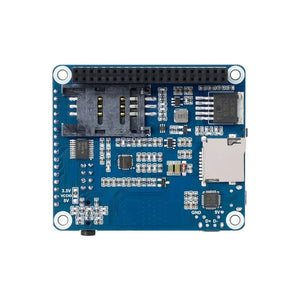

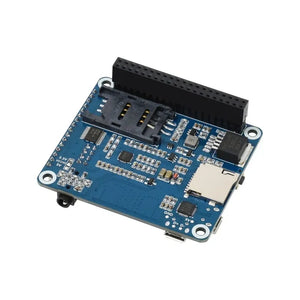

SIM-kaartsleuf
ondersteunt 1,8V/3V SIM-kaart -
TF-kaartsleuf
voor het opslaan van gegevens zoals bestanden, berichten, enz. -
3,5 mm koptelefoon/microfoon aansluiting
voor audioacties zoals het voeren van een telefoongesprek -
USB-interface
voor het testen van AT-commando's, het verkrijgen van GPS-positiegegevens, enz. -
USB NAAR UART interface
voor seriële debugging, of inloggen op Raspberry Pi
- MAIN antenneconnector
- AUX antenneconnector
- GNSS-antenneconnector
- Moduleschakelaar
- Netwerkstatusindicator
- Stroomindicator
-
Bedrijfsspanning selectiejumper
geconfigureerd via 0Ω weerstandjumper
VCCIO - 3.3V: stel bedrijfsspanning in op 3.3V
VCCIO - 5V: stel bedrijfsspanning in op 5V -
UART-selectiejumper
A: toegang tot Raspberry Pi via USB naar UART
B: bedien de SIM7600 via Raspberry Pi
C: bedien de SIM7600 via USB naar UART -
PWR-configuratiejumper
PWR - 3V3: automatisch opstarten bij inschakelen (standaard)
PWR - D6: opstarten/afsluiten via de Raspberry Pi D6-pin
Vluchtmodus configuratiejumper
NC standaard, geen vluchtmodus regelpin
Flight - D4: vluchtmodus wordt geregeld door de Raspberry Pi D4-pin - USB-connector soldeerpads
- BOOT geforceerde programmeer soldeerpads
