Waveshare Raspberry Pi LTE Cat 6 Communicatie HAT LTE-A Wereldwijde Multi-band GNSS
Pre-order
Gratis verzending vanaf 30€ in Duitsland, 50€ in de EU!
- Pre-orders worden binnen 5 werkdagen verzonden.
- Levertijd voor EU- en VS-landen: 10 werkdagen.
- Levertijd voor andere landen: 15 werkdagen.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Waveshare Raspberry Pi LTE Cat 6 Communicatie HAT LTE-A Wereldwijde Multi-band GNSS
Ontgrendel hoge-snelheids wereldwijde connectiviteit en nauwkeurige positionering voor je Raspberry Pi, PC of Jetson Nano met de EM060K-GL LTE Cat-6 HAT. Met de EM060K-GL module ondersteunt deze HAT LTE-A Cat 6 communicatie met indrukwekkende downlink snelheden tot 300Mbps en uplink snelheden tot 50Mbps. Het integreert ook multi-constellatie GNSS voor nauwkeurige wereldwijde positionering, wat het ideaal maakt voor een breed scala aan toepassingen.
Ondersteunt meerdere netwerknormen zoals LTE-A en UMTS/HSPA(+)
Geïntegreerde multi-constellatie hoogprecisie wereldwijde GNSS positionering, ondersteunt cloudplatformcommunicatie en LTE-A netwerktoegang
* alleen ter referentie, Raspberry Pi bord is NIET inbegrepen

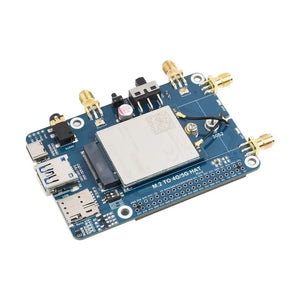

De EM060K-GL LTE Cat-6 HAT integreert LTE-A Cat 6 communicatie en GNSS positionering, met een downlink tot 300Mbps en uplink tot 50Mbps, en dekt bijna alle gangbare providers wereldwijd. Het kan worden aangesloten op een PC, Raspberry Pi of Jetson Nano, enz. om eenvoudig een snel LTE-A netwerk mogelijk te maken, ondersteunt cloudplatformcommunicatie, het verzenden van SMS, wereldwijde GNSS positionering, enz.
Belangrijkste Kenmerken
- Geïntegreerde Multi-Constellatie GNSS: Ondersteunt GPS, GLONASS, BDS en Galileo voor nauwkeurige wereldwijde positionering.
- Brede Compatibiliteit: Rijke netwerkprotocollen, drivers en software-ondersteuning voor Windows, Linux en Android systemen.
- Hoge Snelheidsconnectiviteit: USB 3.1 poort (USB 2.0 compatibel) voor aansluiting op PC, Raspberry Pi of Jetson Nano, waarmee snelle LTE-A netwerken mogelijk zijn.
- Flexibele M.2 Slot: Standaard M.2 B KEY slot, compatibel met QUECTEL en SIMCOM serie 4G/5G M.2 modules.
- Verbeterde Controle: Aan boord PWR- en RST-bedieningspinnen, ingeschakeld via DIP-schakelaar, voor externe voeding en resetbeheer.
- Stabiele Voeding: Aan boord USB-C connector voor zelfstandige voeding, die stabiliteit garandeert en meer belastingen ondersteunt.
- Gebruiksvriendelijk Ontwerp: Aan boord aanwezige voedingsschakelaar, resetknop en LED-indicator voor eenvoudige bediening en statusbewaking.
- Veelzijdige Antenneopties: Gereserveerde 4x SMA naar IPEX antenneconnectoren voor flexibele antenneplaatsing.
- Efficiënt Stroomcircuit: Hoog-efficiënt voedingscircuit met een uitgangsstroom tot 3A.
EM060K-GL Specificaties
| LTE Cat 6 | |
|---|---|
| Regio / Provider | Wereldwijd |
| Afmetingen | 42,0 × 30,0 × 2,3 (mm) |
| Temperatuurbereik | |
| Bedrijfstemperatuur | -30 °C ~ +70 °C |
| Uitbreidingstemperatuur | -40 °C ~ +85 °C |
| Frequentieband | |
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 (B29/B32 ondersteunen alleen RX en zijn alleen voor secundaire componentdragers) |
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS) (B46 ondersteunt alleen RX, en is alleen voor secundaire component carrier) |
| 2xCA | Intra-band, Inter-band |
| WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 |
| GNSS | GPS/GLONASS/BDS/Galileo |
| Datasnelheid | |
| LTE-FDD | 300Mbps (DL) / 50Mbps (UL) |
| DC-HSPA+ | 42Mbps (DL) / 5.76Mbps (UL) |
| WCDMA | 384kbps (DL) / 384kbps (UL) |
Productoverzicht
Verbindingsvoorbeelden
Voor Windows PC of Jetson Nano serie, gebruik een USB-kabel
Voor Raspberry Pi 4B/3B+, of CM4-IO-BASE-A/B, gebruik de speciaal gemaakte USB-adapter
Aansluiting op Raspberry Pi 4B
Verbinden met Raspberry Pi 3B+
Verbinden met CM4 basisbord

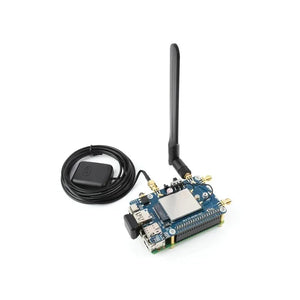

Geavanceerde GNSS Positionering
Ondersteunt GPS, GLONASS, BDS, Galileo en basisstation positionering
Standaard Raspberry Pi 40PIN GPIO Header
Compatibel met Raspberry Pi serie en Jetson Nano, stapelbaar ontwerp voor meer HATs

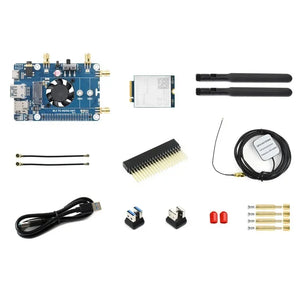

alleen ter referentie, controleer de inhoud van het pakket voor de gedetailleerde onderdelenlijst

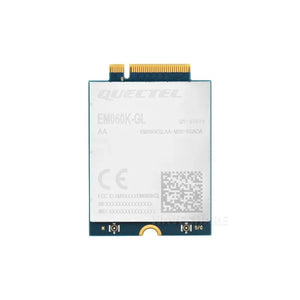

M.2 B KEY Slot Compatibiliteit
Compatibel met EM06-E en EM060K-GL serie modules
| LTE Cat 6 | EM06-E | EM060K-GL |
|---|---|---|
| Regio / Provider | EMEA/APAC①/Brazilië | Wereldwijd |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | |
| Uitbreidingstemperatuur | -40 °C ~ +85 °C | |
| Afmetingen | 42,0 × 30,0 × 2,3 (mm) | |
| Voeding | 3,135~4,4 V, typisch 3,7 V | |
| Vermogensverbruik | 50 μA bij uitschakeling 4,1 mA in slaapstand, typisch 22,1 mA in ruststand |
62 μA bij uitschakeling 2,71 mA in slaapstand, typisch 16,57 mA in ruststand |
| Frequentieband | ||
| LTE-FDD | B1, B3, B5, B7, B8, B20, B28, B32② | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29③, B30, B32③, B66, B71 |
| LTE-TDD | B38, B40, B41 | B34, B38, B39, B40, B41, B42, B43, B46③ (LAA), B48 (CBRS) |
| 2xCA | B1+B1, B5, B8, B20, B28; B3+B3, B5, B7, B8, B20, B28; B7+B5, B7, B8, B20, B28; B20+B32②; B38+B38; B40+B40; B41+B41 |
Intra-band, Inter-band |
| WCDMA | B1, B3, B5, B8 | B1, B2, B3, B4, B5, B6, B8, B19 |
| GNSS | GPS/GLONASS/BeiDou (Compass)/Galileo/QZSS(optie) | GPS/GLONASS/BDS/Galileo |
| Datasnelheid | ||
| LTE-FDD | 300Mbps (DL); 50Mbps (UL) | 300Mbps (DL); 50Mbps (UL) |
| LTE-TDD | 226Mbps (DL); 28Mbps (UL) | |
| DC-HSPA+ | 42Mbps (DL); 5,76Mbps (UL) | |
| WCDMA | 384kbps (DL); 384kbps (UL) | |
| Opmerking | ① Japan en CMCC zijn NIET inbegrepen. ② Voor EM06-E wordt B32 alleen gebruikt voor ontvangst in LTE-FDD en is het alleen voor secundaire componentdrager in 2×CA. ③ Voor EM060K-GL worden LTE-FDD B29/B32 en LTE-TDD B46 alleen gebruikt voor ontvangst en zijn ze alleen voor secundaire componentdrager. |
|

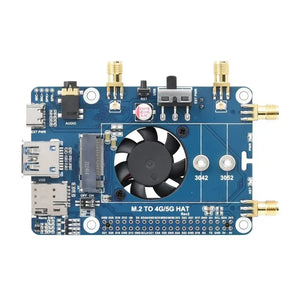

Wat zit er aan boord
- Raspberry Pi GPIO-header: Voor aansluiting op Raspberry Pi.
- DIP-schakelaars: Schakel stroomregeling en resetpinnen in.
- M.2-slot: Compatibel met de meeste SIMCom en QUECTEL 4G/5G modules in M.2 formaat.
- SIM-kaartslot 1: Een van de 2x SIM-kaartslots, dual card single standby.
- USB 3.1-poort: USB 2.0 compatibel, voor aansluiting op verschillende hosts.
- USB Type-C-poort: 5V 3A ingang, stabiele en flexibele voeding.
- Audio-aansluiting: SIM7600X/SIM8XXX-serie ondersteunt audiofunctie, maar RM5XX/EM06XX-serie ondersteunt deze functie tijdelijk niet.
- Antenneconnector: Ondersteunt vier antennes.
- Resetknop.
- Voedingsschakelaar: Schakel de voedingsmodus. Wanneer ingesteld op USB, wordt de module gevoed via de "5. USB3.1-poort". Wanneer ingesteld op EXT PWR, wordt de module gevoed door de externe voeding via de "6. USB Type-C-poort".
- Indicator: Gemakkelijk de status van de module monitoren.

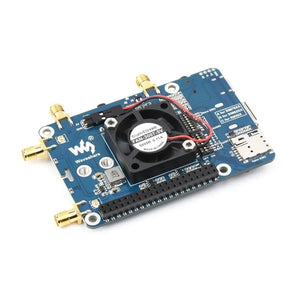

- Koelventilator: Betere warmteafvoer voor zowel de Raspberry Pi als de 5G-module.
- SIM-kaartslot 2: Schakelbaar via AT-commando.
- Module-instellingen schakelaar: Schakel A op ON voor SIM7600X/A7906X/SIM7906X/SIM7912X-serie 4G M.2 modules; Schakel B op ON voor SIM8202X/SIM8200EA/SIM8262X-serie 5G M.2 modules; Schakel C op ON voor RM50X/RM520N-GL/EM06X-serie 5G/LTE-A M.2 modules.
- USB 2.0 interface pads.
- NAU8810X Audio Chip: Voor SIM7600X/SIM8XXX-serie modules, RM5XX en EM06XX-serie modules ondersteunt deze functie tijdelijk niet.
- Fan Header: 5V voeding voor koelventilator.
Toepassingsvoorbeelden
LTE-A draadloze router
In combinatie met OpenWrt verandert het de Raspberry Pi in een LTE-A draadloze router, die een WiFi-hotspot biedt zodat smartphones gemakkelijk toegang hebben tot het LTE-A-netwerk.
LTE-A live streaming
Bij het monteren van een extra camera kan er live gestreamd worden op een webpagina of live platform via ffmpeg videostream.
Meer mogelijkheden
Omtrekafmetingen
