Waveshare ESP32-S3 3.5inch capacitief aanraakscherm ontwikkelbord met ingebouwde OV5640 camera

Waveshare ESP32-S3 3.5inch capacitief aanraakscherm ontwikkelbord met ingebouwde OV5640 camera

35,95 €

Het ESP32-S3 3,5-inch capacitief touchdisplay ontwikkelbord Type B beschikt over een 320×480 pixel IPS-paneel met 262K kleuren. Het bevat een QSPI-interface, een onboard camera-interface en ondersteunt Wi-Fi en Bluetooth 5, wat het een complete ESP32 met display-oplossing maakt.

Dit ontwikkelbord integreert audio-invoer en -uitvoer, waardoor AI-interactie en offline spraakbesturing mogelijk zijn.

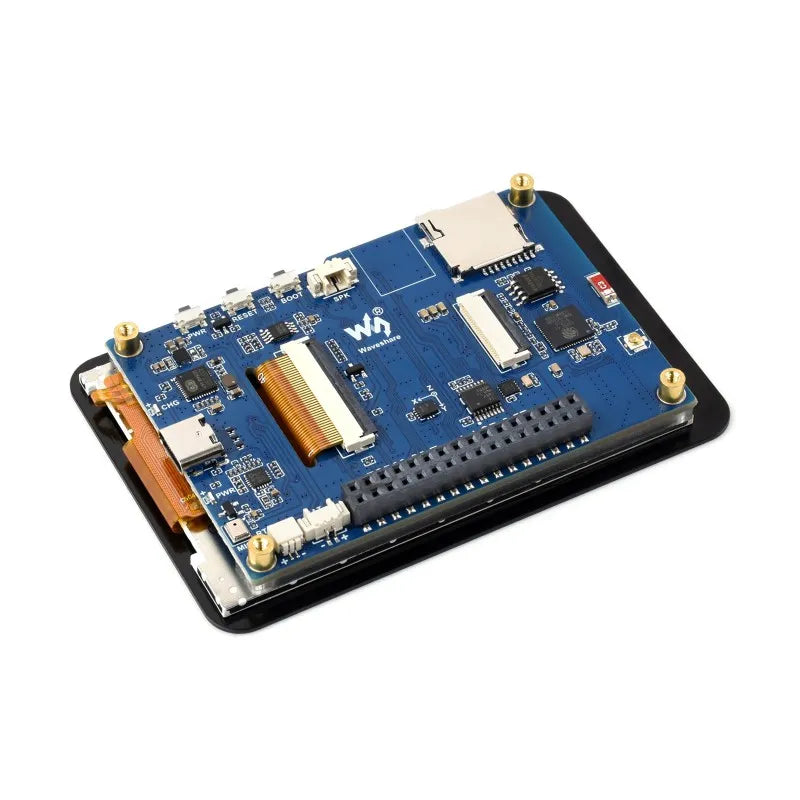

ESP32-S3 3,5-inch touchdisplay ontwikkelbord, vooraanzicht ESP32-S3 3,5-inch touchdisplay ontwikkelbord, kenmerken

Versie-opties

ESP32-S3-Touch-LCD-3.5B

ESP32-S3-Touch-LCD-3.5B
Standaardversie, zonder behuizing

ESP32-S3-Touch-LCD-3.5B-C

ESP32-S3-Touch-LCD-3.5B-C
met behuizing en OV5640-camera

Kenmerken

De ESP32-S3-Touch-LCD-3.5B is een high-performance, hoog geïntegreerd MCU-board ontworpen door Waveshare. Het beschikt over een onboard 3,5-inch capacitief touch IPS-display, power management IC, 6-assige sensor (3-assige versnellingsmeter en 3-assige gyroscoop), RTC en laagvermogen audio-codec, wat snelle productontwikkeling en integratie faciliteert.

Belangrijkste kenmerken zijn onder andere:

  • Uitgerust met ESP32-S3R8 Xtensa 32-bit LX7 dual-core processor, tot 240MHz hoofdfrequentie.
  • Ondersteunt 2,4GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met ingebouwde antenne.
  • Ingebouwd 512KB SRAM en 384KB ROM, met onboard 8MB PSRAM en een externe 16MB Flash-geheugen.
  • Type-C connector, verbetert de compatibiliteit van het apparaat, gemakkelijker in gebruik.
  • Onboard 3,5-inch IPS capacitief touchdisplay voor heldere kleurweergave, 320 × 480 resolutie, 262K kleuren.
  • Ingebouwde AXS15231B LCD- & touchcontroller, respectievelijk gebruikmakend van QSPI- en I2C-communicatie.
  • Aan boord QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor het detecteren van bewegingsgebaren, stappen tellen, enz.
  • Onboard PCF85063 RTC-chip, gevoed door de hoofdlithiumbatterij via de AXP2101-chip, met gereserveerde RTC-batterijheader voor het aansluiten van een back-up batterij, wat de RTC-functie garandeert tijdens het vervangen van de hoofdbatterij.
  • Aan boord PWR en BOOT programmeerbare knoppen voor eenvoudige ontwikkeling van aangepaste functies.
  • Aan boord 3.7V MX1.25 lithiumbatterij oplaad-/ontlaadheader.
  • Ondersteunt I2C, UART, USB en meerdere GPIO-pinnen voor het aansluiten van randapparatuur en debugging.
  • Aan boord TF-kaartsleuf voor uitgebreide opslag en snelle gegevensoverdracht, geschikt voor toepassingen zoals data-opname en mediaplayback, vereenvoudigt het circuitontwerp.
  • Onboard camera-interface, compatibel met gangbare camera's zoals OV2640 en OV5640.
  • Gebruikt AXP2101 IC voor efficiënt energiebeheer, ondersteunt meerdere spanningsuitgangen, batterijoplading, batterijbeheer en optimalisatie van batterijduur, enz.

LCD-parameters

Displaypaneel IPS Schermgrootte 3,5 inch
Resolutie 320 × 480 pixels Displaykleuren 262K
Helderheid 210 cd/㎡ Contrastverhouding 1000:1
Driver-IC AXS15231B Touchtype Capacitief
Displayinterface QSPI Touchinterface I2C

Ondersteunt AI spraakinteractie

Maakt toegang mogelijk tot online grote modelplatforms zoals DeepSeek, Doubao, enz.

ESP32-S3 Touch LCD 3,5, maakt toegang tot online grote modelplatforms mogelijk ESP32-S3 Touch LCD 3,5, eenvoudig toegang tot Xiaozhi AI

Capacitieve Touch

Geschikt voor diverse slimme apparaatontwikkeling, maakt mens-machine interactie mogelijk.

ESP32-S3 3,5 inch touch display ontwikkelbord, touch demo

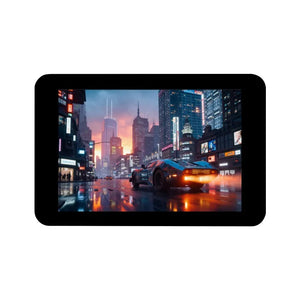

IPS-displaypaneel

Uitstekende weergaveprestaties, 262K kleuren, brede kijkhoek.

ESP32-S3 3,5 inch touch display ontwikkelbord, gebruikt IPS displaypaneel

Aan boord Audio Codec

Ondersteunt hoogwaardige audiobewerking, biedt heldere en hoogwaardige audio-invoer en -uitvoer.

ESP32-S3 3,5 inch touch display ontwikkelbord met onboard audio codec

Ondersteunt OV2640 / OV5640 en andere gangbare camera's

Optioneel voor OV5640 5MP cameramodule, geschikt voor beeldopname, videobewaking en andere toepassingen om aan verschillende behoeften te voldoen.

ESP32-S3 3,5 inch touch display ontwikkelbord, ondersteunt OV2640 / OV5640 en andere gangbare camera's

* De OV5640 5MP cameramodule is alleen inbegrepen in de ESP32-S3-Touch-LCD-3.5B-C versie.

Ondersteunt ESP-IDF, Arduino IDE

Uitgebreide SDK, ontwikkelbronnen, tutorials om je gemakkelijk op weg te helpen.

Wi-Fi en BLE 5 ondersteuning

ESP32-S3 integreert 2.4 GHz Wi-Fi (802.11 ax/b/g/n) met 40 MHz bandbreedte ondersteuning. Het Bluetooth Low Energy subsysteem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh.

ESP32-S3 3,5 inch touch display ontwikkelbord, met Wi-Fi en BLE 5 ondersteuning

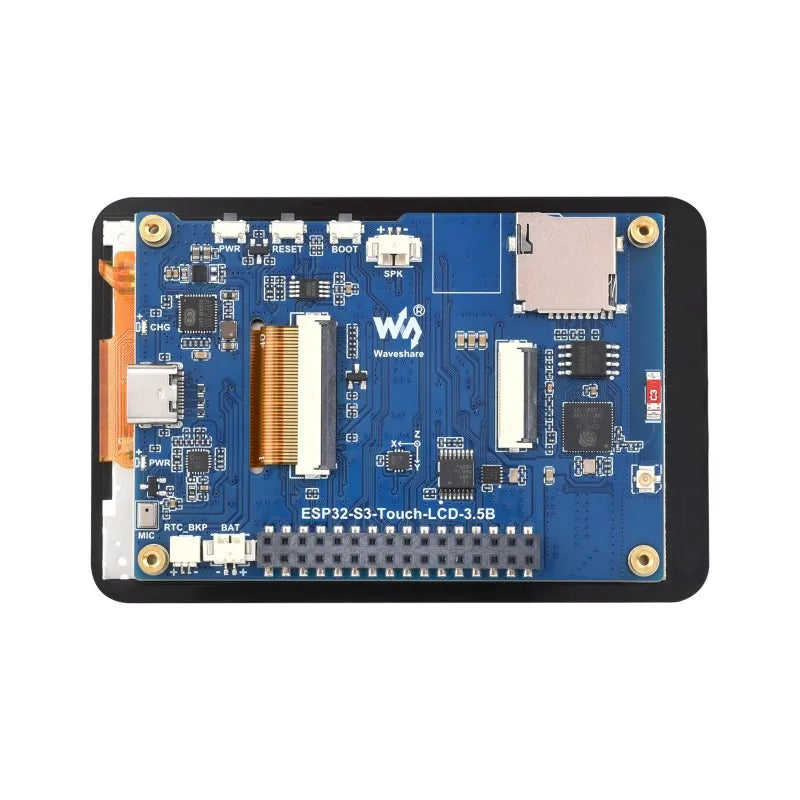

Wat Aan Boord Is

ESP32-S3 3,5 inch touch display ontwikkelbord, onboard componenten

  1. ESP32-S3R8
    De SoC met WiFi en Bluetooth, tot 240MHz werkfrequentie, met onboard 8MB PSRAM
  2. Onboard antenne
  3. W25Q128JVSIQ
    16MB NOR-Flash
  4. Camera-interface
    Ondersteunt gangbare camera's zoals OV5640 / OV2640
  5. TF-kaartsleuf
  6. IPEX 1 antenneconnector
    Gereseveerde connector, ingeschakeld door het opnieuw solderen van een onboard weerstand
  7. MX1.25 luidspreker-header
  8. BOOT knop
  9. RESET-knop
  10. PWR-knop
  11. AXP2101
    Hoog geïntegreerde vermogensbeheer IC
  1. Oplaadindicator
  2. USB Type-C poort
  3. ES8311
    Laag vermogen audio codec chip
  4. Voedingsindicator
  5. Microfoon
  6. SH1.0 RTC back-up batterij-header
    voor het aansluiten van oplaadbare RTC-batterij
  7. MX1.25 lithiumbatterij-header
    MX1.25 2P-connector, voor 3,7V lithiumbatterij, ondersteunt laden en ontladen
  8. 2,54 mm pitch GPIO-header
    Beschikbare IO-functie-pinnen aanpassen voor eenvoudige uitbreiding
  9. PCF85063
    RTC-chip
  10. QMI8658
    6-assige IMU bevat een 3-assige gyroscoop en een 3-assige versnellingsmeter

Pindefinitie

ESP32-S3 3,5 inch touch display ontwikkelbord, pindefinitie

Omtrekafmetingen

ESP32-S3-Touch-LCD-3.5B

ESP32-S3-Touch-LCD-3.5B, omtrekafmetingen

ESP32-S3-Touch-LCD-3.5B-C

ESP32-S3-Touch-LCD-3.5B-C, omtrekafmetingen
