Waveshare ESP32-S3 met 3,49 inch IPS capacitief aanraakscherm 172 × 640

Waveshare ESP32-S3 met 3,49 inch IPS capacitief aanraakscherm 172 × 640

De ESP32-S3 3,49 inch Touch LCD ontwikkelkaart is een krachtige, hoog geïntegreerde oplossing met een 3,49 inch IPS capacitief touchdisplay. Het bevat QSPI-displayconnectiviteit, audio in-/uitgangsmogelijkheden en ondersteunt AI-interactie en offline spraakbesturing.

ESP32-S3 3,49 inch touch display ontwikkelkaart, vooraanzicht ESP32-S3 3,49 inch touch display ontwikkelkaart, kenmerken



Versie-opties

Deze ontwikkelkaart is beschikbaar in verschillende configuraties om aan uw projectbehoeften te voldoen:

ESP32-S3-Touch-LCD-3.49, Versie A met 18650 lithiumbatterij


ESP32-S3-Touch-LCD-3.49
Behuizing A versie, wordt geleverd met een 18650 lithiumbatterij (kan in de behuizing worden geplaatst)



ESP32-S3-Touch-LCD-3.49-EN, Versie A zonder lithiumbatterij


ESP32-S3-Touch-LCD-3.49-EN
Behuizing A versie, zonder batterij



ESP32-S3-Touch-LCD-3.49B, Versie B (met lithium-polymeerbatterij)


ESP32-S3-Touch-LCD-3.49B
Behuizing B versie, wordt geleverd met een 3,7V lithium-polymeerbatterij (kan in de behuizing worden geplaatst)

ESP32-S3-Touch-LCD-3.49B-EN, Versie B zonder lithiumbatterij


ESP32-S3-Touch-LCD-3.49B-EN
Behuizing B versie, zonder batterij



LCD-parameters

Displaypaneel LCD Schermgrootte 3,49 inch
Resolutie 172 × 640 Displaykleuren 16,7M
Helderheid 350 cd/m2 Contrastverhouding 1200:1
Displayinterface QSPI Driver-IC AXS15231B
Touchinterface I2C Touchtype Capacitief touch



Belangrijkste kenmerken

De ESP32-S3-Touch-LCD-3.49 is een high-performance, hoog geïntegreerd microcontroller ontwikkelbord ontworpen door Waveshare. Het beschikt over een onboard 3,49-inch capacitief touch IPS-display, een hoog geïntegreerde power management IC, een 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop), een RTC-chip, een laagvermogen audio codec IC en een echo-onderdrukkingscircuit. Deze componenten faciliteren snelle ontwikkeling en integratie in producten.

  • Uitgerust met een ESP32-S3R8 Xtensa 32-bit LX7 dual-core processor, werkend tot 240MHz.
  • Ondersteunt 2,4GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met een onboard antenne.
  • Ingebouwd 512KB SRAM en 384KB ROM, met onboard 8MB PSRAM en een externe 16MB Flash-geheugen.
  • Onboard 3,49-inch IPS capacitief touchdisplay voor heldere kleurweergave, met een resolutie van 172 × 640 en 16,7M kleuren.
  • Uitgerust met een dubbele microfoonarray met ruisonderdrukking en echo-onderdrukkingscircuit, geschikt voor nauwkeurige spraakherkenning en near/far-field wake-up.
  • Ingebouwde AXS15231B LCD- & touchcontroller, met respectievelijk QSPI- en I2C-interfaces voor communicatie.
  • Onboard QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor het detecteren van bewegingsgebaren, het tellen van stappen, enz.
  • Onboard PCF85063 RTC-chip voor Real-Time Clock-functionaliteit.
  • Aan boord PWR en BOOT programmeerbare knoppen voor eenvoudige ontwikkeling van aangepaste functies.
  • Aan boord 3,7V MX1.25 lithiumbatterij oplaad-/ontlaadheader of 18650 lithiumbatterijhouder.
  • Aan boord TF-kaartsleuf voor uitgebreide opslag en snelle gegevensoverdracht, geschikt voor toepassingen zoals data-opname en mediaplayback, vereenvoudigt het circuitontwerp.
  • Gereseveerde 22PIN 2,54mm pitch doorlopende gaten voor eenvoudige aansluiting op externe modules of functionele uitbreiding, wat de ontwikkelingsflexibiliteit vergroot.



Aan boord Audio Codec

Ondersteunt hoogwaardige audioprocessing, biedt heldere en hoogwaardige audio-invoer en -uitvoer voor uw projecten.

ESP32-S3-Touch-LCD-3,49, ondersteunt hoogwaardige audioprocessing, biedt heldere en hoogwaardige audio-invoer en -uitvoer



Ondersteunt AI spraakinteractie

Maakt toegang mogelijk tot online grote modelplatforms zoals DeepSeek, Doubao, enz., waarmee de mogelijkheden van uw AI-gestuurde toepassingen worden uitgebreid.

ESP32-S3 Touch LCD 3,49, maakt toegang tot online grote modelplatforms mogelijk



IPS Displaypaneel

Ervaar uitstekende beeldprestaties met 16,7 miljoen kleuren en een brede kijkhoek, voor levendige en heldere visuals.

ESP32-S3 3,49 inch touch display ontwikkelbord, gebruikt IPS displaypaneel



Capacitieve Touch

Ideaal voor het ontwikkelen van diverse slimme apparaten, die intuïtieve en responsieve mens-machine interactie mogelijk maken.

ESP32-S3 3,49 inch touch display ontwikkelbord, touch demo

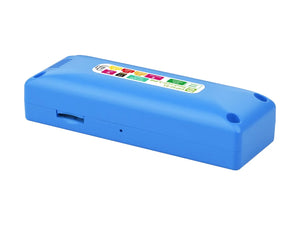

Twee behuizingsopties

Kies tussen twee behuizingsopties die het beste passen bij uw toepassingsbehoeften.

ESP32-S3 3,49 inch touch display ontwikkelbord, twee behuizingsopties

Alleen ter referentie, raadpleeg de verpakking voor de gedetailleerde onderdelenlijst.



Ondersteunt ESP-IDF, Arduino IDE

Profiteer van een uitgebreide SDK, rijke ontwikkelbronnen en tutorials om je gemakkelijk op weg te helpen met je projecten met ESP-IDF of Arduino IDE.

Wi-Fi en BLE 5 ondersteuning

De ESP32-S3 integreert 2,4 GHz Wi-Fi (802.11 b/g/n) met ondersteuning voor 40 MHz bandbreedte. Het Bluetooth Low Energy-subsystem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh, wat zorgt voor robuuste draadloze connectiviteit.

ESP32-S3 3,49 inch touchdisplay ontwikkelbord, met Wi-Fi en BLE 5 ondersteuning



Wat Aan Boord Is

ESP32-S3 3,49 inch touchdisplay ontwikkelbord, onboard componenten

  1. ESP32-S3R8
    Wi-Fi en Bluetooth SoC, tot 240MHz werkfrequentie, met onboard 8MB PSRAM
  2. Onboard antenne
    ondersteunt 2,4 GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE)
  3. TCA9554PWR
    8-bit I2C GPIO-uitbreidingschip
  4. W25Q128JVSI
    16MB Flash-geheugen
  5. ES8311 DAC audio-encodeerchip
    hoogwaardige, energiezuinige audio-DAC
  6. ES7210 ADC audio-decodeerchip
    hoogwaardige, energiezuinige audio-ADC, ondersteunt meerdere microfooningangen
  7. QMI8658
    3-assige gyroscoop en 3-assige versnellingsmeter, geschikt voor toepassingen zoals houdingsdetectie en bewegingsherkenning
  8. Ontwerp met dubbele microfoonarray
    dubbele digitale microfoon, ondersteunt geavanceerdere spraakinteractiefuncties
  1. TF-kaartsleuf
    ondersteunt FAT32-geformatteerde TF-kaart voor gegevensuitbreiding
  2. RESET-knop (achterzijde)
    druk op de BOOT-knop, klik dan op de RESET-knop om de downloadmodus te starten
  3. PWR-stroomknop (achterzijde)
    Maakt stroomregeling via softwareconfiguratie mogelijk bij gebruik van een lithiumbatterij als stroomvoorziening
  4. BOOT-knop (achterzijde)
    druk op de BOOT-knop, klik dan op de RESET-knop om de downloadmodus te starten
  5. MX1.25 2PIN luidsprekerheader (achterzijde)
    audio signaaluitgang, voor het aansluiten van een externe luidspreker
  6. IPEX1-connector
    voor het aansluiten van een externe antenne, ingeschakeld door het opnieuw solderen van een onboard weerstand
  7. 22PIN 2.54mm pitch doorlopende gaten
    voor het aansluiten van externe modules en het mogelijk maken van functionele uitbreiding
  8. Type-C poort
    voor programmeren en logafdrukken
  9. PCF85063
    RTC-klokchip, ondersteunt tijdbehoud



Omtrekafmetingen

ESP32-S3-Touch-LCD-3.49

ESP32-S3-Touch-LCD-3.49, omtrekafmetingen

ESP32-S3-Touch-LCD-3.49B

ESP32-S3-Touch-LCD-3.49B, omtrekafmetingen
