Waveshare ESP32-S3 1.75inch GPS AMOLED Rond Touch Display Ontwikkelbord 466×46 QSPI

Waveshare ESP32-S3 1.75inch GPS AMOLED Rond Touch Display Ontwikkelbord 466×46 QSPI

42,85 €
ESP32-S3 1,75 inch AMOLED rond touch display ontwikkelbord, 32-bit LX7 dual-core processor, 466×466 pixels, QSPI-interface, ingebouwde dubbele digitale microfoonarray, ESP32 met display

Ingebouwd met CO5300 Display Driver en CST9217 Capacitive Touch Chip

ESP32-S3 1,75 inch touch display ontwikkelbord, vooraanzicht ESP32-S3 1,75 inch touch display ontwikkelbord, kenmerken

Versie-opties

Alle versies worden geleverd met touchfunctie

ESP32-S3-Touch-AMOLED-1.75

ESP32-S3-Touch-AMOLED-1.75
Standaard versie

ESP32-S3-Touch-AMOLED-1.75-B

ESP32-S3-Touch-AMOLED-1.75-B
Standaardversie met beschermhoes

ESP32-S3-Touch-AMOLED-1.75-G

ESP32-S3-Touch-AMOLED-1.75-G

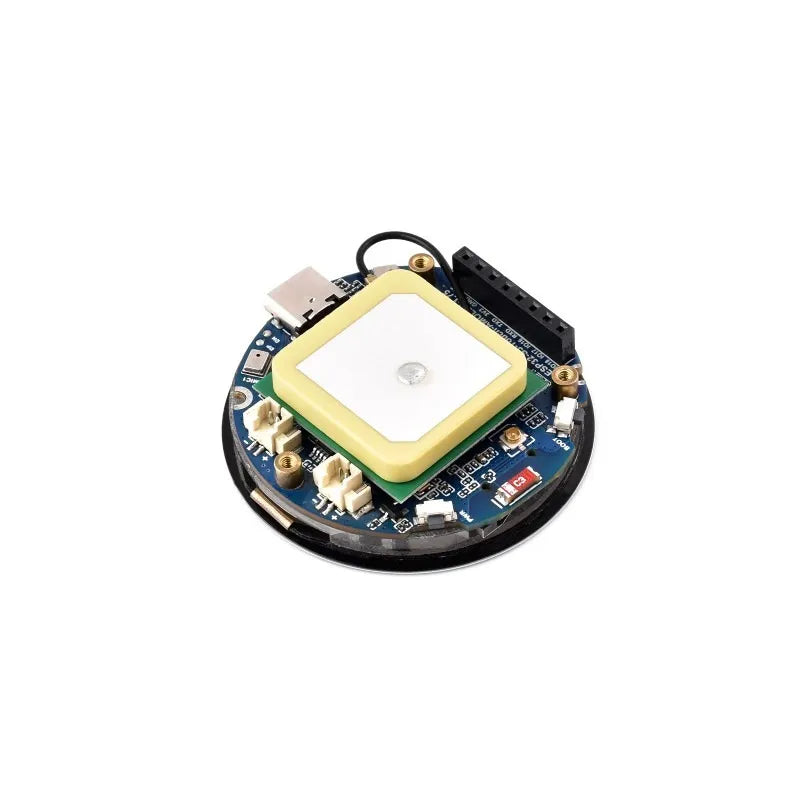

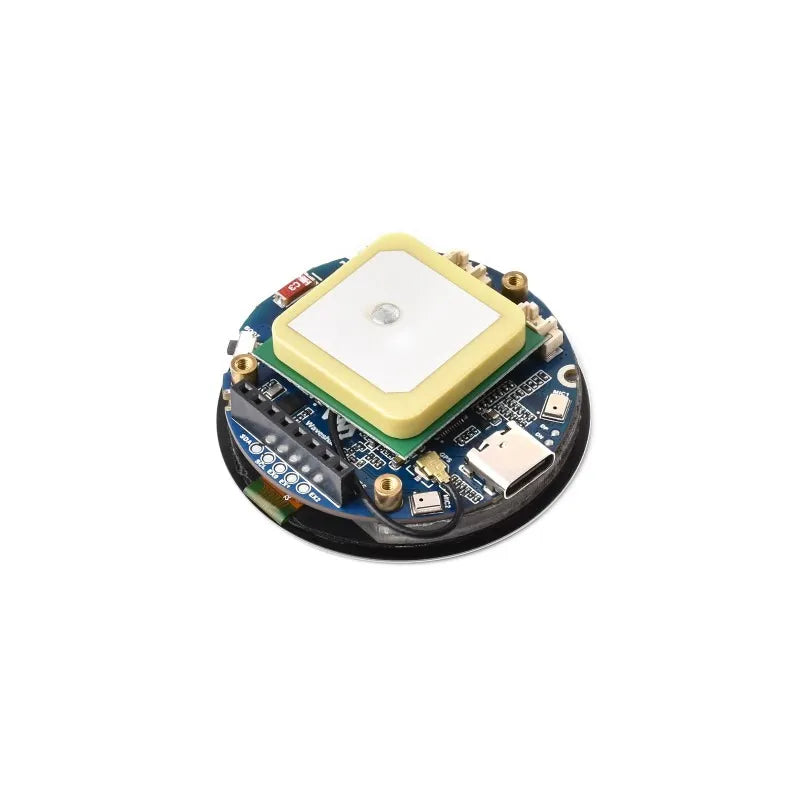

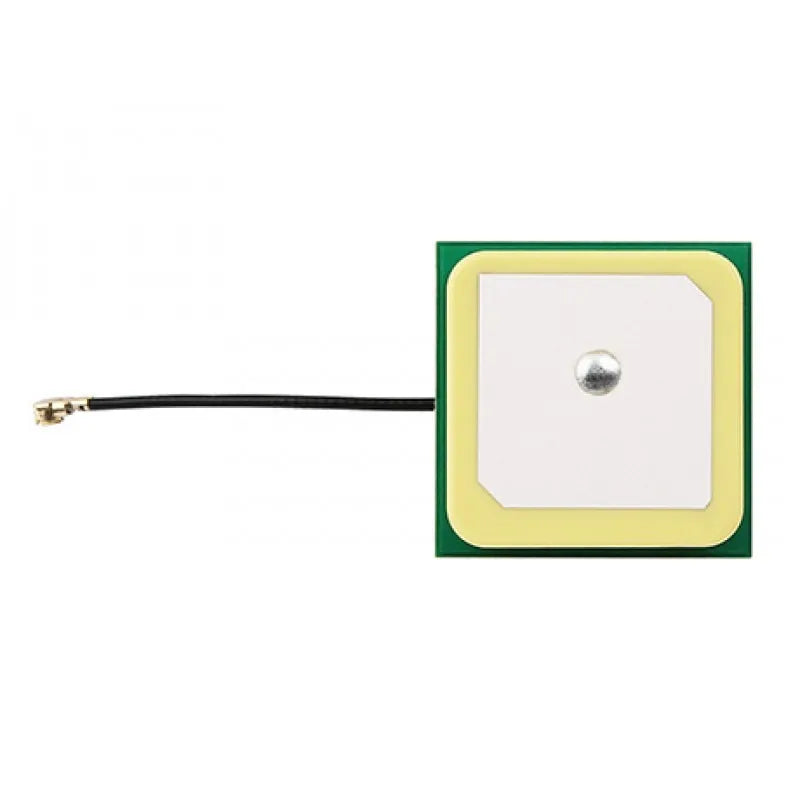

GPS-versie, met ingebouwde LC76G-module, geleverd met een GNSS-keramische antenne

Kenmerken

De ESP32-S3-Touch-AMOLED-1.75 is een high-performance, hoog geïntegreerd MCU-board ontworpen door Waveshare. Het is compact van formaat, met aan boord een 1,75 inch AMOLED capacitief touchdisplay, stroombeheer-IC, 6-assige sensor (3-assige versnellingsmeter en 3-assige gyroscoop), RTC-chip, laagvermogen audio-codec, echo-onderdrukkingscircuit, enzovoort, wat het gemakkelijk maakt om snel te ontwikkelen en te integreren in producten.

  • Uitgerust met ESP32-S3R8 Xtensa 32-bit LX7 dual-core processor, tot 240MHz hoofdfrequentie
  • Ondersteunt 2,4GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met onboard antenne
  • Ingebouwd 512KB SRAM en 384KB ROM, met aan boord 8MB PSRAM en een externe 16MB Flash-geheugen
  • Type-C-connector, verbetert apparaatcompatibiliteit, gemakkelijker in gebruik
  • Aan boord 1,75 inch AMOLED capacitief touchdisplay voor heldere kleurweergave, 466 × 466 resolutie, 16,7M kleuren
  • Ingebouwde CO5300 displaydriver en CST9217 capacitieve touch-chip, respectievelijk gebruikmakend van QSPI- en I2C-communicatie, wat effectief IO-bronnen bespaart
  • Uitgerust met dubbele digitale microfoonarray voor audio-algoritmen zoals ruisonderdrukking en echo-onderdrukking, geschikt voor nauwkeurige spraakherkenning en toepassingen voor nabij- en verafveld stemactivering
  • Aan boord QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor het detecteren van bewegingsgebaren, het tellen van stappen, enz.
  • Aan boord PCF85063 RTC-chip, gevoed door lithiumbatterij via AXP2101-chip voor ononderbroken stroomvoorziening
  • Aan boord PWR- en BOOT-programmeerbare knoppen voor eenvoudige ontwikkeling van aangepaste functies
  • Aan boord 3,7V MX1.25 lithiumbatterij oplaad-/ontlaadheader
  • Aan boord 8PIN 2,54mm header die 3 × GPIO en 1 × UART aanpast, en gereserveerde pads voor I2C en 3 × uitgebreide IO-interfaces, voor het aansluiten van randapparatuur en debuggen
  • Aan boord TF-kaartsleuf voor uitgebreide opslag en snelle gegevensoverdracht, geschikt voor toepassingen zoals gegevensregistratie en mediaplayback, vereenvoudigt het circuitontwerp
  • Gebruikt AXP2101 IC voor efficiënt energiebeheer, ondersteunt meerdere spanningsuitgangen, batterijoplading, batterijbeheer en optimalisatie van batterijduur, enz.
  • Maakt gebruik van een AMOLED-scherm, met voordelen zoals hoog contrast, brede kijkhoek, rijke kleuren, snelle respons, dunner ontwerp en laag stroomverbruik, enz.

AMOLED-parameters

Displaypaneel AMOLED Schermgrootte 1,75 inch
Resolutie 466 × 466 pixels Displaykleuren 16,7M
Helderheid 700 cd/㎡ Contrastverhouding 100000:1
Communicatie Interface QSPI Driver-IC CO5300
Aanraking Ondersteund Touch IC CST9217

Kleine afmeting, meer touch-mogelijkheden

Geschikt voor diverse slimme apparaatontwikkeling en kan menselijke-computerinteractie realiseren. Ondersteunt aansluiting op een batterij voor onafhankelijke werking

ESP32-S3 1.75 inch touch display ontwikkelbord, touch demo

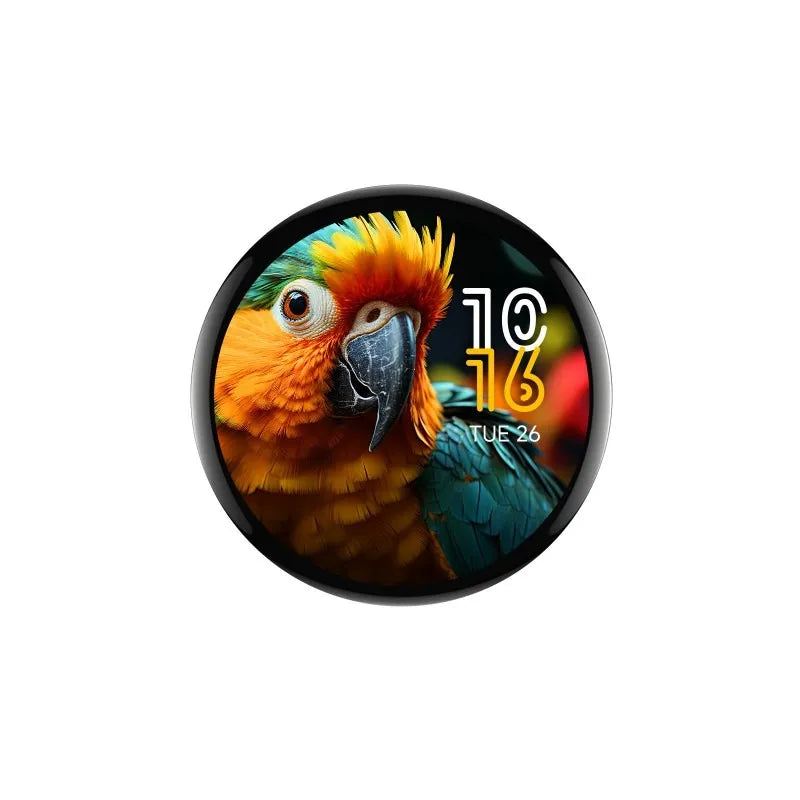

Gebruikt AMOLED scherm

De volgende generatie displaytechnologie, vergeleken met traditionele LCD-displays, heeft het AMOLED scherm een precieze lichtregelingscapaciteit, wat resulteert in meer delicate kleuren, meer beelddetails en levendigere video's en afbeeldingen

ESP32-S3 Touch AMOLED 1.75, gebruikt AMOLED scherm

178° brede kijkhoek

Uitstekende weergaveprestaties, 16,7M kleuren, brede kijkhoek

ESP32-S3 Touch AMOLED 1.75, met brede kijkhoek

Onboard audio codec

Ondersteunt hoogwaardige audioprocessing, biedt heldere en hoogwaardige audio-invoer en -uitvoer

ESP32-S3 Touch AMOLED 1.75, onboard audio codec

Ondersteunt AI spraakinteractie

Maakt toegang mogelijk tot online grote modelplatforms zoals DeepSeek, Doubao, enz.

ESP32-S3 Touch AMOLED 1.75, maakt toegang tot online grote modelplatforms mogelijk

ESP32-S3 Touch AMOLED 1.75, AI spraakinteractie demo


Ondersteunt ESP-IDF, Arduino

Uitgebreide SDK, ontwikkelbronnen, tutorials om je gemakkelijk op weg te helpen

ESP32-S3 Touch AMOLED 1.75, ondersteunt ESP-IDF ESP32-S3 Touch AMOLED 1.75, ondersteunt Arduino

Wi-Fi en BLE 5 ondersteuning

ESP32-S3 integreert 2,4 GHz Wi-Fi (802.11 ax/b/g/n) met 40 MHz bandbreedte-ondersteuning, zijn Bluetooth Low Energy subsystem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh

ESP32-S3 Touch AMOLED 1.75, met Wi-Fi en BLE 5 ondersteuning

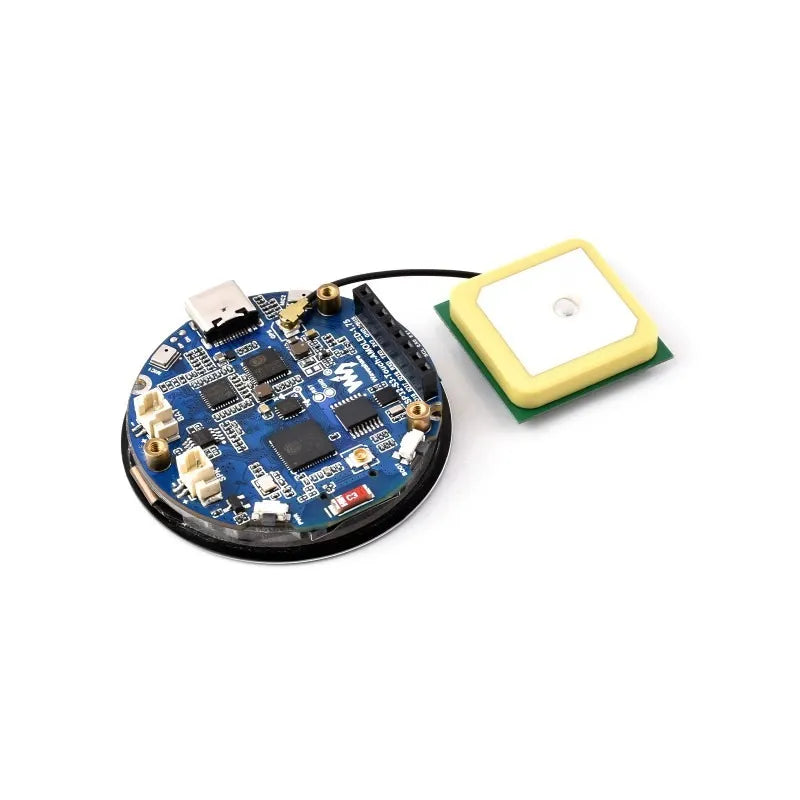

Wat Aan Boord Is

ESP32-S3 1,75 inch aanraakdisplay ontwikkelbord, aan boord componenten
  1. ESP32-S3R8
    De SoC met WiFi en Bluetooth, tot 240MHz werkfrequentie, met onboard 8MB PSRAM
  2. Onboard antenne
    Ondersteunt 2,4 GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE)
  3. IPEX1-connector
    Overschakelen naar gebruik van de externe antenne door het opnieuw solderen van een aan boord aanwezige weerstand
  4. PWM-knop
    voor het in- en uitschakelen van de systeemvoeding, ondersteunt aangepaste functie
  5. BOOT knop
    voor apparaatstart en functiedebugging
  6. MX1.25 2P luidsprekerheader
  7. TCA9554
    GPIO-expanderchip
  8. PCF85063
    RTC-chip
  9. QMI8658
    6-assige IMU bevat een 3-assige gyroscoop en een 3-assige versnellingsmeter
  1. AXP2101
    Hoog geïntegreerde vermogensbeheer IC
  2. 2,54 mm 8PIN header
    voor debugging en het aansluiten van randapparatuur
  3. Dubbele microfoons
    met aan boord echo-onderdrukkingscircuit, waardoor audio-opname van hogere kwaliteit mogelijk is
  4. IPEX 1 GPS-connector
    voor het aansluiten van GPS-antenne (alleen voor de GPS-versie, met ingebouwde LC76G-module)
  5. Type-C poort
    ESP32-S3 USB-interface, voor programmeren en logboekweergave
  6. ES7210
    Echo-onderdrukkingsalgoritmechip, voor het verminderen van echo en het verbeteren van de nauwkeurigheid van audio-opname
  7. MX1.25 lithiumbatterij-header
    MX1.25 2P-connector, voor 3,7V lithiumbatterij, ondersteunt laden en ontladen

Afmetingen overzicht

zonder behuizing

ESP32-S3 1,75 inch aanraakdisplay ontwikkelbord, omtrekafmetingen

met beschermhoes

ESP32-S3 1,75 inch aanraakdisplay ontwikkelbord, omtrekafmetingen met behuizing
