Waveshare ESP32-S3 1.43inch AMOLED Display 466×466 QSPI metalen behuizing

Waveshare ESP32-S3 1.43inch AMOLED Display 466×466 QSPI metalen behuizing

32,95 €

ESP32-S3 1,43 inch AMOLED Display Ontwikkelbord, 466×466, QSPI Interface Rond Display, Aan boord Versnellingsmeter en Gyroscoop Sensor, RTC Chip, Optioneel Voor CNC Metalen Behuizing, ESP32 Met Display

466 × 466 Resolutie, AMOLED Rond Display, Aan boord Meerdere Interfaces

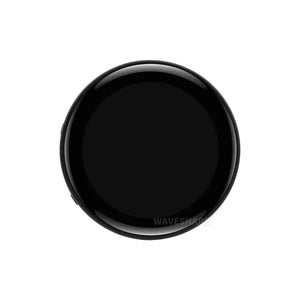

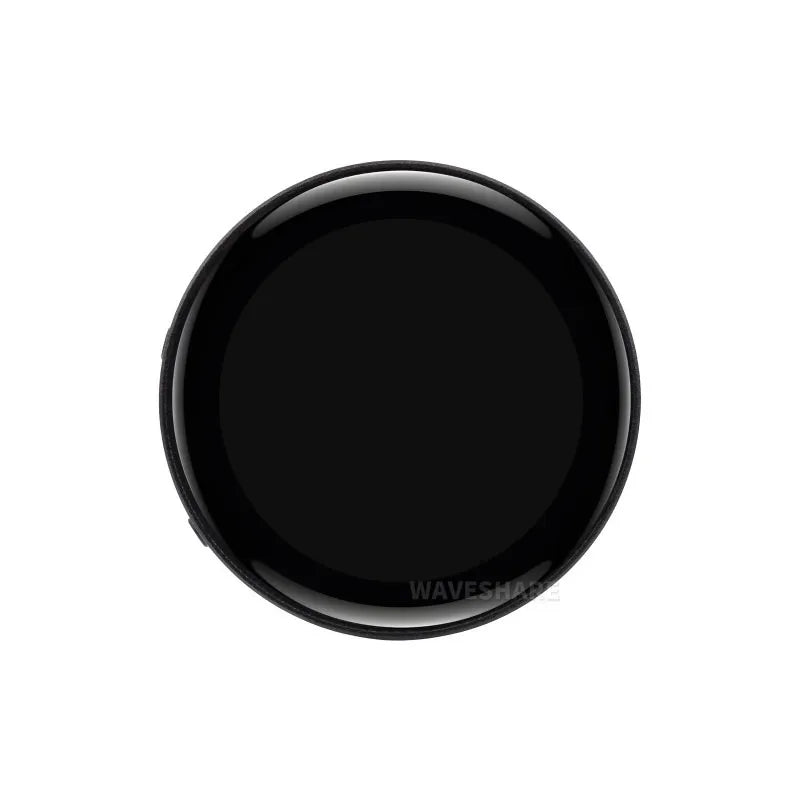

ESP32-S3 Touch AMOLED 1.43, vooraanzicht ESP32-S3 Touch AMOLED 1.43, kenmerken

Versie-opties

ESP32-S3-Touch-AMOLED-1.43

ESP32-S3-Touch-AMOLED-1.43
Standaardversie, zonder behuizing

ESP32-S3-Touch-AMOLED-1.43-B

ESP32-S3-Touch-AMOLED-1.43-B

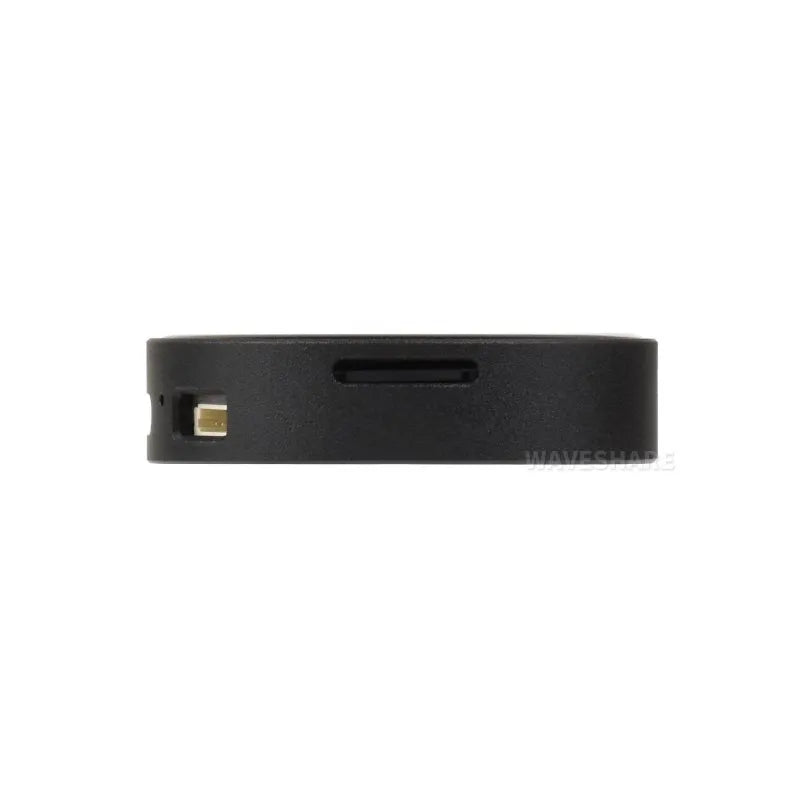

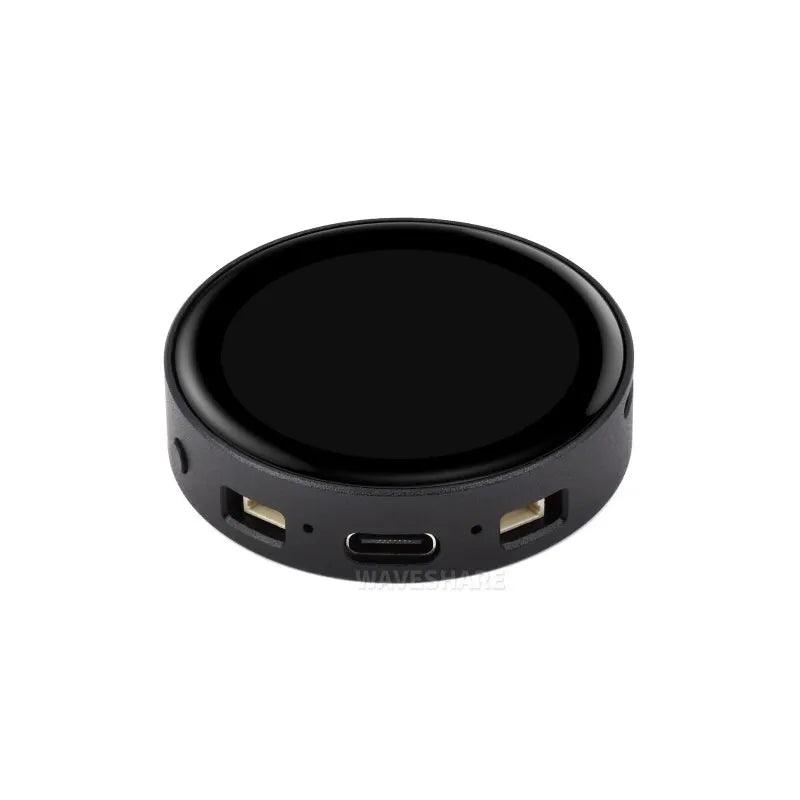

Met CNC metalen behuizing, betere bescherming

Productkenmerken

Dit product gebruikt de ESP32-S3R8 chip met 2,4GHz WiFi en Bluetooth BLE 5 ondersteuning, integreert grote capaciteit Flash en PSRAM. Aan boord 1,43 inch AMOLED-display dat soepel GUI-programma's zoals LVGL kan draaien. Aan boord rijke perifere bronnen zoals RTC-chip, QMI8658 6-assige IMU, TF-kaartsleuf, lithiumbatterijheader, enz., en gereserveerde USB-, UART-, I2C- en GPIO-pinheaders, wat sterke compatibiliteit en uitbreidbaarheid biedt. Geschikt voor snelle ontwikkeling van HMI en andere ESP32-S3-toepassingen.

  • Uitgerust met krachtige Xtensa 32-bit LX7 dual-core processor, tot 240MHz hoofdfrequentie.
  • Ondersteunt 2,4GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met een ingebouwde antenne. Ondersteunt overschakelen naar gebruik van externe antenne via het opnieuw solderen van een onboard weerstand.
  • Ingebouwde 512KB SRAM en 384KB ROM, met aan boord 16MB Flash en 8MB PSRAM.
  • Aan boord 1,43 inch AMOLED-display, QSPI-interface, 466 × 466 resolutie, 16,7M kleuren.
  • Ondersteunt capacitieve touchfunctie die wordt aangestuurd via I2C-interface.
  • Aan boord QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor het detecteren van bewegingsgebaren, stappen tellen, enz.
  • Aan boord PCF85063 RTC-chip met gereserveerde SH1.0 RTC-batterijheader (ondersteunt opladen) voor RTC-functievereisten.
  • Aan boord RST-knop en programmeerbare BOOT-knop voor eenvoudige ontwikkeling van aangepaste functies.
  • Aan boord 3,7V MX1.25 lithiumbatterij oplaad-/ontlaadheader.
  • Aan boord een TF-kaartsleuf voor externe TF-kaartopslag van afbeeldingen of bestanden.
  • Aan boord USB Type-C-poort voor stroomvoorziening, programma downloaden en debuggen, handiger voor ontwikkelingsgebruik.
  • Aan boord UART- en I2C SH1.0 4PIN-connector, gereserveerde 2 × 14PIN 1,27mm pitch headers, geschikt voor meerdere GPIO-interfaces.
  • Optioneel voor CNC metalen behuizing, met een duidelijke en kleurrijke label aan de achterkant, mooi uiterlijk en gemakkelijk mee te nemen.

AMOLED-parameters

Displaypaneel AMOLED Schermgrootte 1,43 inch
Resolutie 466×466 Displaykleuren 16,7M
Helderheid 350 cd/㎡ Contrastverhouding 60000:1
Communicatie Interface QSPI Driver-IC SH8601/C05300
Aanraking Ondersteund Touch IC FT3168/FT6146


Toepassingsscenario's

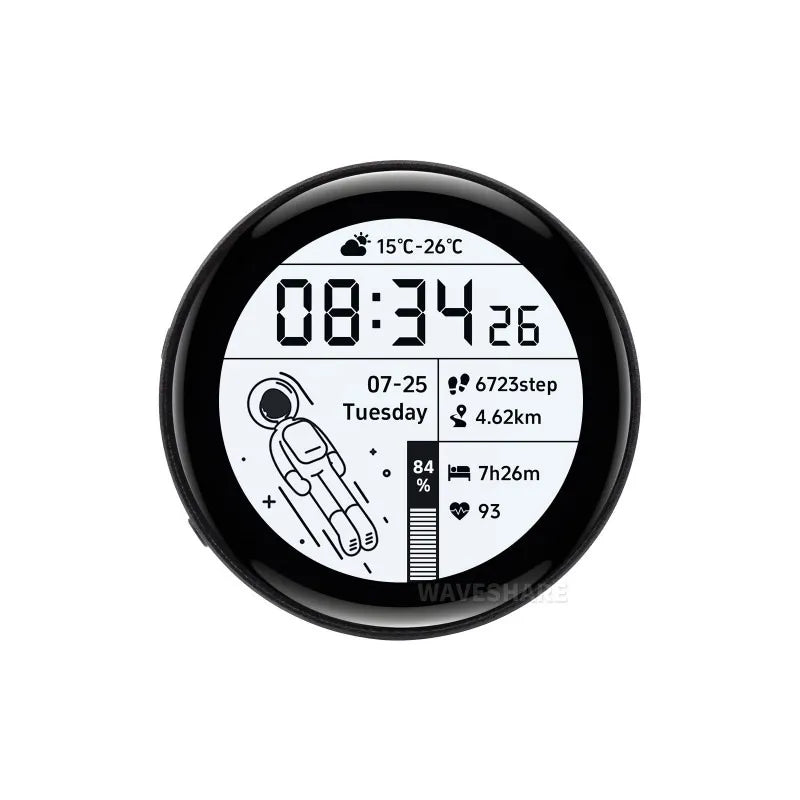

ESP32-S3 Touch AMOLED 1.43, toepassingsscenario's

Gebruikt AMOLED-scherm

De displaytechnologie van de volgende generatie, vergeleken met traditionele LCD-displays, kenmerkt het AMOLED-scherm zich door nauwkeurige lichtregeling, wat resulteert in fijnere kleuren, meer beelddetails en levendigere videobeelden.

ESP32-S3 Touch AMOLED 1.43, gebruikt een AMOLED-scherm

178° brede kijkhoek

Uitstekende weergaveprestaties, 16,7M kleuren, brede kijkhoek.

ESP32-S3 Touch AMOLED 1.43, met brede kijkhoek


Ondersteunt ESP-IDF, Arduino IDE

Uitgebreide SDK, ontwikkelbronnen, tutorials om je gemakkelijk op weg te helpen.

ESP32-S3 Touch AMOLED 1.43, ondersteunt ESP-IDF, Arduino


Wi-Fi en BLE 5 ondersteuning

ESP32-S3 integreert 2.4 GHz Wi-Fi (802.11 ax/b/g/n) met 40 MHz bandbreedte ondersteuning. Het Bluetooth Low Energy subsysteem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh.

ESP32-S3 Touch AMOLED 1.43, met Wi-Fi- en BLE 5-ondersteuning

Interface-definitie

Het aanpassen van meerdere GPIO-interfaces biedt sterke compatibiliteit en uitbreidbaarheid.

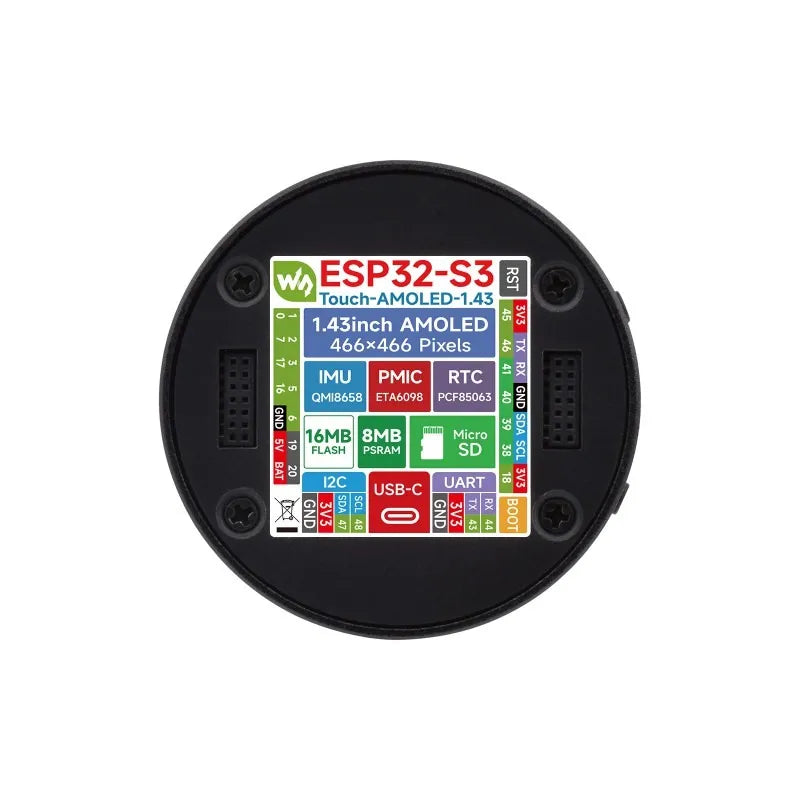

ESP32-S3 Touch AMOLED 1.43, interface-definitie
ESP32-S3 AMOLED-definitie
AMOLED pin ESP32-S3 pin Beschrijving
QSPI_CS GPIO9 QSPI-chipselectie
QSPI_CLK GPIO10 QSPI klok pin
QSPI_D0 GPIO11 QSPI D0 data
QSPI_D1 GPIO12 QSPI D1 data
QSPI_D2 GPIO13 QSPI D2 data
QSPI_D3 GPIO14 QSPI D3 data
AMOLED_RESET GPIO21 AMOLED reset pin
AMOLED_EN GPIO42 AMOLED inschakelpin
TP_SDA GPIO47 TP I2C datapin
TP_SCL GPIO48 TP I2C klokpin


Wat Aan Boord Is

ESP32-S3 Touch AMOLED 1.43, onboard componenten
  1. ESP32-S3R8
  2. 16MB Flash
  3. QMI8658 oriëntatiesensor
    6-assige IMU bevat een 3-assige gyroscoop en een 3-assige versnellingsmeter
  4. PCF85063
    RTC-chip
  5. 3,7V Lithium batterijheader
  6. TF-kaartsleuf
    aan de achterkant van de PCB
  7. RTC batterij header
  8. I2C 4PIN-connector
  1. Oplaadindicator
  2. USB Type-C poort
  3. Stroomindicator
  4. UART 4PIN-connector
  5. BOOT knop
  6. Resetknop
  7. IPEX1-connector
    Overschakelen naar gebruik van externe antenne via het opnieuw solderen van een onboard weerstand
  8. Onboard keramische antenne

Omtrekafmetingen

ESP32-S3-Touch-AMOLED-1.43

ESP32-S3-Touch-AMOLED-1.43, omtrekafmetingen

ESP32-S3-Touch-AMOLED-1.43-B

ESP32-S3-Touch-AMOLED-1.43-B, omtrekafmetingen
