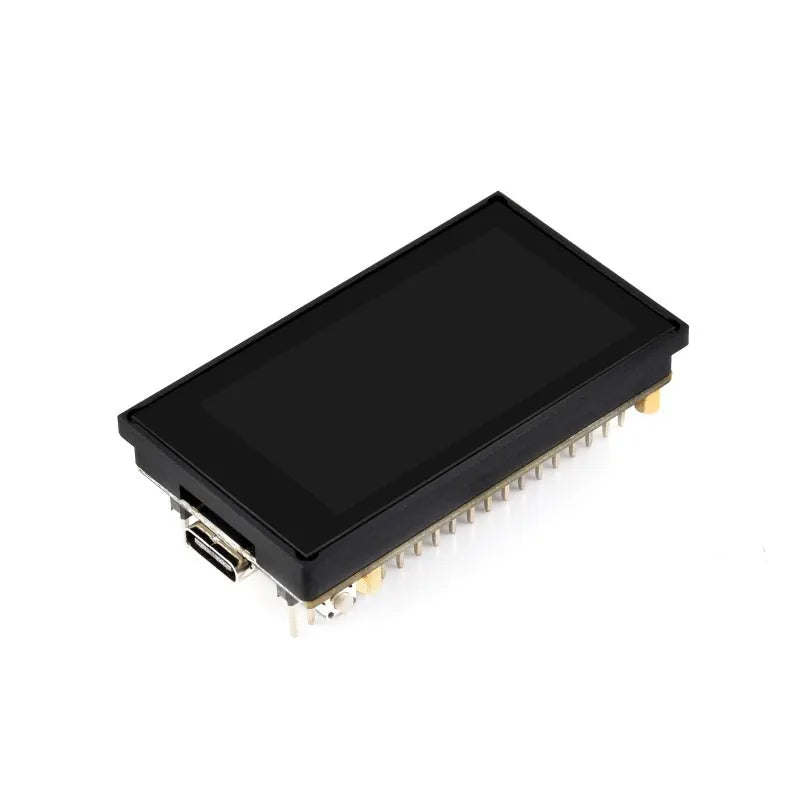

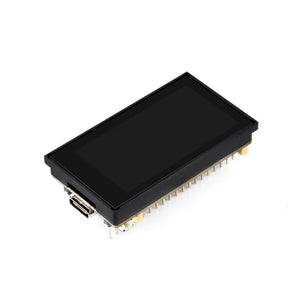

Waveshare ESP32-S3 1.9inch Touch Display Ontwikkelbord 170×320 262K

Waveshare ESP32-S3 1.9inch Touch Display Ontwikkelbord 170×320 262K

19,85 €

Deze ESP32-S3 ontwikkelbord heeft een levendig 1,9-inch display, met een resolutie van 170×320 pixels en 262K kleuren. Aangedreven door een 32-bit LX7 dual-core processor die tot 240MHz draait, ondersteunt het 90° hardware-rotatie en is beschikbaar met of zonder touchfunctionaliteit. Een geïntegreerde ST7789V2 display driver zorgt voor scherpe en heldere beelden.

Versie-opties

ESP32-S3-LCD-1.9

ESP32-S3-LCD-1.9
zonder touchbediening

ESP32-S3-Touch-LCD-1.9

ESP32-S3-Touch-LCD-1.9
met touchbediening

Productkenmerken

Dit product maakt gebruik van de ESP32-S3R8 chip, die 2,4GHz WiFi en Bluetooth BLE 5 connectiviteit biedt, samen met Flash en PSRAM met hoge capaciteit. Het integreert een 1,9-inch LCD-display dat soepel GUI-toepassingen zoals LVGL kan draaien. Belangrijke kenmerken zijn ook een ingebouwde QMI8658 6-assige IMU, een TF-kaartsleuf en een Lithium batterijheader. De compatibiliteit met Pico headers zorgt voor brede uitbreidbaarheid, waardoor het ideaal is voor snelle HMI en andere ESP32-S3 applicatieontwikkeling.

  • Uitgerust met een krachtige Xtensa 32-bit LX7 dual-core processor, met een hoofdfrequentie tot 240MHz.
  • Ondersteunt 2,4GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met een ingebouwde antenne.
  • Ingebouwde 512KB SRAM en 384KB ROM, aangevuld met onboard 16MB Flash en 8MB PSRAM.

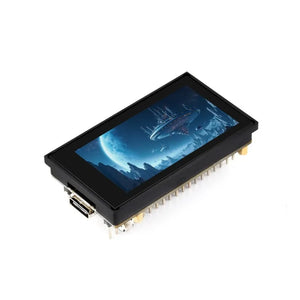

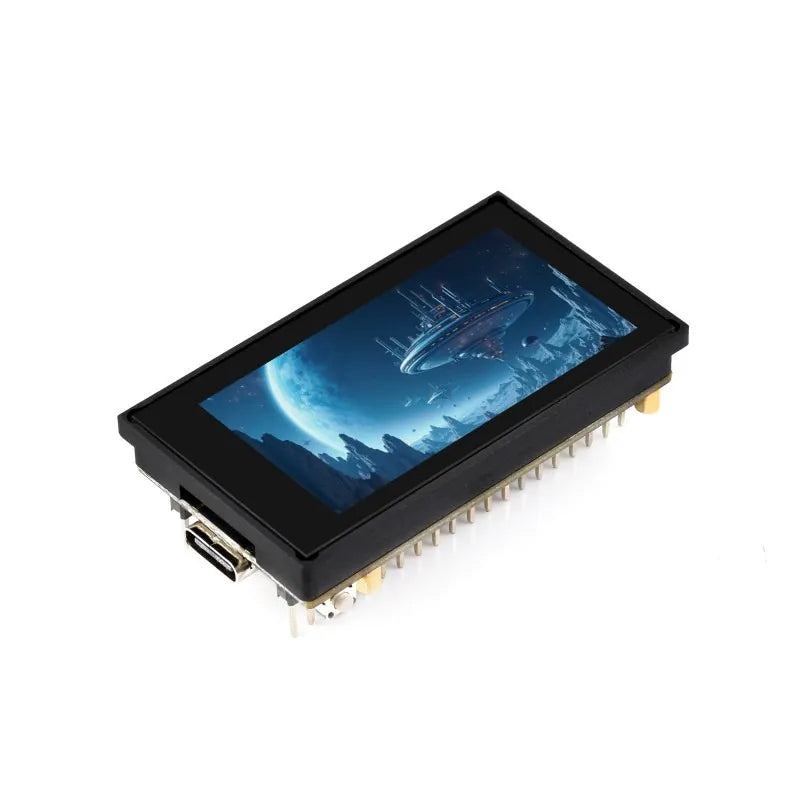

  • Voorziet in een 1,9-inch LCD-scherm met 170 × 320 resolutie en 262K kleuren, voor heldere en levendige beelden.
  • Bevat een ingebouwde QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor bewegingsgebaarherkenning en staptelling.
  • Ingebouwde USB Type-C poort voor stroomvoorziening, programma downloaden en debuggen, wat het ontwikkelgemak verhoogt.
  • Bevat een 3,7V MX1.25 Lithium batterij oplaad-/ontlaadheader.
  • Een ingebouwde TF-kaartsleuf maakt externe opslag van afbeeldingen of bestanden mogelijk.
  • Compatibel met Pico-header, biedt meerdere randapparaatinterfaces voor sterke compatibiliteit en uitbreidbaarheid.

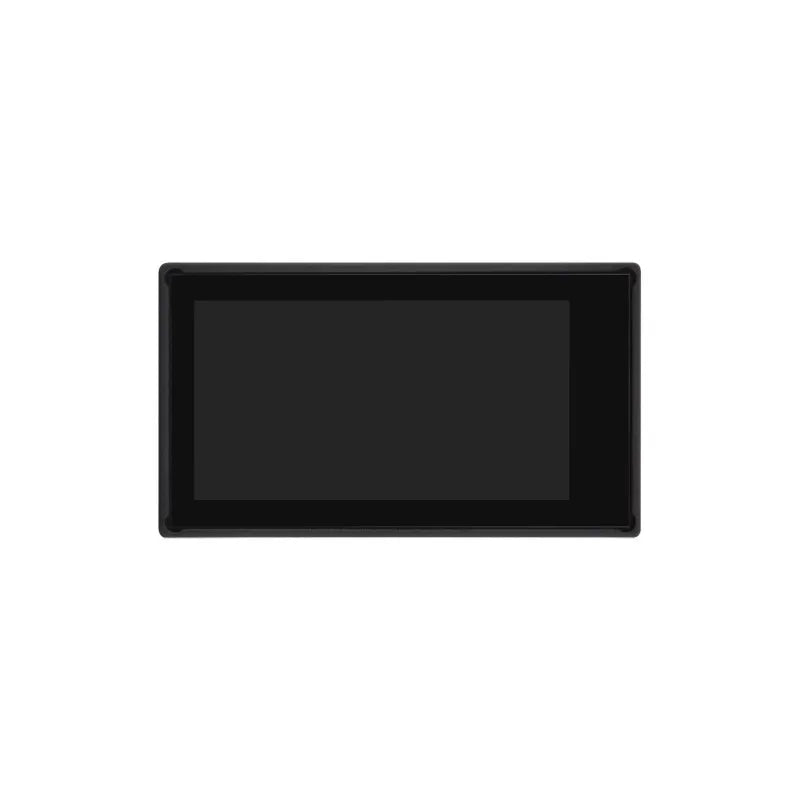

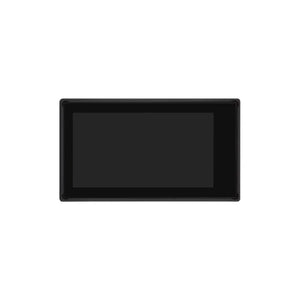

LCD-parameters

Displaypaneel LED Schermgrootte 1,9 inch
Resolutie 170×320 Displaykleuren 262K
Helderheid 500 cd/㎡ Contrastverhouding 900:1
Communicatie Interface SPI Driver-IC ST7789V2
Aanraking Ondersteund (alleen Touch-versie) Touch IC
CST816 (alleen Touch-versie)

Toepassingsscenario's

ESP32-S3 Touch LCD 1.9, toepassingsscenario's

Ondersteunt ESP-IDF, Arduino IDE

Uitgebreide SDK, ontwikkelbronnen en tutorials om je gemakkelijk op weg te helpen.

ESP32-S3 Touch LCD 1.9, ondersteunt ESP-IDF ESP32-S3 Touch AMOLED 1.64, ondersteunt ESP-IDF, Arduino

Wi-Fi en BLE 5 ondersteuning

De ESP32-S3 integreert 2,4 GHz Wi-Fi (802.11 ax/b/g/n) met ondersteuning voor 40 MHz bandbreedte. Het Bluetooth Low Energy-subsyteem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh.

ESP32-S3 Touch LCD 1.9, met Wi-Fi en BLE 5 ondersteuning

Interface Definitie

Compatibel met Pico-header, dit bord kan worden gebruikt met diverse Raspberry Pi Pico HATs, wat sterke compatibiliteit en uitbreidbaarheid biedt.

ESP32-S3 LCD 1.9, interface definitie ESP32-S3 LCD 1.9, display pin definitieESP32-S3 Touch LCD 1.9, touch bedieningspin definitie

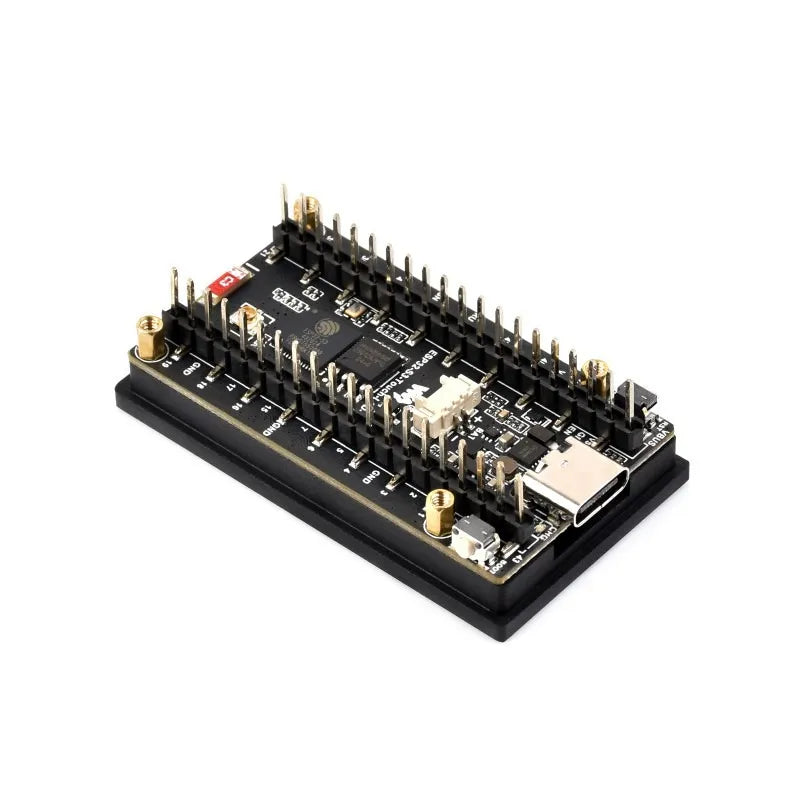

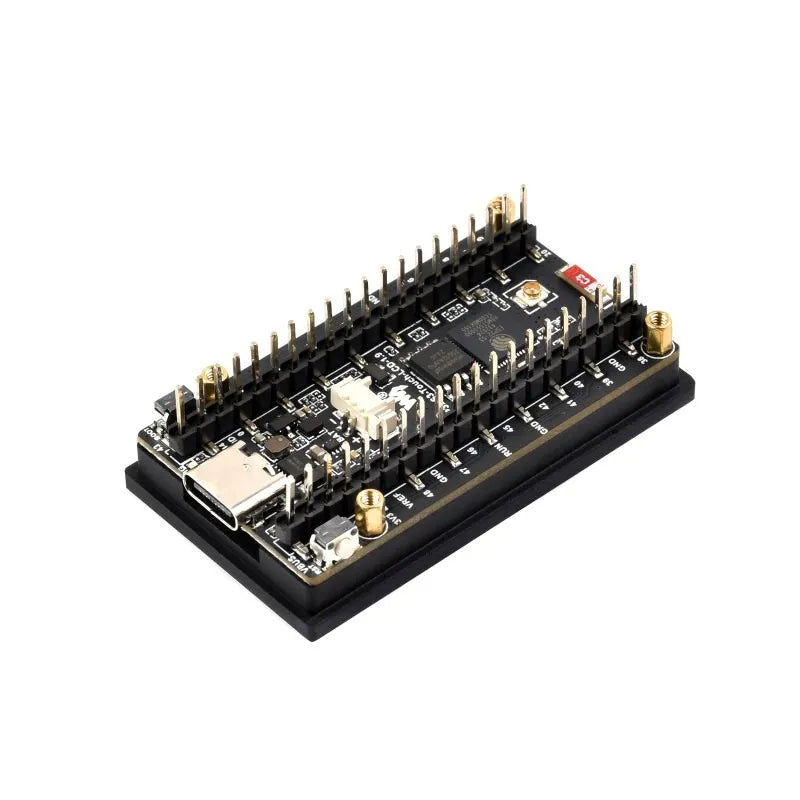

Wat Aan Boord Is

ESP32-S3 Touch LCD 1.9, onboard componenten

  1. ESP32-S3R8
    dual-core processor, tot 240MHz werkfrequentie
  2. W25Q128 16MB Flash
  3. MX1.25 batterij header
    MX1.25 2PIN connector, voor 3,7V Lithium batterij, ondersteunt laden en ontladen
  4. RESET-knop
  5. USB Type-C poort
    voor stroominvoer en gegevensoverdracht
  6. TF-kaartsleuf (aan de achterkant)
    Ondersteunt TF-kaart voor uitgebreide opslag
  7. Oplaadindicator
    Lithiumbatterij oplaadindicator, gaat branden tijdens het opladen, uit wanneer volledig opgeladen
  1. BOOT knop
    voor het downloaden van programma of het ingaan van de bootmodus
  2. WS2812 RGB LED (alleen voor niet-touch versie)
    voor kleurrijke lichteffecten, aan de achterkant van de PCB
  3. QMI8658 sensor (aan de achterkant)
    6-assige IMU bevat een 3-assige gyroscoop en een 3-assige versnellingsmeter
  4. IPEX1-connector (alleen voor touch-versie)
    Overschakelen naar gebruik van externe antenne via het opnieuw solderen van een onboard weerstand
  5. Onboard keramische antenne
    Onboard antenneontwerp voor ruimtebesparing en signaalstabiliteit

Omtrekafmetingen

zonder touchversie

ESP32-S3 LCD 1.9, omtrekafmetingen

met touchversie

ESP32-S3 Touch LCD 1.9, omtrekafmetingen
