Voltmeter bouwpakket - VOT - 8

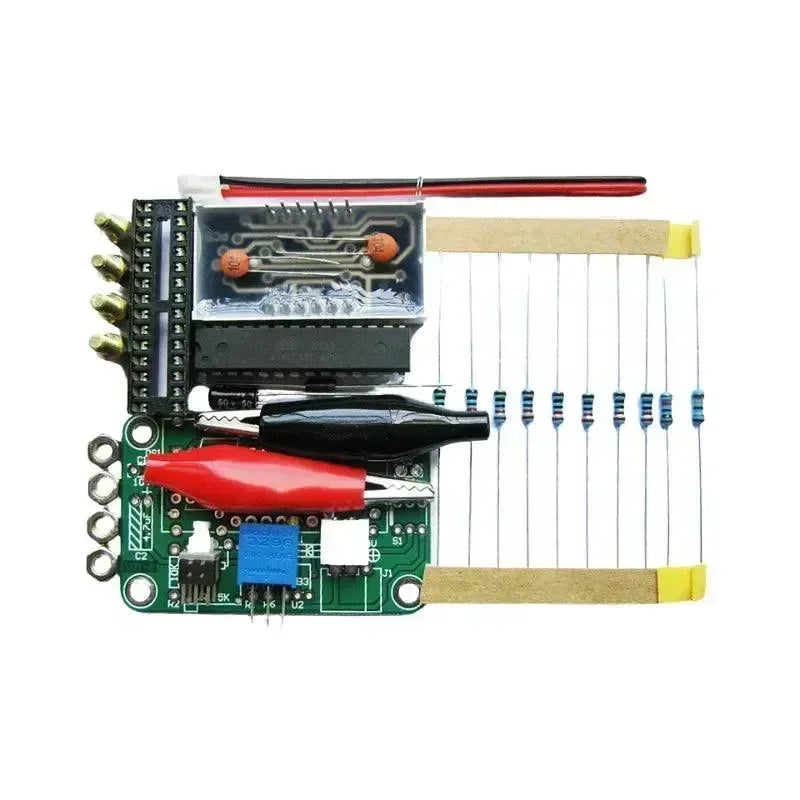

De VOT-8 Voltmeter DIY Kit biedt een boeiende manier om meer te leren over elektronica terwijl u een volledig functionele voltmeter bouwt. Deze kit is ideaal voor studenten, hobbyisten en doe-het-zelvers en is perfect voor het meten van gelijkspanningen in verschillende projecten, met twee modi voor extra flexibiliteit.

Parameters

Kitnaam: DIY-kit voor voltmeter

Model: VOT-8

Bedrijfsspanning: DC 3,5 ~ 25V

PCB-afmetingen: 33 mm x 52 mm

Meetbereik: DC 0~30V

Meetnauwkeurigheid: 0,1 V

Een druk-knopschakelaar bestuurt de VOT-8 voltmeterkit en kan werken in een tweedraads- of driedraadsconfiguratie. (De bedrading is bij levering geconfigureerd voor tweedraadsmodus.)

Montagestappen

1. Soldeer de 10 weerstanden (3 aan de voorkant en 7 aan de achterkant in het rode kader).
2. Soldeer de condensatoren, diodes en potentiometer.
3. Soldeer de drukknopschakelaar (zorg ervoor dat deze in de juiste richting staat).
4. Installeer de IC-socket vanaf de achterkant van het bord en soldeer deze vanaf de voorkant.
   • Snijd overtollige pinnen af van de IC-socket om interferentie met het LED-display te voorkomen.
5. Installeer de LED-display.
6. Installeer de microcontroller en koperen afstandhouders (let op de richting van de microcontroller).

Deze kit biedt een uitstekende gelegenheid om meer te leren over spanningsmeetcircuits en een praktische voltmeter te bouwen.
