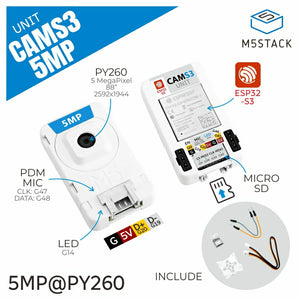

Unit CamS3-5MP – Hoge-resolutie ESP32-S3 Wi-Fi cameramodule
Unit CamS3-5MP is een compact, hoogwaardig cameramodule gebouwd rond de ESP32-S3-WROOM-1-N16R8 microcontroller. Ontworpen voor cloud-gebaseerde beeldtransmissie, ondersteunt het Wi-Fi connectiviteit, lokale microSD opslag en USB seriële communicatie via de meegeleverde Grove2USB-C adapter.
🚀 Kenmerken
- ESP32-S3-WROOM-1-N16R8 dual-core 240 MHz processor met ingebouwde Wi-Fi antenne
- 5 MP PY260 camera met 88° DFoV en 2592 × 1944 resolutie
- 8 MB PSRAM en 16 MB Flash voor snelle beeldverwerking
- Ingebouwde microSD-kaartsleuf voor lokale gegevensopslag
- PDM-microfoon (MSM1261D4030HCPM) voor audio-opname
- Programmeervolle indicator-LED voor statusindicatie
- EzData cloud upload voor externe monitoring
-
HY2.0-4P poort voor USB-communicatie en firmware-updates

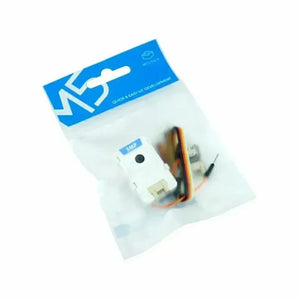

📦 Pakket Inbegrepen
- 1 × Unit CamS3-5MP
- 1 × Grove2USB-C adapter
- 2 × Mannelijke naar mannelijke jumperdraden
- 1 × HY2.0-4P Grove-kabel (20 cm)

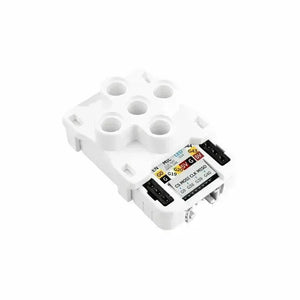

- 1 × LEGO-compatibele montageadapter
🛠️ Toepassingen
- Afstandsbeveiliging
- Time-lapse fotografie
- Industriële automatisering
-
IoT beeldbewaking
📚 Handleidingen & Bronnen
📐 Technische Specificaties
| Specificatie | Gegevens |
|---|---|
| MCU | ESP32-S3-WROOM-1-N16R8 |
| Kloksnelheid | Dual-core 240 MHz |
| RAM | 8 MB PSRAM |
| Flits | 16 MB |
| Camera | 5 MP PY260 |
| Scherpstellen | Vastgezet op 0,6 m |
| Uitvoerformaat | JPEG |
| Gezichtsveld (DFoV) | 88° |
| Microfoon | PDM MSM1261D4030HCPM |
| Opslag | microSD-kaartsleuf |
| Bedrijfstemperatuur | 0 ~ 40 °C |
| Productafmetingen | 40,0 × 24,0 × 11,0 mm |
| Productgewicht | 11,1 g |
| Verpakkingsafmetingen | 138,0 × 93,0 × 12,0 mm |
| Brutogewicht | 19,2 g |
🔌 Pin Mapping
HY2.0-4P UART-poort
| Pin | Kleur | Functie |
|---|---|---|
| Zwart | GND | Ondergrond |
| Rood | 5V | Vermogen |
| Geel | G20 | UART TX |
| Wit | G19 | UART RX |
Camera-interface
| Signaal | Camera Pin | ESP32-S3 GPIO |
|---|---|---|
| SCCB-klok | SIO_C | G41 |
| SCCB-gegevens | SIO_D | G17 |
| Systeemklok | XCLK | G11 |
| Verticale Synchronisatie | VSYNC | G42 |
| Horizontale Referentie | HREF | G18 |
| Pixelklok | PCLK | G12 |
| Pixelgegevens Bit 0 | Y2 | G6 |
| Pixelgegevens Bit 1 | Y3 | G15 |
📄 Schema's
Download Unit CamS3-5MP Schema's (PDF)
⚙️ Programmeertip
Om downloadmodus te activeren via Grove2USB-C, sluit de G0 en GND pinnen kort met de jumperdraden voordat u het apparaat inschakelt.
📷 Unit CamS3-5MP – ESP32-S3 5MP Wi-Fi Camera Module
Unit CamS3-5MP is een hoogresolutiemodule aangedreven door de ESP32-S3-WROOM-1-N16R8. Het ondersteunt Wi-Fi beeldtransmissie, lokale microSD-opslag en USB seriële communicatie via de meegeleverde Grove2USB-C adapter. Ideaal voor remote monitoring, time-lapse fotografie en industriële automatisering.
🔧 Uitgebreide Camera Pin Mapping
| Signaal | Camera Pin | ESP32-S3 GPIO |
|---|---|---|
| Pixelgegevens Bit 2 | Y4 | G16 |
| Pixelgegevens Bit 3 | Y5 | G7 |
| Pixelgegevens Bit 4 | Y6 | G5 |
| Pixelgegevens Bit 5 | Y7 | G10 |
| Pixelgegevens Bit 6 | Y8 | G4 |
| Pixelgegevens Bit 7 | Y9 | G13 |
| Camera resetten | RESET | G21 |
| Camera uitschakelen | PWDN | GND |
| Voeding | AVDD / DOVDD | 2,8 V |
| Voeding | DVDD | 1,2 V |
| Ondergrond | GND | GND |
📌 Toewijzingen van randapparatuurpinnen
| Unit CAMS3-5MP | G19 | G20 | G9 | G38 | G39 | G40 | G14 | G47 | G48 |
|---|---|---|---|---|---|---|---|---|---|
| Grove | RX/D- | TX/D+ | |||||||
| SD-kaartsocket | CS | MOSI | CLK | MISO | |||||
| Programmeervolle LED | LED | ||||||||
| Mic | CLK | DATA |
📁 Datasheets
🧰 Software & Firmware
⚙️ EasyLoader
| Easyloader | Downloaden | Opmerking |
|---|---|---|
| Unit CamS3-5MP Firmware Easyloader | Downloaden | / |
Na het flashen, verbind met UnitCAMS3-WiFi, open 192.168.4.1 in uw browser, en klik Stroom om live beelden te bekijken. EzData-functies omvatten cloudstreaming, audio-opname en SD-kaartopslag.
📊 Productvergelijking
| Product | SoC | Geheugen & Flash | Camera | Microfoon | Downloadtool | Downloadmethode |
|---|---|---|---|---|---|---|
| Unit CAM (U109) | ESP32-WROOM-32E | 520 KB SRAM, 4 MB SPI flash | OV2640 2 MP | / | ESP32-Downloader | USB-TTL |
| Unit CAMS3 (U174) | ESP32-S3-WROOM-1-N16R8 | 8 MB PSRAM, 16 MB Flash | OV2640 2 MP | MSM1261D4030HCPM | Grove2USB-C | CDC |
| Unit CAMS3 5MP (U174-B) | ESP32-S3-WROOM-1-N16R8 | 8 MB PSRAM, 16 MB Flash | PY260 5 MP | MSM1261D4030HCPM | Grove2USB-C | CDC |
