Verkeerssignaalmodule

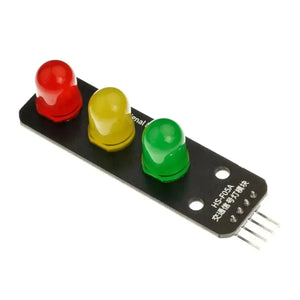

LED is de afkorting van light-emitting diode, die is gemaakt van gemengde verbindingen, namelijk gallium (Ga), arseen (AS) en fosfor (P). Galliumfosfidediodes zenden rood licht uit, galliumfosfidediodes zenden groen licht uit en siliciumcarbidediodes zenden geel licht uit. De omgekeerde doorslagspanning van de lichtgevende diode is 5V. De positieve volt-ampère-karakteristiek is te steil en de module is uitgerust met een stroombegrenzende weerstand om de stroom die door de buis vloeit tijdens gebruik te regelen. Het verkeerslicht is uitgerust met 3 LED-lampjes in verschillende kleuren op het bord en het licht kan worden in- en uitgeschakeld door de bijbehorende pinnen te bedienen.

Schematische diagram
