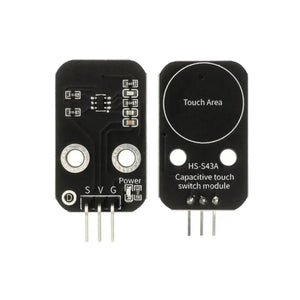

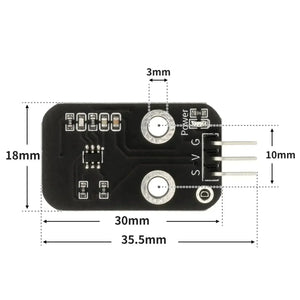

Aanraaksensor

Een aanraaksensor is een aanraakschakelaarmodule gebaseerd op het principe van capacitieve detectie. Wanneer een mens of metaal het vergulde contactoppervlak van de sensor aanraakt, wordt dit gedetecteerd. Naast directe aanraking met het metalen oppervlak kan ook contact door een bepaalde dikte van materialen zoals plastic of glas worden gedetecteerd. De gevoeligheid van de sensor varieert afhankelijk van de grootte van het contactoppervlak en de dikte van het afdekmateriaal. De module heeft twee uitgangsmodi, die kunnen worden geschakeld door de soldeerbrug te verwisselen. Op de module bevindt zich een kortsluitpunt dat wordt gebruikt om de modus te wijzigen. Door de bovenste twee kortsluitpunten te solderen, schakelt de modus van de module over naar de schakelmodus, waarmee een niet al te complexe, aanraakgestuurde lamp kan worden gemaakt. Door de onderste twee kortsluitpunten te solderen, schakelt de modulemodus over naar de knopmodus, die kan worden gebruikt om fysieke knoppen te vervangen.

Opmerking:

• De module moet op een bepaalde hoogte van het vaste oppervlak worden gehouden om signaalfouten als gevolg van contact te voorkomen.
• Houd de aanraaksensor niet rechtstreeks vast, omdat hierdoor de achterste condensator kan opwarmen, wat tot brandwonden kan leiden.

Schematische diagram
