SIM7600G-H M.2 4G-HOED voor Raspberry Pi, LTE CAT4 hoge snelheid, wereldwijde dekking multi-band, 4G/3G/2G-compatibel, GNSS
SIM7600G-H M.2 4G-HOED VOOR FRAMBOZEN PI
4G/3G/2G-communicatie en GNSS-positionering, wereldwijde band
Kenmerken In Een Oogopslag

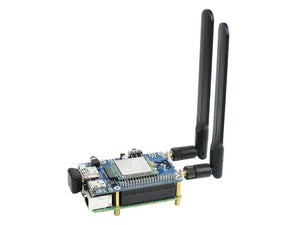

Dit is een 4G/3G/2G Raspberry Pi-communicatie-HAT met GNSS-positionering en snelle LTE CAT4 wereldwijde bandverbinding. Door hem aan te sluiten op een pc, Raspberry Pi of Jetson Nano-hostbord, kunt u eenvoudig 4G-hogesnelheidsnetwerken, cloudplatformcommunicatie, telefoongesprekken/sms en wereldwijde GNSS-positioneringsfuncties inschakelen.
-
Ondersteunt inbelverbindingen, telefoongesprekken, SMS, TCP, UDP, MQTT, HTTP(S), FTP(S), enzovoort
-
GNSS-positionering: GPS, Beidou, Glonass, Galileo, QZSS, LBS-basisstation
-
USB 3.1-poort (USB 2.0-compatibel) voor aansluiting op pc, Raspberry Pi of Jetson Nano-hostbord om snelle 4G-communicatie mogelijk te maken
-
Ingebouwde UART-, PWR- en RST-controlepin, ingebouwde spanningsniveauvertaler, ingeschakeld via DIP-schakelaar, voor gebruik met hosts zoals Raspberry Pi of Arduino
-
Ingebouwde USB-C-connector, ingeschakeld via schakelaar, voor het aansluiten van een stand-alone voeding voor de module, maakt meer belastingen mogelijk, stabiele en flexibele voeding
-
Aan/uit-schakelaar voor de voeding aan boord, resetknop en LED-indicator, eenvoudig in- en uitschakelen van de module of bewaken van de bedrijfsstatus
-
Gereserveerde 4x SMA naar IPEX antenne-interfaces, met voorgesoldeerde 2x connectoren voor eenvoudig gebruik van antennes, maken het mogelijk de positie van de SMA-antenne te wijzigen
-
Ingebouwde audio-aansluiting en audiodecoder maken audiobediening mogelijk, zoals telefoneren
-
Hoog rendement voedingscircuit, tot 3A uitgangsstroom
Module Specificaties
|
FREQUENTIEBAND
|
|
LTE Cat-4
|
LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD: B34, B38, B39, B40, B41
|
|
3G
|
UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
|
|
2G
|
GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz
|
|
GNSS
|
|
Satellietsystemen
|
GPS, Beidou, GLONASS, GALILEO, QZSS
|
|
Ontvangerstype
|
16-kanaals
|
|
C/A Code
|
|
Gevoeligheid
|
-159 dBm (GPS) / -158 dBm (GLONASS) / nader vast te stellen (BeiDou)
|
|
Koude starts: -148 dBm
|
|
Tijd-tot-eerste-fix (open lucht)
|
Koude starts: <35s
|
|
Hete starts: <1s
|
|
SMS EN AUDIO
|
|
sms
|
Ondersteunde types: MT, MO, CB, Tekst, PDU
|
|
Opslag: USIM-kaart en ME (standaard)
|
|
Audiofunctie
|
Ondersteunt echo-onderdrukking
|
|
Ondersteunt ruisonderdrukking
|
Globale Band 4G/3G/2G Ondersteuning
LTE Cat-4: tot 150 Mbps (downlink) / 50 Mbps (uplink)
3G (HSPA+): tot 42 Mbps (downlink) / 5,76 Mbps (uplink)
2G (GPRS/EDGE): tot 236,8 Kbps (downlink) / 236,8 Kbps (uplink)
Multi-systeemondersteuning, gemakkelijk te gebruiken
Ondersteunt Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT...
Sluit hem gewoon aan op de USB-poort, voer een aantal eenvoudige configuraties uit en de snelle 4G-netwerkverbinding is klaar voor gebruik
Verbindingsvoorbeelden
Gebruik een USB-kabel voor een Windows-pc of de Jetson Nano-serie
Gebruik voor Raspberry Pi 4B/3B+ of CM4-IO-BASE-A/B de speciaal gemaakte USB-adapter
Cloudcommunicatie
Ondersteunde communicatieprotocollen: TCP, UDP, FTP, FTPS, HTTP, HTTPS...
GNSS Positionering
Ondersteunt positionering van GPS, Beidou, GLONASS, Galileo, QZSS en LBS-basisstations
Telefoongesprekken en SMS-ondersteuning
Maakt het gebruik van AT-opdrachten mogelijk om te bellen of een sms te verzenden
Standaard Raspberry Pi 40PIN GPIO-header
Compatibel met de Raspberry Pi-serie en Jetson Nano, stapelbaar ontwerp voor meer hoeden

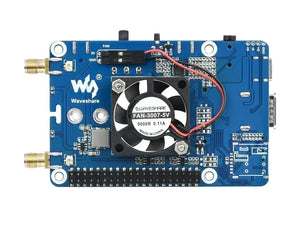

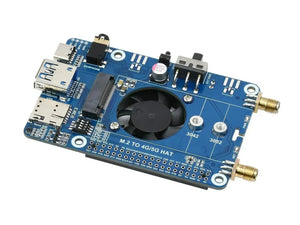

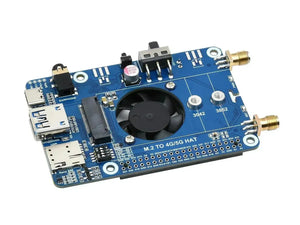

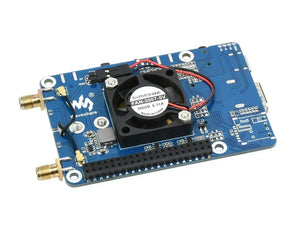

Hoge-snelheid koelfan
Betere warmteafvoer voor zowel Raspberry Pi als de 4G-module

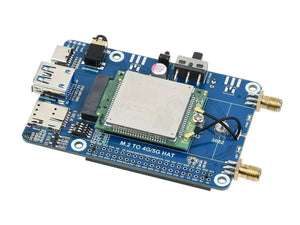

Standaard M.2 B KEY Slot
Compatibel met modules uit de SIM7600X-M.2-, SIM7906X-M.2- en A7906X-M.2-serie
Gewicht: 0,215kg
- M.2 NAAR 4G/5G HAT x1
- SIM7600G-H-M.2 x1
- Antenne 2 stuks x1
- IPEX-adapterkabel 2 stuks x1
- 2*20PIN pinheader x1
- Passieve GPS-antenne x1
- Dual plug USB3.0 kabel x1
- USB3.0-adapter x1
- USB2.0-adapter x1
- SMA beschermkap 2st x1
- Schroevenpakket x1
