Waveshare SIM7070G NB-IoT / Cat-M / GPRS / GNSS-HOED voor Raspberry Pi

Omdat dit door de modulefabrikant SIMCOM verboden is, mogen we dit product niet verzenden of enige technische ondersteuning bieden naar de volgende landen/regio's: Iran, Noord-Korea, Cuba, Soedan, Syrië.

SIM7070G NB-IoT / Cat-M / GPRS-HOED voor Raspberry Pi, wereldwijde bandondersteuning, met GNSS-positionering

NB-IOT / CAT-M / GPRS / GNSS HAT

Low Power smalband mobiele IoT-communicatiemodule voor Raspberry Pi

Gebaseerd op SIM7070G, wereldwijde bandondersteuning

Dit is een telecommunicatie-HAT voor Raspberry Pi die wereldwijde banden van NB-IoT, Cat-M en GPRS ondersteunt, evenals GNSS-positionering functie. Vanwege de voordelen zoals kleine afmetingen, lage vertraging en brede dekking, is het de ideale keuze voor IoT-toepassingen zoals intelligente instrumenten, asset-tracking, monitoring op afstand, e-health, enzovoort.

Vergeleken met SIM7080G ondersteunt deze module ook GPRS (2G); vergeleken met SIM7000C/E is het algemener vanwege de ondersteuning voor wereldwijde banden.

Kenmerken In Een Oogopslag

Standaard Raspberry Pi 40PIN GPIO-extensieheader, ondersteunt boards uit de Raspberry Pi-serie
Ondersteunt communicatieprotocollen zoals TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Ondersteunt GNSS-positionering (GPS, BeiDou, GLONASS, Galileo)
Ingebouwde USB-interface, om AT-opdrachten te testen, GPS-positioneringsgegevens te verkrijgen, enzovoort
Breakout UART-besturingspinnen, om verbinding te maken met hostboards zoals Arduino/STM32
SIM-kaartsleuf ondersteunt ALLEEN 1,8 V SIM-kaart (3V SIM-kaart is niet beschikbaar)
2x LED-indicatoren, eenvoudig om de werkstatus te controleren
Baudrate: 300~3686400 bps
Veelvoorkomende baudrate auto-negotiatie: 9600/19200/38400/57600/115200 bps
Wordt geleverd met ontwikkelbronnen en handleiding (voorbeelden voor Raspberry Pi/Arduino/STM32)

Specificaties

NB-IOT/CAT-M/2G
Band	NB IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
	Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
	GSM/GPRS/EDGE: 850/900/1800/1900MHz
Gegevenssnelheid	NB-IoT: 136Kbps(DL)/150Kbps(UL)
	Cat-M: 589Kbps(DL)/1119Kbps(UL)
	GPRS: 85,6Kbps(DL)/85,6Kbps(UL)
	EDGE: 236,8Kbps(DL)/236,8Kbps(UL)
SIM-kaart ondersteuning	NB-IoT/Cat-M/2G-kaart (ALLEEN 1,8V SIM-kaart)
Toepasselijk gebied	globaal
GNSS
Ontvangerstype	16-kanaals
Ontvangerstype	C/A-code
Band	GPS L1: 1575,42 ± 1,023MHz
	GLONASS L1: 1598,0625 ~ 1605,375MHz
	BDS B1: 1559,052 ~ 1591,788MHz
	Galileo L1: 1575,42 ± 1,023MHz
Gegevensformaat	NMEA-0183
Antenne	Actieve antenne
ANDER
Stroomvoorziening	5V
Bedrijfsspanning	5V / 3.3V (geconfigureerd via 0Ω weerstand)
Huidig verbruik	ongeveer 41mA (inactieve modus)
Bedrijfstemperatuur	-40°C ~ 85°C
Bewaar temperatuur	-45°C ~ 90°C
Dimensies	30,50 mm × 65,00 mm

Standaard Raspberry Pi 40PIN GPIO

Compatibel met boards uit de Raspberry Pi-serie

Wereldwijde bandondersteuning van NB-IoT/Cat-M/2G

NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE: 850/900/1800/1900 MHz

Cloudcommunicatie

Ondersteunt communicatieprotocollen, waaronder TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT

GNSS Positionering

Ondersteunt GPS, BeiDou, GLONASS, Galileo-positionering

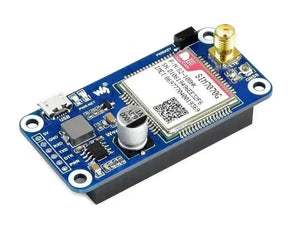

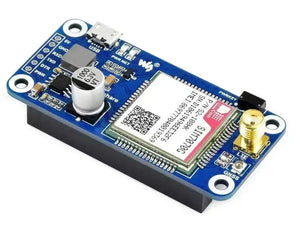

Wat is aan boord

SIM7070G
MP1482 voedingschip
RT9193-33 voedingschip
Raspberry Pi GPIO-header
voor verbinding met Raspberry Pi
USB-interface
voor het testen van AT-opdrachten, het verkrijgen van GPS-positioneringsgegevens, enz.
SIM7070G bedieningsinterface
voor verbinding met hostboards zoals Arduino/STM32

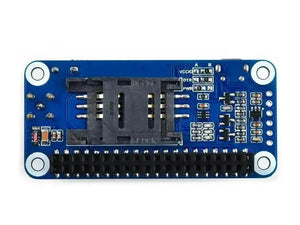

SIM-kaartsleuf
ondersteunt alleen 1.8V SIM-kaart
GNSS antenneconnector
LTE antenneconnector

Module aan/uit-knop
Netwerkstatusindicator
Voedingsindicator
Selectie van de bedrijfsvoltage
A: stel het IO-niveau in op 5V
B: stel IO-niveau in op 3,3V (standaard)
DTR-selectie
A: DTR is verbonden met P26
B: DTR is losgekoppeld (standaard)
PWR-selectie
A: PWR is verbonden met P4 (standaard)
B: PWR is verbonden met de stroomvoorziening

Selectiegids

	CAT-M & NB-IOT & GSM			CAT-M & NB-IOT	NB-IOT
	SIM7000C	SIM7000E	SIM7070G	SIM7080G	SIM7020C	SIM7020E
Toepasselijke regio's	China	Europa / Afrika / Australië / Zuidoost-Azië	Globaal		China	Europa / Afrika / Australië / Zuidoost-Azië
Band
NB-IoT	LTE-FDD: B1/B3/B5/B8	LTE-FDD: B3/B8/B20/B28	B1/B2/B3/B4/B5/B8/B12/B13/B18/B19 /B20/B25/B26/B28/B66/B71/B85		LTE-FDD: B1/B3/B5/B8	LTE-FDD: B1/B3/B5/B8/B20/B28
Kat-M	LTE-FDD: B1/B3/B5/B8	LTE-FDD: B3/B8/B20/B28	B1/B2/B3/B4/B5/B8/B12/B13/B14/B18 /B19/B20/B25/B26/B27/B28/B66/B85		N.v.t
GSM	GPRS/EDGE 900/1800 MHz		GSM/GPRS/EDGE 850/900/1800/1900MHz	N.v.t	N.v.t
GNSS	GPS, GLONASS, BeiDou, Galileo				N.v.t
Gegevenssnelheid
NB-IoT(Kbps)	34(DL)/66(UL)		136(DL)/150(UL)	136(DL)/150(UL)	26,15(DL)/62,5(UL)
Kat-M(Kbps)	300(DL)/375(UL)		589(DL)/1119(UL)	589(DL)/1119(UL)
EDGE(Kbps)	236,8(DL)/236,8(UL)		236,8(DL)/236,8(UL)
GPRS(Kbps)	85,6(DL)/85,6(UL)		85,6(DL)/85,6(UL)
Softwarefuncties
Netwerkprotocol	TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT, enz.
Firmware-upgrade	USB				UART
Hardware-interfaces
SIM-kaartsleuf	1.8V/3.3V		1,8 V	1,8 V	1.8V/3.3V
UART	Ondersteunt AT-commando's				Ondersteunt AT-opdrachten, firmware-upgrades
USB	Ondersteunt het testen van AT-opdrachten, GPS-positionering, firmware-upgrades, enz.				Alleen voor externe voeding
Antenneconnector	LTE-antenne (SMA) + GNSS-antenne (IPEX)			LTE-antenne (IPEX) + GNSS-antenne (IPEX)	LTE-antenne (SMA)
Toepassingen
Voorbeelden	Meters, afstandsbediening, smart home, smart city, intelligente landbouw, enzovoort

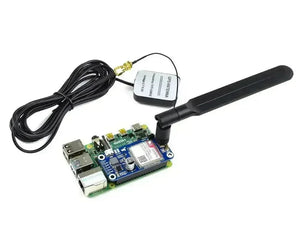

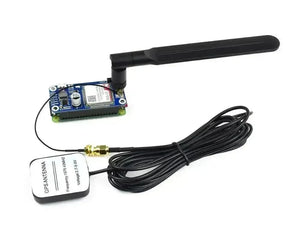

PAKKETINHOUD

Gewicht: 0,148 kg

SIM7070G Cat-M/NB-IoT/GPRS HAT x1
LTE Antenne x1
GPS Externe Antenne (B) x1
USB-A naar Micro-B kabel x1
Standoffs pakket x1
