Seeed Studio XIAO PowerBread voedingsmeter voor XIAO ontwikkelborden
Garantie Veilige Afreken
Seeed Studio XIAO PowerBread voedingsmeter voor XIAO ontwikkelborden
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

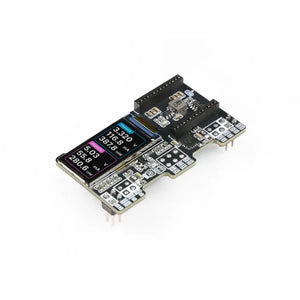

XIAO PowerBread is een compacte, krachtige breadboard-voeding met ingebouwde monitoring. Het biedt stabiele 3,3V en 5V uitgangen en realtime tracking van spanning, stroom en vermogen op het LCD-scherm. Volledig compatibel met Seeed Studio XIAO ontwikkelborden en breadboards, perfect voor prototyping met zichtbaarheid. Volledig open-source en actief onderhouden door de ontwerper, met gebruiksvriendelijke documentatie en aanpasbare code. Trots ontworpen door Nicho D en aangeboden door Seeed Fusion Co-Create.
Kenmerk
- Realtime monitoring: Bekijk essentiële stroommetingen in één oogopslag—geen multimeter nodig. Het ingebouwde scherm toont realtime spanning, stroom en vermogensgegevens.
- Hoge-stroom uitgang: Levert tot 1,5A stabiele 3,3V voeding, ideaal voor de meeste breadboard-gebaseerde elektronische projecten.

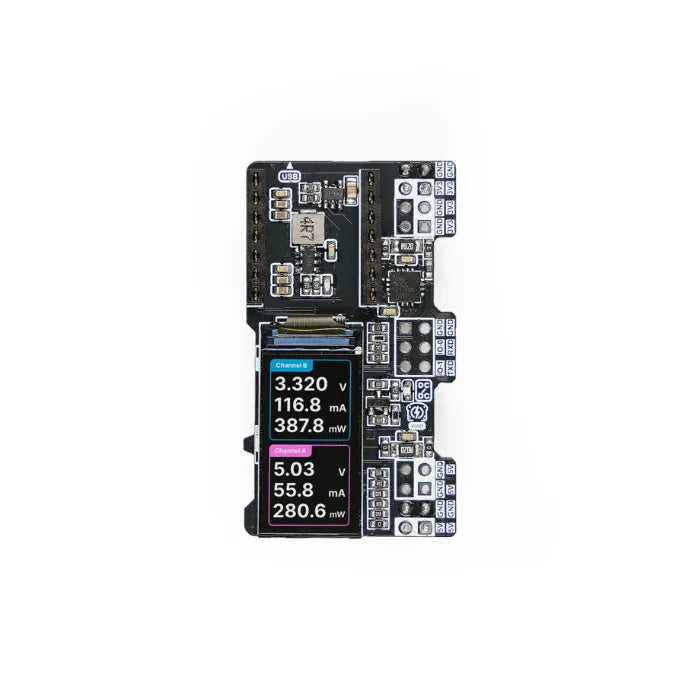

- Ingebouwd LCD-scherm: Blijf op de hoogte met realtime stroommonitoring, weergegeven met lijndiagrammen en statistieken duidelijk op het geïntegreerde LCD.
- Plug-and-play ontwerp: Compatibel met standaard breadboards, gewoon inpluggen, inschakelen en beginnen met prototypen zonder extra setup.
- Open-source en XIAO ontwikkelborden compatibiliteit: Compatibel met bijna alle Seeed Studio XIAO ontwikkelborden (XIAO RP2040/RP2350, ESP32C3/S3/C6), dit open-source ontwerp biedt flexibiliteit voor toekomstige uitbreidingen.
- Dual-kanaals spanning- en stroommeting: Voorzien van de INA3221-sensor voor dual-channel spanning- en stroommonitoring—weet wat er gebeurt met elk aspect van je voeding.
- Compacte krachtpatser: Dit compacte ontwerp levert zowel 3,3V als 5V uitgangen, waardoor je breadboardruimte wordt geoptimaliseerd zonder in te leveren op vermogen.
Meerdere UI-functies
Houd de knop lang ingedrukt om kanalen te wisselen in grafiek- en statistiekmodus
Draai aan de knop om de gebruikersinterface aan te passen voor verschillende kijkhoeken
Maximaliseer je ervaring met de actieve en open-source firmware
De firmware wordt actief onderhouden door de ontwerper en is volledig open-source op GitHub. Momenteel werkt Nicho aan spannende extra functies, waaronder PWM-generatie, ADC-lezen en seriële monitor. Het is sterk aanbevolen de GitHub bekijken repo om meer te weten te komen over de updates.
Een gemeenschapsontwerp opgeschaald door Fusion Co-Create
Deze coole creatie is ontworpen door Nicho D, een maker uit China. We zijn enthousiast om met hem samen te werken om dit impactvolle ontwerp via onze markt te brengen Fusion Co-Create. Het is een programma waarin we de Fusion hebben toegepast Prototypeer, produceer en promoot diensten om coole communityprojecten op te schalen, terwijl de ontwerpers commissie krijgen voor elk verkocht stuk.
Specificatie
|
Parameter |
Beschrijving |
|
Ingangsspanning |
Voeding via USB-C via de XIAO |
|
Uitgangsspanningen |
Biedt 5V en 3,3V uitgangen, met een maximale stroom van 1,5A voor de 3,3V rail |
|
Scherm |
LCD-scherm voor realtime vermogensbewaking |
|
Stroommeting |
De ingebouwde TI INA3221 driekanaals stroom/spanning/vermogenmonitor biedt realtime metingen voor beide uitgangskanalen tegelijk |
|
Compatibel Microcontrollers |
Compatibel met de veelzijdige XIAO Dev Bborden, inclusief XIAO RP2040, XIAO RP2350, XIAO ESP32C3, XIAO ESP32S3, en XIAO ESP32C6(De ondersteuning voor XIAO SAMD21 en XIAO RA4M1 zal binnenkort beschikbaar zijn) |
|

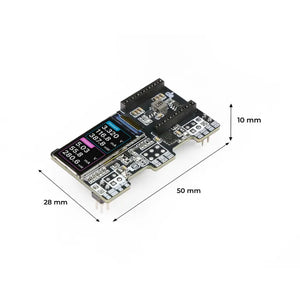

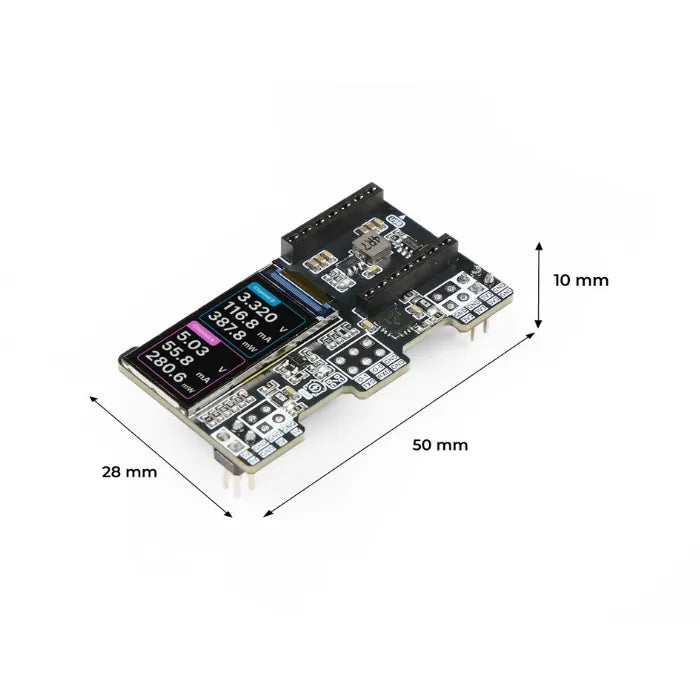

PCB-afmetingen |
Ontworpen voor naadloze integratie met standaard breadboards terwijl het ruimtegebruik wordt geminimaliseerd |

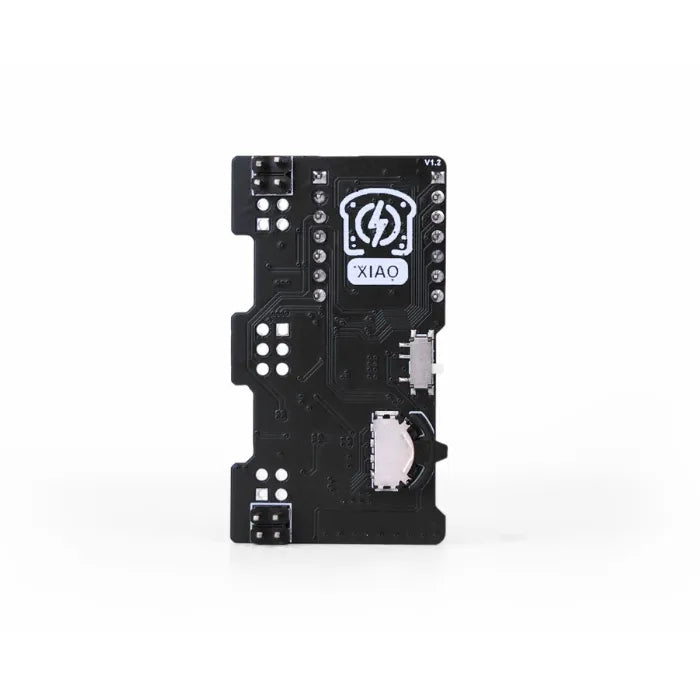

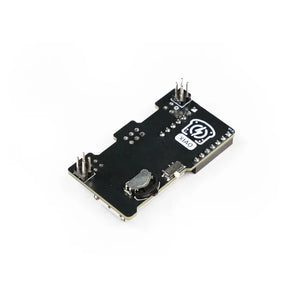

Hardware Overzicht
- Ingangsspanning: Gevoed via USB-C via de Seeed Studio XIAO.
- Uitgangsspanningen: Biedt 5V en 3,3V uitgangen, met een maximale stroom van 1,5A voor de 3,3V rail.
- Stroommeting: De ingebouwde INA3221-sensor meet spanning, stroom en vermogen voor realtime weergave.
- Microcontroller: Aangedreven door de RP2040, die sensorgegevens verwerkt, het display aanstuurt en toekomstige functies zoals USB-seriële communicatie en PWM-generatie mogelijk maakt.
- Scherm: LCD-scherm voor realtime stroommonitoring.
- PCB-afmetingen: Ontworpen voor naadloze integratie met standaard breadboards terwijl het ruimtegebruik wordt geminimaliseerd.
Toepassing
Pak je XIAO ontwikkelbord en de PowerBread-module—sluit ze aan, en in slechts 2 minuten, je hebt een geavanceerde, krachtige breadboard-voeding klaar voor gebruik!
- Sstudenten die elektronica leren met Servo, LED's, motoren, enzovoort.
- Ingenieurs die stroomproblemen debuggen.
- IoT prototypeontwikkeling.
- Iedereen die van mooie technologie houdt!
Onderdelenlijst
|
XIAO - PowerBread |
x1 |
|
Pinheader 2X2 |
x2 |
|
Pinheader 2X3 |
x1 |
* Seeed Studio XIAO is niet inbegrepen. Je kunt elk bord kiezen uit de Seeed Studio XIAO ontwikkelborden genoemd hierboven als de hoofdcontroller (Houd rekening met de ondersteuning voor XIAO SAMD21 en XIAO RA4M1 is nog steeds in behandeling).
