Seeed Studio XIAO Logger HAT voor XIAO met RTC & Batterijmonitor

Seeed Studio XIAO Logger HAT voor XIAO met RTC & Batterijmonitor

€9,98

Shipping & Delivery Information

🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.

📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.

✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

🧢 Deze compacte add-on pet voor de XIAO-serie zit boordevol slimme functies:

🌡️ SHT40 temperatuur- en vochtigheidssensor – voor nauwkeurige omgevingsmetingen 💡 BH1750 omgevingslichtsensor – om helderheidsniveaus te meten ⏰ PCF8563 real-time klok – zorgt voor nauwkeurige tijdregistratie 🔋 Spanningsdeler – maakt het eenvoudig om de batterijspanning te controleren



Kenmerk

🧢 Kleine afmeting Past perfect op alle Seeed Studio XIAO-borden! Met een slanke lithium-ion batterij tussen het ontwikkelbord en zijn hat, is deze logger perfect voor projecten met beperkte ruimte. 🧩🔋

Voedingsschakelaar Sensoren worden gevoed via GPIO, waardoor bijna nul stroomverbruik in slaapstand mogelijk is wanneer inactief. De altijd-aan RTC verbruikt minder dan 1 µA, ideaal voor batterijgevoede dataloggers. 🌙🔌

🔗 I2C-communicatie Makkelijk te programmeren met bestaande bibliotheken en ondersteunt het toevoegen van meer sensoren op dezelfde bus. 📚🛠️

⏱️ On-board RTC De PCF8563-chip houdt de tijd betrouwbaar bij en bevat een programmeerbare interrupt voor het ontwaken uit diepe slaap—essentieel voor langdurige logging. 🕰️🌿

📏 Nauwkeurige monitoring

  • 🌡️ SHT40 sensor: ±0,2°C temperatuur, ±1,8% RH vochtigheid

  • ⏰ PCF8563 RTC: Slechts ~7 minuten afwijking per jaar versus 10 uur van de interne RTC van de ESP32

🔋 Accu spanningsbewaking Volg de accustatus veilig via een pin-geschakelde spanningsdeler. Perfect voor mobiele en externe toepassingen. 📉🔍


🤝 Een community-ontwerp opgeschaald door Fusion Co-Create Deze geweldige module is ontworpen door Westlake University's Marcel. Via Fusion Co-Create hebben we geholpen zijn idee op te schalen met onze Prototype → Produce → Promote pijplijn. Marcel verdient een commissie voor elke verkochte eenheid—win-win! 🎓💡📦

🛠️ Volledig Open Source op GitHub Schematische tekeningen, layout, Gerber-bestanden—alles open! Marcel onderhoudt ook firmware, updates en technische ondersteuning via GitHub. We raden sterk aan de repo te volgen om op de hoogte te blijven. 🧑💻🔧📂



Specificatie

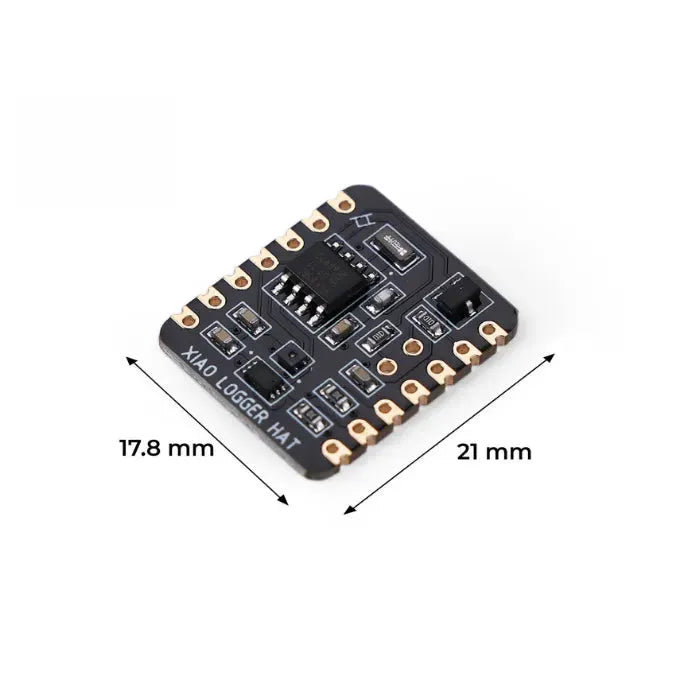

Maat

21 x 17.8 mm

Bedrijfstemperatuur

-40°C tot 85°C

Voedingsbereik

2,4V ~ 3,6V

Huidig verbruik

~ 500uA

Stroomverbruik in rust

~ 0,25uA

Communicatie-interface

I2C

● SHT40 Temperatuur & Luchtvochtigheid Sensor

● BH1750 Ambient Licht Sensor

● PCF8563 Echte-Tijd Klok

ADC

● Batterijspanning uitlezen

SHT40 temperatuur- en vochtigheidssensor leestijd

~ 2ms

BH1750 omgevingslichtsensor leestijd

~ 120ms

Compatibelde Hardware Platforms

 Seeed Studio XIAO

Batterij

EEMB 3.7V Lithiumpolymeer Batterij (500mAh)



🔌 Compatibiliteit met Seeed Studio XIAO Boards

🧪 Marcel heeft de Logger Hat getest met:

  • XIAO ESP32C3

  • XIAO ESP32C6

  • XIAO ESP32S3

📌 Andere XIAO-boards zouden ook moeten werken op basis van pinconfiguraties, maar hier is de uitsplitsing:

🧠 Boardmodel 🔋 Batterijoplading 📊 Batterijbewaking ⚠️ Notities
XIAO SAMD21 ❌ Niet ondersteund ❌ Niet aanbevolen Geen ondersteuning voor batterijoplading
XIAO RP2040 ❌ Niet ondersteund ❌ Niet aanbevolen Hetzelfde als hierboven
XIAO RP2350 ✅ Ondersteund ⚠️ Vereist extra bedrading Handmatige installatie vereist
XIAO ESP32C6 ✅ Ondersteund ✅ Eenvoudige 2-pins header Volledig compatibel
XIAO RA4M1 ✅ Ondersteund ⚠️ Vereist extra bedrading Handmatige installatie vereist
XIAO MG24 ✅ Ondersteund ⚠️ Vereist extra bedrading Handmatige installatie vereist
XIAO nRF52840 ✅ Ondersteund ✅ Eenvoudige 2-pins header Volledig compatibel
XIAO ESP32C3 ✅ Ondersteund ✅ Eenvoudige 2-pins header Volledig compatibel
XIAO ESP32S3 ✅ Ondersteund ✅ Eenvoudige 2-pins header Volledig compatibel

🛠️ Voor boards die extra bedrading vereisen, zorg ervoor dat u de schema's raadpleegt voordat u batterijbewaking inschakelt.



XIAO Bords

I2C

INT

ADC

Menu

BAT

XIAO SAMD21

ja

ja

ja

ja

nee

XIAO nRF52840 (Zin)

ja

ja

ja

ja

ja

XIAO RP2040

ja

ja

ja

ja

nee

XIAO RP2350

ja

ja

ja

ja

ja maar niet uitgelijnd

XIAO ESP32C3

ja

ja

ja

ja

ja

XIAO ESP32S3 (Zin)

ja

ja

ja

ja

ja

XIAO ESP32C6

ja

ja

ja

ja

ja maar niet uitgelijnd

XIAO RA4M1

ja

ja

ja

ja

ja maar niet uitgelijnd

XIAO MG24 (Zin)

ja

ja

ja

ja

ja maar niet uitgelijnd

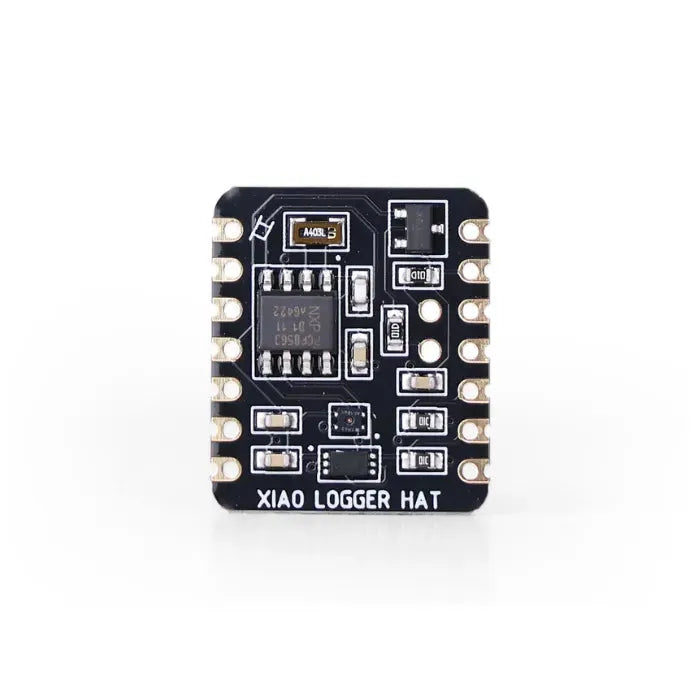

Hardware Overzicht


Toepassing

🌡️ Realtime milieumonitoring Volg temperatuur en vochtigheid nauwkeurig—perfect voor slimme sensorprojecten.

🏠 Verbonden huisautomatiseringsknooppunt Integreer in je slimme huisopstelling voor responsieve, datagestuurde bediening.

🔋 Laag-energie datalogger Ideaal voor langdurige inzet met minimaal energieverbruik.

🧢 Draagbare techprojecten Compact genoeg voor draagbare apparaten—registreer milieugegevens onderweg.

👩💻 Onderwijs in programmeren & monitoring Geweldig om I2C, sensorintegratie en laag-energie ontwerp te leren in klaslokalen of maker labs.

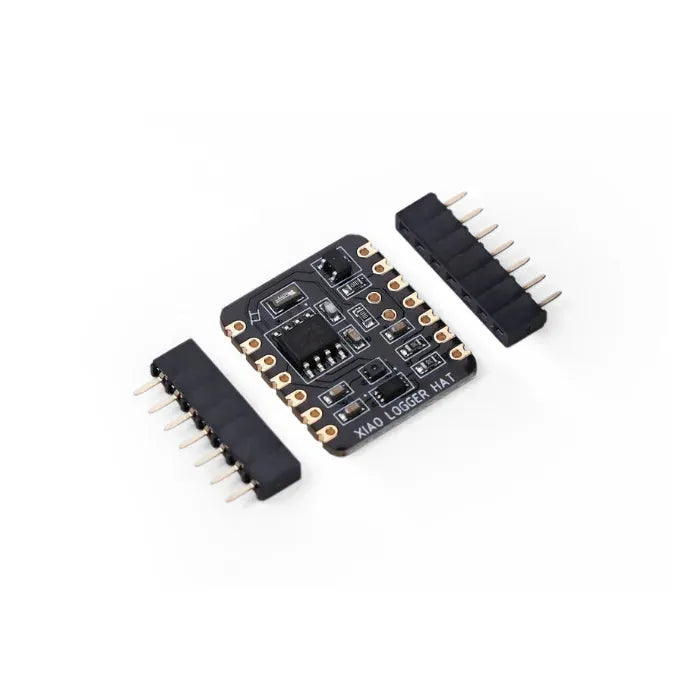

Onderdelenlijst

XIAO Logger Hoed bord

x1

7-pins vrouwelijke kop

x2

Opmerking: Li-ion batterij niet inbegrepen
