🧠 Seeed Studio XIAO ESP32C3 – Compact IoT-ontwikkelbord aangedreven door RISC-V
De XIAO ESP32C3 is een ultra-mini ontwikkelbord gebouwd rond de Espressif ESP32-C3 dual-mode WiFi/Bluetooth-chip, met een krachtige 32-bit RISC-V CPU. Met robuuste RF-mogelijkheden ondersteunt het IEEE 802.11 b/g/n WiFi en Bluetooth 5 (BLE) voor betrouwbare draadloze communicatie.
📡 Wordt geleverd met een externe antenne om de signaalsterkte te verhogen in veeleisende IoT-omgevingen.
📦 Klein maar krachtig De elegante vormfactor en het enkelzijdige SMT-ontwerp maken het perfect voor toepassingen met beperkte ruimte.
🔌 Interface hoogtepunten
-
11 digitale I/O pinnen voor PWM-besturing
-
3 analoge I/O pinnen voor ADC-metingen
-
Ondersteunt UART, I2C, SPI en andere seriële interfaces
-
Onboard resetknop en bootloader-modusknop voor eenvoudig flashen
Kenmerk
🚀 Krachtige kernprocessor Aangedreven door de ESP32-C3, een 32-bit RISC-V single-core CPU die tot 160 MHz draait, en efficiënte prestaties levert voor IoT-toepassingen 🧠⚡
📶 Robuust Wi-Fi-subsystem Volledig ondersteund IEEE 802.11 b/g/n met Station, SoftAP, SoftAP + Station en promiscuous mode voor veelzijdige connectiviteit 🌐📡
🔷 Geavanceerde Bluetooth LE Compatibel met Bluetooth 5 en Bluetooth Mesh, wat betrouwbare laagvermogencommunicatie mogelijk maakt 🔄📲
🔋 Ultra-laag energieontwerp Bereikt 43μA diepe slaapstroom, perfect voor energiegevoelige projecten 🌙🔌
📡 Verbeterde RF-prestaties Wordt geleverd met een externe antenne voor verbeterde signaalsterkte in draadloze omgevingen 📈
🔌 Ingebouwde batterijbeheer Geïntegreerde laad-/ontlaadchip ondersteunt lithiumbatterijvoeding voor mobiele scenario's 🔄🔋
💾 Rijke on-chip bronnen Bevat 400KB SRAM en 4MB onboard flash, wat zorgt voor soepel multitasken en opslag 📦

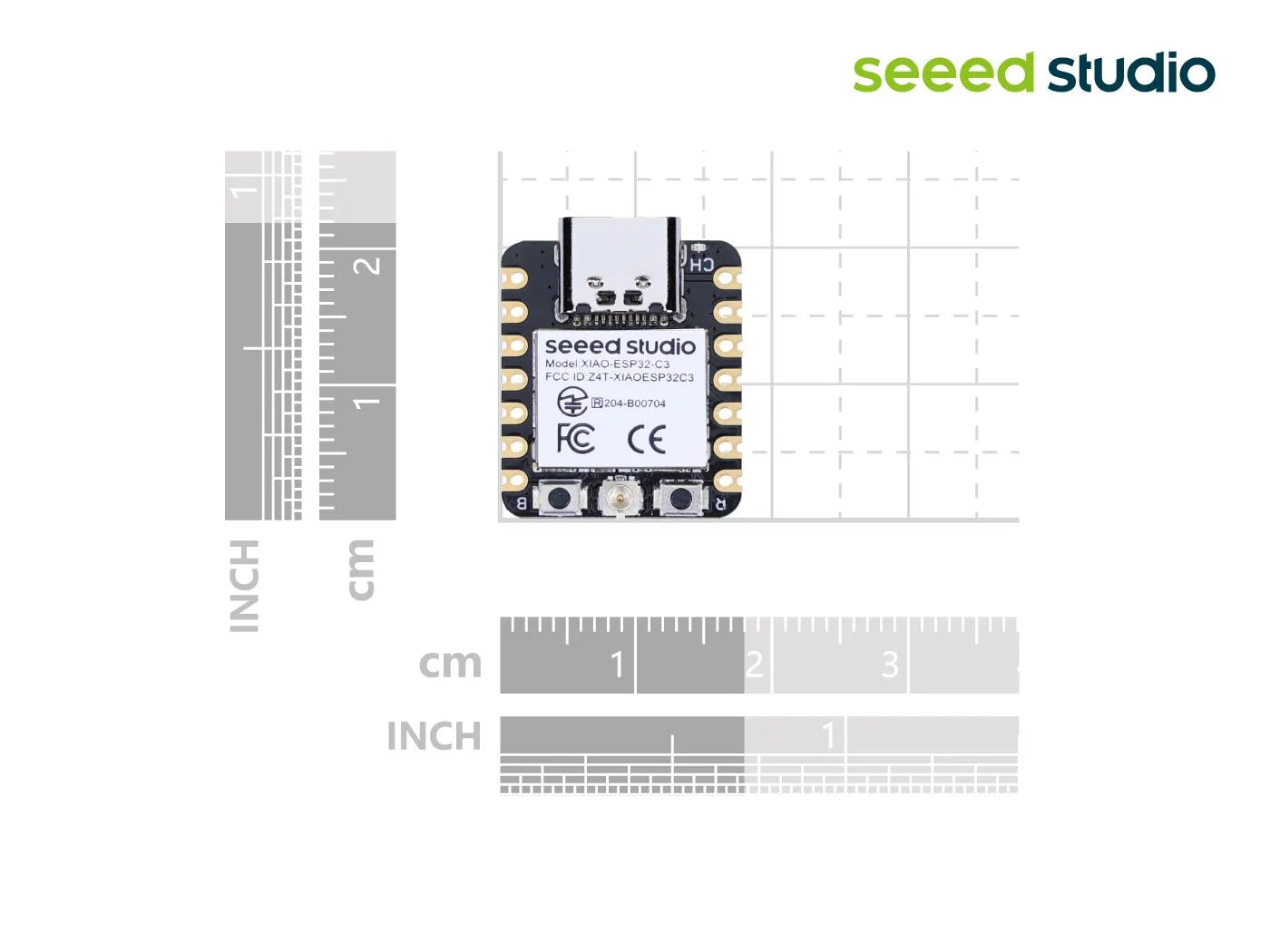

📏 Duimformaat behuizing Meet slechts 21 × 17,8 mm, behoudt de klassieke XIAO-serie footprint — ideaal voor wearables en compacte apparaten 👣⌚
🛡️ Betrouwbare beveiligingsfuncties Ingebouwde crypto-engine ondersteunt AES-128/256, Hash, RSA, HMAC, digitale handtekening en secure boot 🔐🧬
🔧 Veelzijdige I/O-interfaces
-
1× I2C
-
1× SPI
-
2× UART
-
11× GPIO (PWM)
-
4× ADC
-
1× JTAG bonding pad
📐 Slank hardwareontwerp Enkelzijdige surface-mount lay-out voor gestroomlijnde integratie in PCB-ontwerpen 🧱
Specificatie
|
Parameter |
Beschrijving |
|
Processor |
ESP32-C3 SoC |
|
RISC-V single-core 32-bit chipprocessor met een viertraps pijplijn die werkt tot 160 MHz |
|
|
Draadloos |
Volledig 2,4 GHz Wi-Fi-subsystem |
|
Bluetooth 5.0/ Bluetooth mesh |
|
|
On-chip Geheugen |
400KB SRAM & 4MB Flash |
|
Interface |
1x UART, 1x IIC, 1x SPI, 11x GPIO(PWM), 4x ADC |
|
1x Resetknop, 1x Bootknop |
|
|
Afmetingen |
21 x 17.5mm |
|
Vermogen |
Circuit bedrijfsspanning: 3.3V@200mA |
|
Laadstroom: 350mA/100mA |
|
|
Ingangsspanning (VIN): 5V |
|
|
Deep Sleep stroomverbruik |
Deep Sleep modus: >44 μA |
|
Wi-Fi ingeschakeld stroomverbruik |
Actieve modus: <75 mA |
|
Modem-sleep modus: <25 mA |
|
|
Light-sleep modus: <4 mA |
|
|
BLE ingeschakeld stroomverbruik |
Modem-slaapmodus: <27 mA |
|
Light-sleep modus: <10 mA |
|
|
Werktemperatuur |
-40°C ~ 85°C |
| Artikel | Seeed Studio XIAO ESP32C3 | Seeeduino XIAO SAMD21 | Seeed XIAO RP2040 | Seeed XIAO nRF52840 | Seeed XIAO nRF52840 Sense |
|---|---|---|---|---|---|
| Processor | ESP32-C3 32-bit RISC-V @160MHz | SAMD21 M0+@48MHz | RP2040 Dual-core M0+@133Mhz | nRF52840 M4F@64MHz | nRF52840 M4F@64MHz |
| Draadloze connectiviteit | WiFi en Bluetooth 5 (BLE) | N.v.t. | N.v.t. | Bluetooth 5.0/BLE/NFC | Bluetooth 5.0/BLE/NFC |
| Geheugen | 400KB SRAM, 4MB onboard Flash | 32KB SRAM 256KB FLASH | 264KB SRAM 2MB onboard Flash | 256KB RAM, 1MB Flash 2MB onboard Flash | 256KB RAM, 1MB Flash 2MB onboard Flash |
| Ingebouwde sensoren | N.v.t. | N.v.t. | N.v.t. | N.v.t. | 6 DOF IMU (LSM6DS3TR-C), PDM-microfoon |
| Interfaces | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI |
| PWM/Analoog pinnen | 11/4 | 11/11 | 11/4 | 11/6 | 11/6 |
| Aan boord knoppen | Reset/ Opstartknop | N.v.t. | Reset/ Opstartknop | Resetknop | Resetknop |
| Aan boord LEDs | Laad-LED | N.v.t. | Volkleur RGB/ 3-in-één LED | 3-in-één LED/ Laad-LED | 3-in-één LED/ Laad-LED |
| Batterijlaadchip | ETA4054S2F | N.v.t. | N.v.t. | BQ25101 | BQ25101 |
| Programmeertalen | Arduino/ MicroPython | Arduino/ CircuitPython | Arduino/ MicroPython/ CircuitPython | ||
XIAO SoM Gebruikershandleiding maakt alle hardware- en softwarematerialen van XIAO open source, biedt professionele productontwerprichtlijnen om je te helpen ideeën snel te realiseren, productontwerp te stroomlijnen en een naadloze ervaring te bieden van moduleselectie tot massaproductie. Je kunt controleren hier om meer info te zien.

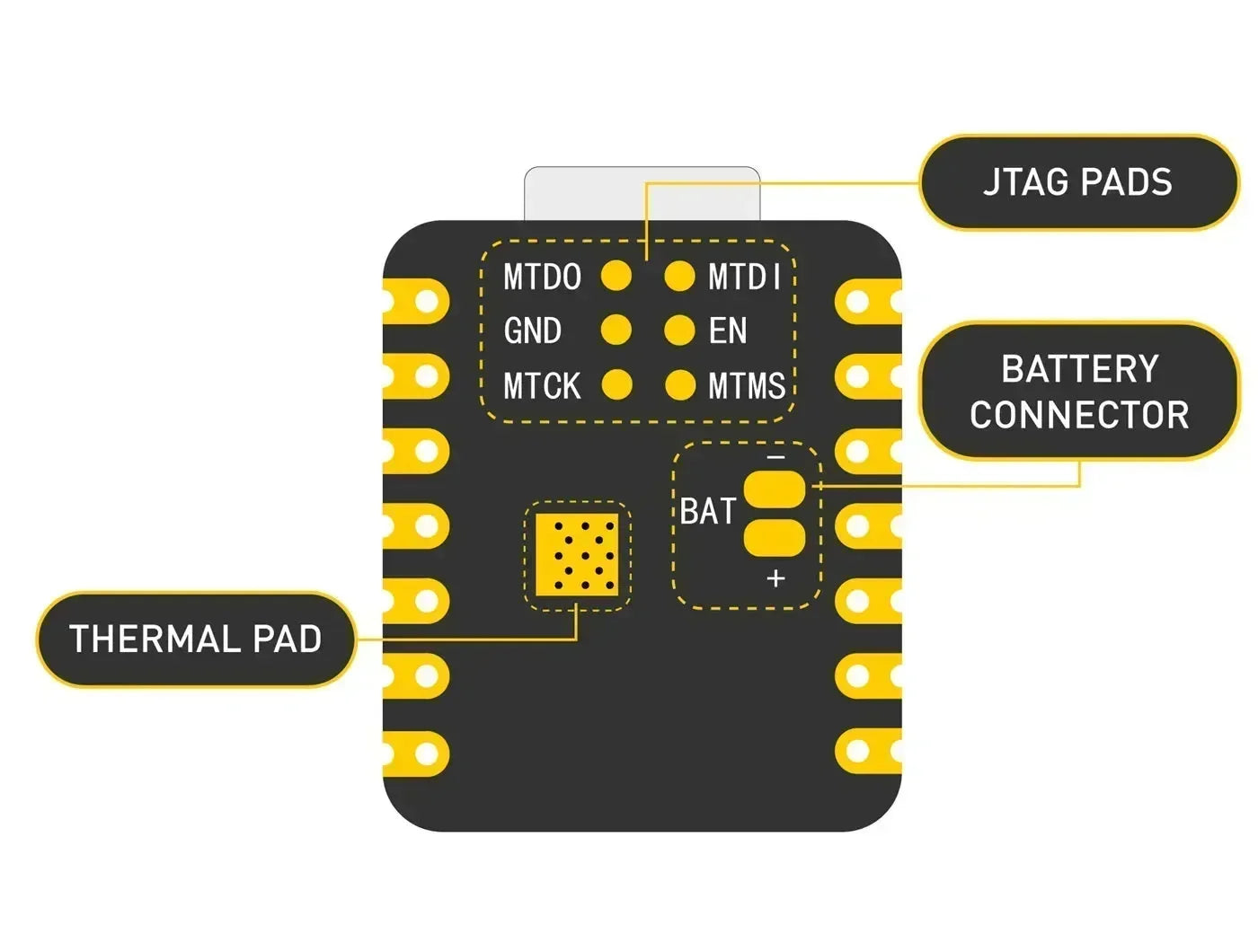

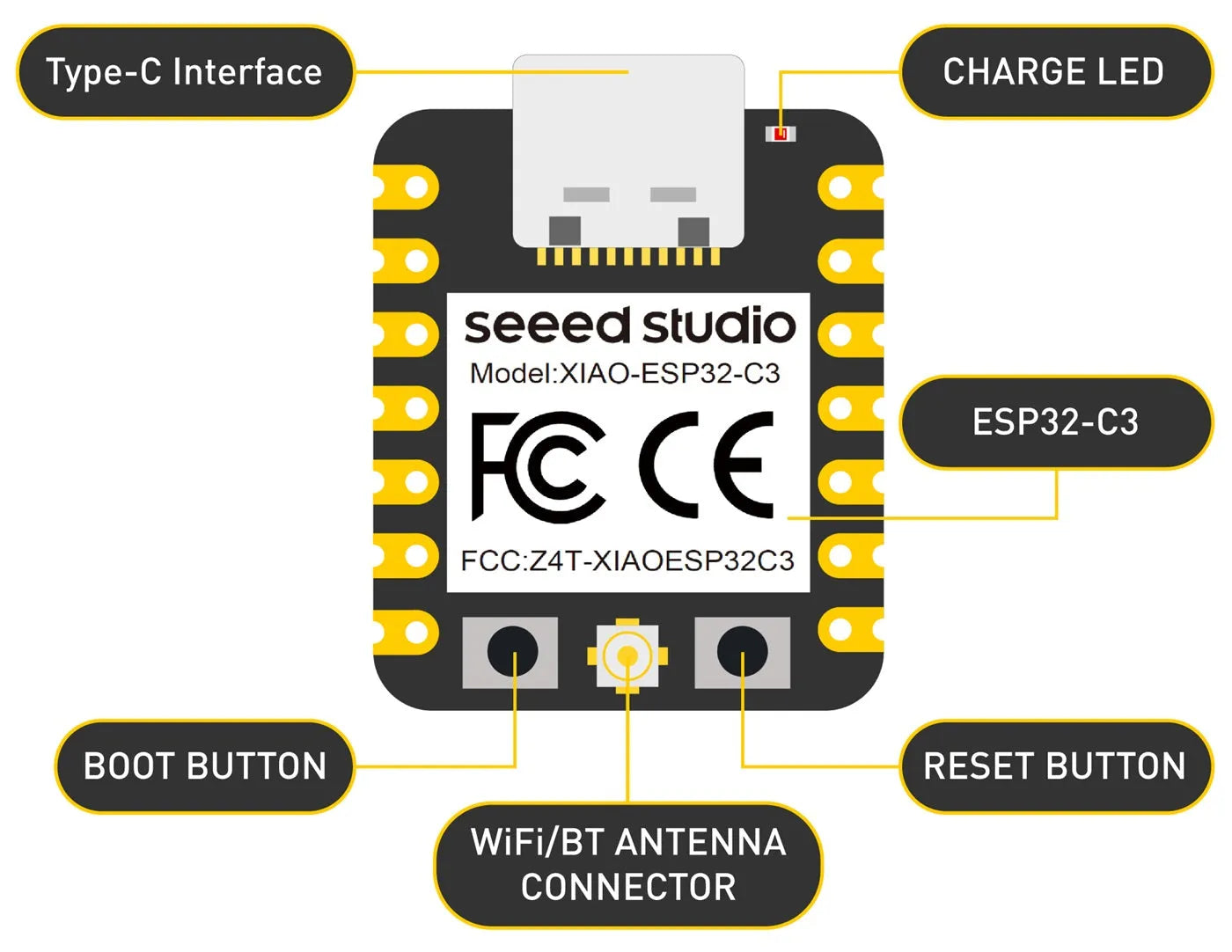

Hardwareoverzicht
Pinout
Toepassing
🌐 Internet of Things (IoT) Zorgt voor naadloze connectiviteit tussen slimme apparaten en edge-netwerken
⌚ Draagbare Apparaten Ideaal voor compacte, energiezuinige wearables en sensor-gebaseerde apparatuur
🩺 Gezondheidsmonitoring Ondersteunt realtime tracking van biometrische gegevens en welzijnsanalyses
📚 Onderwijs & Leren Perfect voor STEM-kits, codeertutorials en training in embedded systemen
🔋 Laagvermogen Netwerken Ontworpen voor energiegevoelige omgevingen met ultra-laag stroomverbruik
⚡ Snel Prototypen Versnel de ontwikkeling voor makers, startups en hardware-innovators
Documenten
Notitie
De XIAO SoM gebruikershandleiding maakt alle hardware- en softwarematerialen van XIAO open source, biedt professionele productontwerprichtlijnen om je te helpen ideeën snel te realiseren, het productontwerp te stroomlijnen en een naadloze ervaring te bieden van modulekeuze tot massaproductie. Je kunt hier meer informatie vinden.

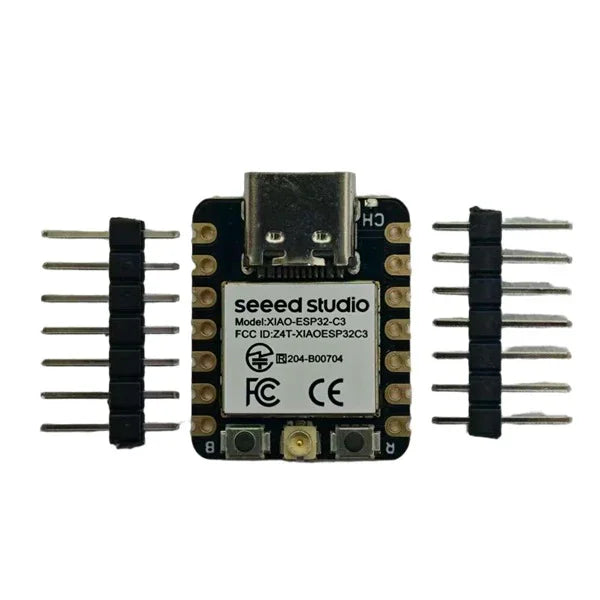

Onderdelenlijst
|
Seeed Studio XIAO ESP32-C3 |
x1 |
|
Antenne |
x1 |
|
7-pins header |
x2 |
Seeed Studio XIAO ESP32C3 Voedingspinnen
🔋 5V (Voeding I/O) Biedt 5V uitgang vanaf de USB-poort. Het kan ook worden gebruikt als een spanningsinvoer, maar een diode (Schottky, signaal- of vermogentype) moet worden geplaatst met de anode verbonden met de batterij en de kathode met de 5V-pin om een veilige werking te garanderen.
⚡ 3V3 (Gereguleerde uitgang) Levert 3,3V gereguleerde voeding van de onboard spanningsregelaar. Ondersteunt een stroomafname tot 700mA.
🧲 GND (Aarde) Gemeenschappelijke aarde-pin gebruikt voor voeding, data en signaalreferentie.
Seeed Studio XIAO ESP32C3 Strapping-pinnen
🔧 Waarschuwing Bootmodus voor Strapping-pinnen (ESP32-C3) Volgens de ESP32-C3 chiphandleiding zijn GPIO2, GPIO8 en GPIO9 aangewezen als strapping-pinnen. Hun logische niveaus tijdens het opstarten bepalen de bootmodus van de chip (bijv. Flash Boot of Download Boot).
⚠️ Bij gebruik van deze pinnen op de XIAO ESP32C3, zorg ervoor dat ze niet op een manier hoog of laag worden getrokken die de chip per ongeluk in een onbedoelde modus dwingt — zoals continu opstarten in de bootloader-modus of het voorkomen van programma-uitvoering en firmware-upload.
🧩 Tip: Als je XIAO steeds faalt met het uploaden van code of opstart in de verkeerde modus, controleer dan of deze GPIO's verbonden zijn met knoppen, pull-up/down-weerstanden of randapparatuur die de strapping-logica verstoren.
