Beschrijving

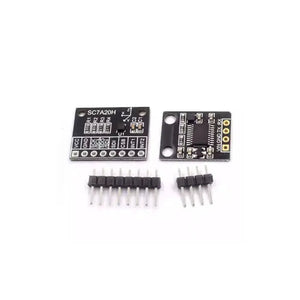

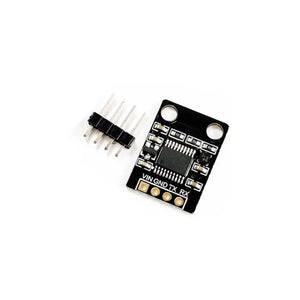

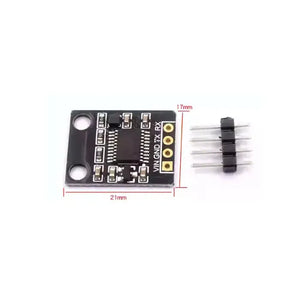

SC7A20H is een goedkope module voor het meten van de kantelhoek die een MCU en ingebouwde kernalgoritmen integreert. Het selecteert een driedimensionale zwaartekrachtversnellingssensor voor basisgegevensverzameling en een ultra-laag energieverbruik MCU voor gegevensverwerking. Het product geeft hoekwaarden weer. Gebruikers hebben geen secundaire ontwikkeling nodig en kunnen gegevenskalibratie en selectie bereiken via commando's.

Productparameters

Module voeding: 3 - 6V (Max)
Module-uitgangshoekbereik: 0 - 180°

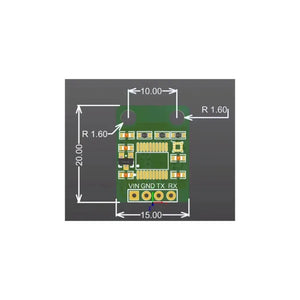

Bedradingsmethoden

  1. Verbind met de computer met behulp van een seriële poorttool. De uitvoergegevens zijn direct zichtbaar tijdens het debuggen van de seriële poort, en controle kan worden bereikt via commando's.
  2. Het kan worden geïntegreerd in producten, direct verbonden met de MCU-serieel poort, en gegevenslezen controle kan worden bereikt door middel van programmeren.
    Voor de bovenstaande twee methoden, let op de bedrading van TX en RX, en ze moeten de aarde delen.

De introductie van de moduleopdracht is als volgt:

Stuur het teken "on" om de uitvoer seriële poort te openen.
Stuur het teken "uit" om de uitvoer-serieelpoort te sluiten.
Stuur het teken "x" alleen naar de x seriële poort.
Hetzelfde geldt voor het afgeven van y en z.
Stuur het teken "nul" om de huidige positie op 0 te herstellen via de seriële poort.
Opmerking: De seriële poortconfiguratie is als volgt:
Baudsnelheid: 9600
8 databits
1 stopbit
Geen pariteitsbit

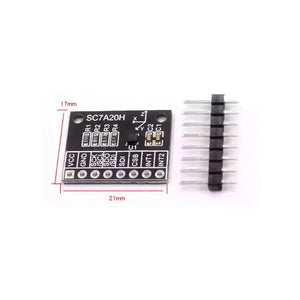

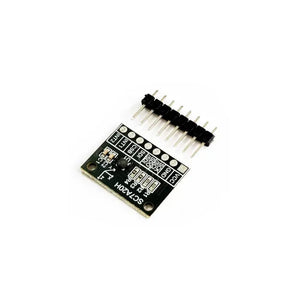

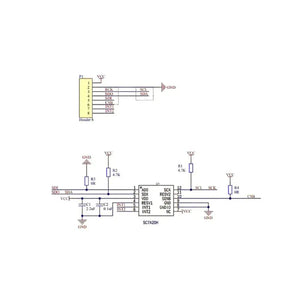

SC7A20H is een hoogprecisie digitale driedimensionale versnellingssensorchip met rijkere ingebouwde functies, lager energieverbruik, kleinere afmetingen en nauwkeurigere metingen. De SC7-chip communiceert met de MCU via de I2C/SPI-interface, en de versnellingsmeetgegevens kunnen op een onderbrekings- of pollingwijze worden verkregen. De INT1 en INT2 onderbrekingspinnen bieden een verscheidenheid aan intern zelfgedetecteerde onderbrekingssignalen, die geschikt zijn voor verschillende bewegingsdetectiescenario's.
De onderbrekingsbronnen omvatten 6D/4D richtingsdetectie onderbrekingssignalen, vrije-val detectie onderbrekingssignalen, slaap- en wakker-detectie onderbrekingssignalen, en enkele-klik en dubbele-klik detectie onderbrekingssignalen. De chip heeft een ingebouwd hoogprecisie calibratiemodule om nauwkeurig de offset- en versterkingsfouten van de sensor te compenseren. Er zijn vier instelbare volledige meetbereiken van ±2G, ±4G, ±8G en ±16G, die flexibel de externe versnelling kunnen meten, en de uitvoerdatafrequentie kan worden geselecteerd tussen 1,56Hz en 4,434kHz.
De ingebouwde zelftestfunctie van de chip stelt het klantensysteem in staat om de systeemfuncties tijdens het testen te detecteren, waardoor complexe draaitafeltesten overbodig worden.

Producteigenschappen

  • Breed spanningsbereik: 1,71V - 3,6V
  • 1.8V - compatibele digitale I/O-poorten
  • Stroomverbruik zo laag als 0,5 μA@1,8V@1,56Hz in de energiebesparende modus
  • Dynamisch volledig bereik van ±2G/±4G/±8G/±16G
  • 12-bits gegevensuitvoer
  • I2C/SPI digitale uitvoerinterface
  • 6D/4D richtingsdetectie
  • Gratis - valdetectie
  • Enkele - klik, meerdere - klikdetectie en bewegingsdetectie
  • Programmeerbare onderbrekingsgeneratiecircuit
  • Ingebouwde zelftestfunctie
  • Ingebouwde FIFO
  • 10000g hoge schokbestendigheid
