Rotatiesensor

Een encoder is een roterende sensor die rotatieverplaatsing omzet in een reeks digitale pulssignalen. Door te draaien kan het het aantal afgegeven pulsen tellen tijdens de voorwaartse en achterwaartse rotaties. In tegenstelling tot een potentiometer is dit type rotatietelling onbeperkt. Door gebruik te maken van de knop op de draaiknop kunnen bepaalde specifieke functies worden geïmplementeerd. Het leessysteem maakt doorgaans gebruik van een differentiële methode, waarbij twee identieke golfvormen met een faseverschil van 180° worden vergeleken om de kwaliteit en stabiliteit van het uitgangssignaal te verbeteren. Encoders worden veel gebruikt in toepassingen zoals volumeregeling in auto's en aanpassing van airconditioning.

Parameters

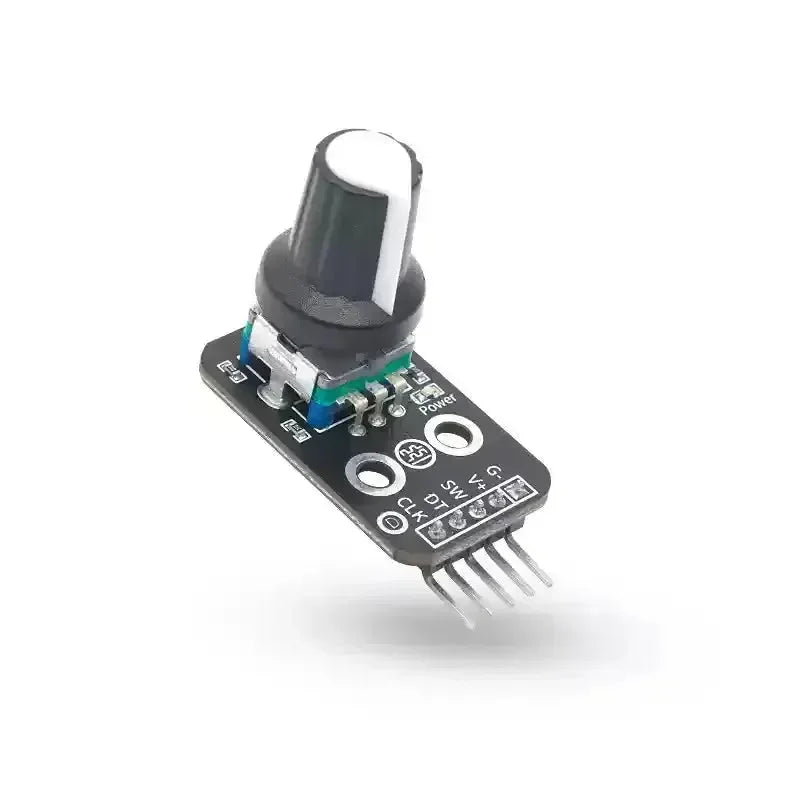

Model: HS-S32A
Bedrijfsspanning: 3,3-5,5V
Connectortype: 2,54 mm 5P rechte pin-header
Specificaties montagegat: gatdiameter 3 mm, gatafstand 10 mm
Moduleafmetingen: lengte 3,8 cm, breedte 2 cm, hoogte 3 cm
Pinbeschrijving:

• V (Aansluiten op de pluspool van de voeding)
• G (Aansluiten op de aarding)
• SW (Knopschakelaar)
• DT (Gegevens)
• CLK (Klok)

Schematisch diagram
