M5Stack Roller485-eenheid met BLDC-motor (STM32)

M5Stack Roller485-eenheid met BLDC-motor (STM32)

€42,00 EUR; ~~€42,00 EUR~~; €42,00 EUR
Eenheid prijs: per

Subtotaal: €42,00

Hoeveelheid:

Gratis verzending vanaf 50€ in de EU / 80€ wereldwijd

- Alle producten zijn inclusief belasting.

- Locatie van productinventaris: China

- EU-landen Levertijd: 1,5 week.

- Overige landen Levertijd: 2 ~ 2,5 weken.

M5Stack Roller485-eenheid met BLDC-motor (STM32)

€42,00

Hoeveelheid:

M5Stack Roller485-eenheid met BLDC-motor (STM32)

€42,00

Beschrijving
Verzendbeleid
TERUGSTUURBELEID

Beschrijving

Let op: Alle producten zijn inclusief belasting.

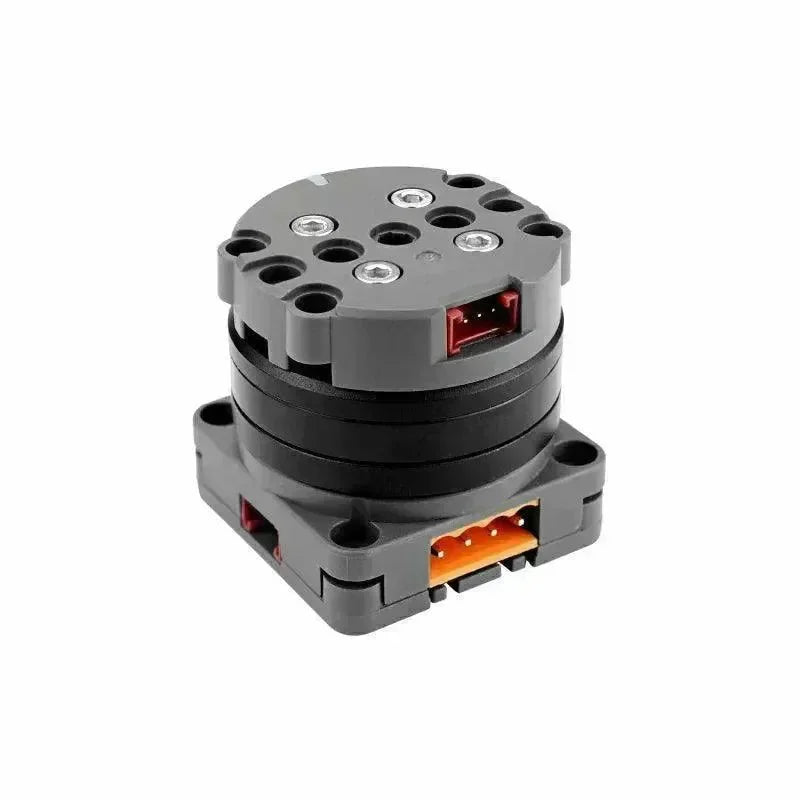

De Roller485 Unit is een borstelloze DC-motor (BLDC) bewegingsactuatorkit die is geïntegreerd met meerdere bedieningsfuncties en is ontworpen met uw behoeften in gedachten. Het is perfect voor efficiënte bewegingsbediening! Dit product is klaar om met u samen te werken! Het ondersteunt 6-16V DC-ingangsvermogen (via PWR485-interface) of 5V-ingang (via Grove-interface). Het kan zelfs automatisch de vermogenscoëfficiënt aanpassen om optimale prestaties te garanderen! Dit geweldige product beschikt over een intern FOC gesloten aandrijfsysteem en maakt gebruik van een 3504 200KV borstelloze motor, met een maximale continue fasestroom van 0,5A zonder geforceerde koeling, en een kortetermijnpiekstroom van 1A. De driver gebruikt een magnetische encoder voor feedback, wat handig is om zaken als stroom, snelheid en positie in de gaten te houden. Dit zorgt ervoor dat alles soepel en nauwkeurig verloopt. De as van het apparaat kan optioneel worden voorzien van een sleepring, wel zo handig! Hierdoor kan de bovenste Grove-interface verbonden blijven met de onderkant, waardoor de uitbreiding van extra modules mogelijk wordt en tegelijkertijd 360° rotatie wordt ondersteund. Dit zorgt ook voor stroomvoorziening en datatransmissie naar het roterende deel, top!

En er is meer! De achterkant van het apparaat is voorzien van een 0,66-inch OLED-display dat de realtime status kan weergeven, samen met RGB-indicatielampjes en functieknoppen voor eenvoudige mens-machine-interactie. We hebben het voor u super eenvoudig gemaakt om dit product in te stellen en te integreren! De boven- en onderkant zijn ontworpen met LEGO-compatibele montagegaten en M3-schroefgaten, zodat je meteen aan de slag kunt. We zijn blij om te kunnen zeggen dat de hardware en software van de Roller485 Unit volledig open source zijn! Dit betekent dat u bewegingsbesturing en parameteraanpassing kunt gebruiken via RS485- of I2C-bussen. We hebben er ook voor gezorgd dat u over voldoende manieren beschikt om fouten in uw software op te sporen, met zowel SWD- als SWO-interfaces. Dit product is een echt werkpaard! Het wordt gebruikt in robotgewrichten, bewegingscontrole, industriële automatisering en visuele demonstratieprojecten.

Producteigenschappen

Borstelloze DC-motorbesturing (BLDC)
RS-485-communicatie / I2C-communicatiebesturing
Geïntegreerd OLED-scherm
RGB-indicatielampjes
FOC gesloten-lus aandrijfsysteem

Inbegrepen

1x Roller485-eenheid
1x HT3.96R-4P-stekker
2x HY2.0-4P Grove-kabels (5 cm)
6x Wrijvingspennen
1x Flens
1x Beugel
1x inbussleutel (2,5 mm)
1x Inbussleutel (2mm)
6x M3 moeren
2x M3x14mm inbusschroeven
4x M3x14mm schroeven met verzonken kop
4x M3x12mm schroeven met verzonken kop
1x 5P-foutopsporingskabel met één uiteinde

Toepassingen

Robotische gewrichtsbesturing
Slimme productieapparatuur
Visuele demonstraties

Specificaties

Specificatie	Parameter
MCU	STM32G431CBU6 @ Cortex-M4, 128 KB Flash, 32 KB SRAM, 170 MHz
Motortype	D3504 200KV borstelloze motor @ diameter: 41 mm
Stuurprogramma-chip	DRV8311HRRWR
Hoeksensor	TLI5012BE1000
Communicatie-interface	PWR-485 (HT3.96-4P-interface) I2C-bestand (0x64)
Weergave	0,66-inch OLED-display, resolutie: 64*48, SPI-communicatie
RGB-LED's	2x WS2812-2020
Motorvoeding	PWR-485 (HT3.96-4P-interface) @ 6-16V Grove Port DC5V-voeding Slipring_Grove-poort DC5V-voeding
Laden	Belasting: 50 g Motorsnelheid: 2100 tpm Stroom: DC16V/225mA Belasting: 200 g Motorsnelheid: 1400 tpm Stroom: DC16V/601mA Belasting: 500 g Motorsnelheid: 560 tpm Stroom: DC16V/918mA Geen belasting: DC16V/78mA
Standby-stroom	Grove poort DC5V voeding @ 70mA RS-485 (HT3.96-4P-interface) voeding DC16V @ 32mA
Uitgangskoppel	Grove-poort DC5V-voeding: 0,021N.m/0,2kgf.cm @ stroom 350mA RS485 (VH3.96-4P-interface) DC16V-voeding: 0,065N.m/0,66kgf.cm @ stroom 927mA
Uitvoercapaciteit sleepring (Grove Port).	DC5V/300mA
Lawaai	48 dB
Bedrijfstemperatuur	0-40°C
Product grootte	404040mm
Verpakkingsgrootte	1707552mm
productgewicht	82.9g
Verpakkingsgewicht	158.1g

Protocol

I2C-protocol

Roller485 Unit I2C-protocoltabel

Roller485 Unit I2C-gebruikershandleiding

RS485-protocol

Roller485-eenheid RS485-protocoltabel

Roller485-eenheid RS485-gebruikershandleiding

Arduino

Roller485 Unitbibliotheek

STM32-firmware
