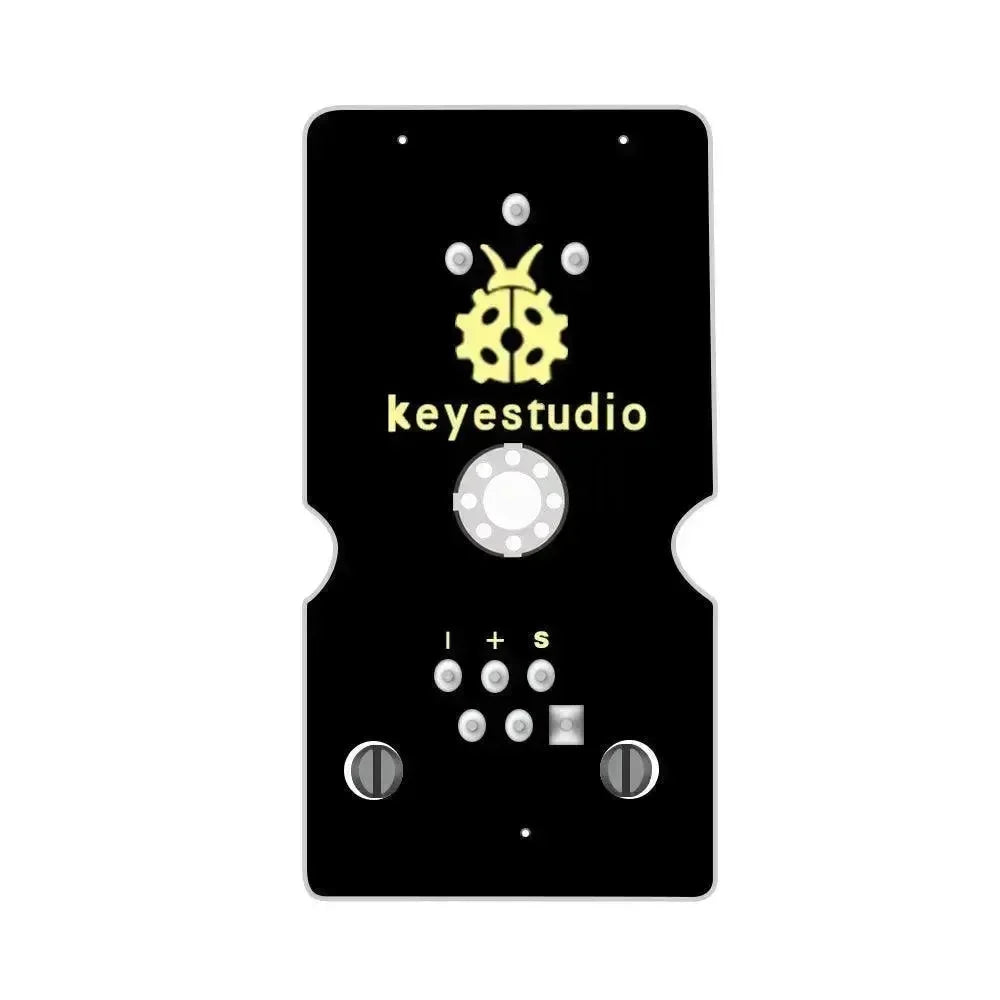

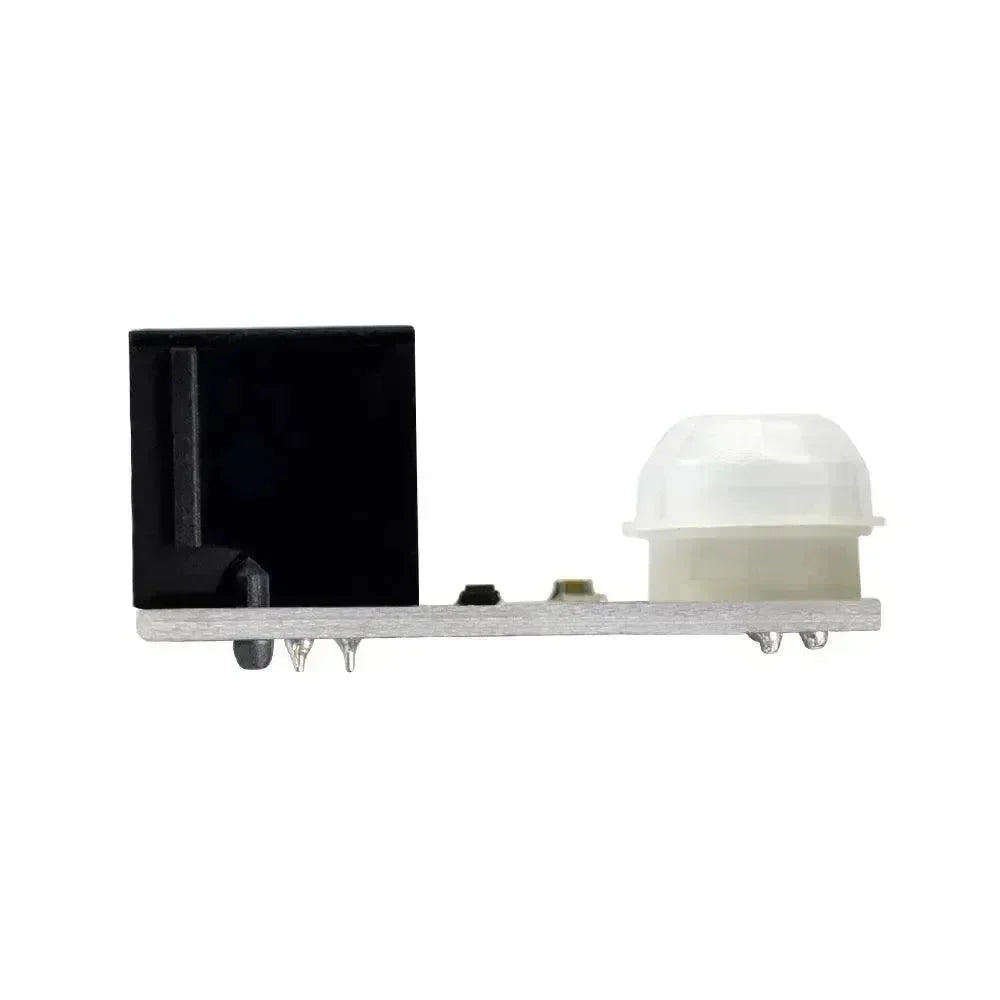

EASY PLUG RJ11 PIR-bewegingssensor - OpenELAB

PIR staat voor Pyroelectric Infrared (vaak worden ze ook passieve infraroodsensoren genoemd). Dit komt omdat hun werkingsprincipe gebaseerd is op de detectie van infrarode energie die wordt uitgezonden door een bewegend lichaam.
De PIR-sensor kan infraroodsignalen van een bewegend persoon of bewegend dier detecteren en schakelsignalen uitzenden.

Een belangrijk ding om te vermelden is dat wanneer beweging wordt gedetecteerd, de output 2,3 tot 3 seconden hoog blijft nadat de beweging stopt.
Wat de voeding betreft, deze kan werken met spanningen van zowel 3,3V als 5V. Het apparaat heeft een detectiebereik van 7 meter en een detectiehoek van 100º.
Deze module moet samen met de EASY plug-besturingskaart worden gebruikt.

Functies

• Connector: Gemakkelijke plug

• Ingangsspanning: 3,3 ~ 5V, Maximum 6V

• Werkende stroom: 15uA

• Werktemperatuur: -20 ~ 85℃

• Uitgangsspanning: Hoog 3V, Laag 0V

• Uitgangsvertragingstijd (hoog niveau): ongeveer 2,3 tot 3 seconden

• Detectiehoek: 100°

• Detectieafstand: 7 meter

• Uitgangsindicator-LED (wanneer de uitgang HOOG is, is deze AAN)

• Pin limietstroom: 100mA

• Afmetingen: 38mm*20mm*18mm

• Gewicht: 5,6g
