Regendropsensor

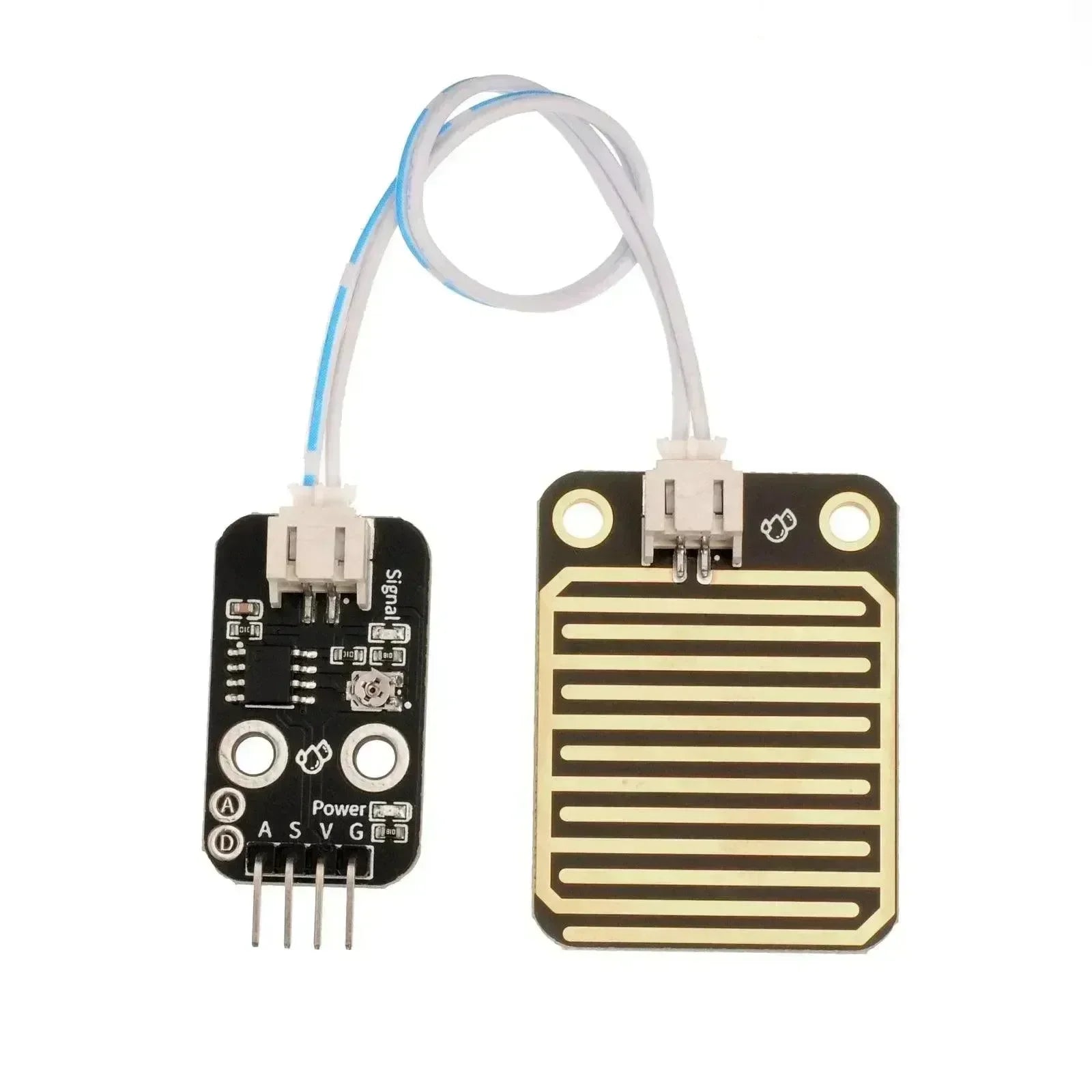

Een regendruppelsensor is een detectieapparaat dat voornamelijk wordt gebruikt voor het detecteren van regen en het meten van de hoeveelheid neerslag. Het wordt veel toegepast in automatische ruitenwissersystemen van auto's, slimme verlichtingssystemen en intelligente schuifdaksystemen. De sensor maakt gebruik van hoogwaardig FR-04 dubbel materiaal met een groot oppervlak van 5,0 * 4,0 cm, en het oppervlak is vernikkeld voor oxidatieweerstand, geleidbaarheid en superieure duurzaamheid. De gevoeligheid kan worden aangepast met behulp van een potentiometer en de bedrijfsspanning bedraagt ​​3,3 V tot 5 V.

Uitvoertypen:

• Digitale output (0 en 1)
• Analoge uitgang AO spanning

Gebruik LM393 Dual Voltage Comparator:

• Wanneer aangesloten op een 5V-voeding en er geen waterdruppels op de sensor zitten, is de DO-uitgang op een hoog niveau.
• Als er waterdruppels aanwezig zijn, is de DO-opbrengst laag.
• Als de druppels worden weggeveegd, keert de output terug naar een hoog niveau.

Verbindingen:

• De analoge AO-uitgang kan worden aangesloten op de AD-interface op een microcontroller om de grootte van de regendruppels te detecteren.
• De digitale DO-uitgang kan worden aangesloten op een microcontroller om de aanwezigheid van regen te detecteren.

Schematische diagram

Moduleparameters

• Voedingsspanning: 3,3 V / 5 V
• Verbindingstype: Pin-header met een steek van 2,54 mm
• Montagemethode: Vastgezet met dubbele schroeven
