M5Stack PWRCAN 13.2-module met geïsoleerde 2-kanaals CAN en 1-kanaals RS485

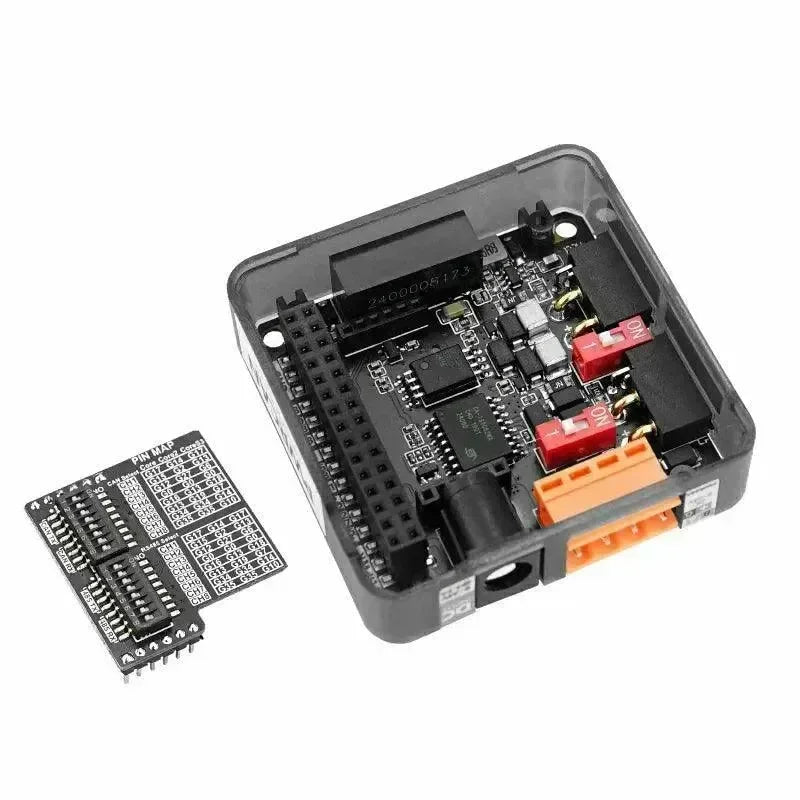

De PwrCAN-Modul 13.2, ook bekend als de M5Stack PWRCAN 13.2 Module, is een hoogwaardig, multifunctioneel communicatiemodule ontworpen voor PwrCAN-bussystemen. Het integreert geïsoleerde CAN-communicatie en een DC 9–24V stroombus, wat zorgt voor stabiele en efficiënte gegevensoverdracht en stroomlevering. Daarnaast ondersteunt het Pwr485-bus functionaliteit (met isolatie) en biedt het een geïsoleerde 5V stroomuitgang naar de M5Stack-host, wat zorgt voor systeemstabiliteit.
De module maakt gebruik van de CA-IS3050G geïsoleerde transceiver voor CAN en de CA-IS3082W geïsoleerde transceiver voor RS485. Het heeft een DIP-schakelaarconfiguratie voor GPIO-selectie en een ingebouwde 120-ohm terminalweerstand voor zowel CAN- als RS485-uitgangen. De brede spanningsinvoer (DC 9–24V) is compatibel met HT3.96 en XT30 connectors, en de ingebouwde F0505S-2WR3 geïsoleerde voedingsmodule zorgt voor een betrouwbare stroomvoorziening naar het hostapparaat.
De PwrCAN-Modul 13.2 is ideaal voor een breed scala aan industriële en embedded toepassingen, waaronder robotbesturing, protocolconversie, industriële automatisering, automotive communicatie, intelligente transportsystemen en gebouwautomatisering.
Producteigenschappen
- Geïsoleerde CAN-bus (dubbele kanaal)
- Geïsoleerde RS485-bus
- Signaal isolatie
- Voedingsisolatie
- Meerdere stroominterfaces
- Breed spanningsbereik (9-24V)
- CAN/RS485 communicatie pin schakeling dip switch
Bevat
- 1x PwrCAN Module 13.2
- 1x HT3.96-4P
- 1x XT30(2+2)PW-M kabel
Toepassingen
- Robotbesturing
- Protocolconversie
- Industriële automatisering
- Automotive communicatiesystemen
- Intelligente transport
- Gebouwautomatisering
Specificaties
| Specificatie | Parameters |
|---|---|
| Ondersteunde protocollen | CAN- en RS485-buscommunicatieprotocollen |
| CAN-communicatie | CA-IS3050G@dual channel |
| RS485-communicatie | CA-IS3082W@enkel kanaal |
| CAN-interface | XT30(2+2)PW-M horizontale soldeerpunt mannelijke kop |
| RS485-interface | HT3.96-4P |
| CAN-bussnelheid | Maximaal 1 Mbps |
| RS485-bussnelheid | Maximaal 500Kbps |
| CAN-ondersteunde knooppunten | 110 knooppunten |
| RS485 Ondersteunde Knopen | 256 knooppunten |
| Spanningsingangsbereik | 9-24V |
| Voedingsmethode | DC-voedingsaansluiting (5.5/2.1mm, binnen positief buiten negatief), 485-interface (HT3.96) voeding, CAN-interface (XT30) voeding |
| Bedrijfstemperatuur | 0-40°C |
| Productafmetingen | 54*54*19,7mm |
| Pakket afmetingen | 136*92*19,7mm |
| Productgewicht | 27.7g |
| Pakketgewicht | 52.4g |
Ingangsdatum: 27 maart 2025
