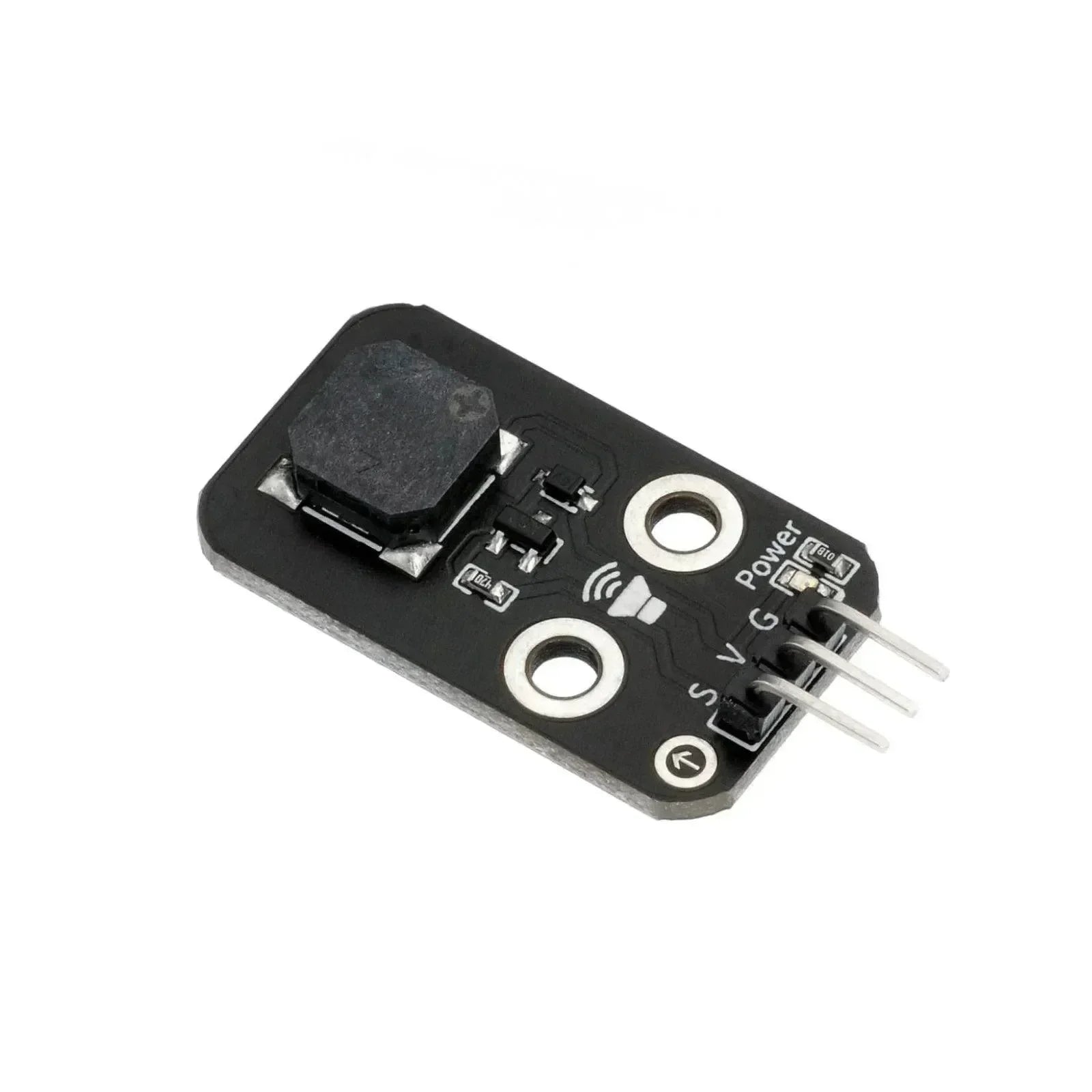

Passieve zoemermodule - Aanpassen aan LEGO

Een passieve zoemer is een zoemer zonder interne oscillator. Wanneer de interne oscillator wordt ingeschakeld, produceert deze geen zoemend geluid. Er is een blokgolf van 2 ~ 5 kHz nodig om hem aan te sturen, en verschillende frequenties van golfvormen zullen de zoemer aandrijven om geluiden met overeenkomstige frequenties te produceren. Gemeenschappelijke muziekkaarten die bij het openen "Happy Birthday" of kerstmelodieën spelen, gebruiken passieve zoemers om dit effect te bereiken.

Verschillen tussen actieve en passieve zoemers:

1. Interne Oscillator en Aandrijfkring:

   • Actieve zoemer: bevat een interne oscillator en aandrijfcircuit. Het klinkt alsof er stroom wordt toegepast.
   • Passieve zoemer: vereist een extern blokgolfsignaal om geluid te produceren. De geluidsfrequentie is regelbaar, waardoor muzieknoten kunnen worden gecreëerd (bijvoorbeeld "Do Re Mi Fa Sol La Ti"). In sommige gevallen kan het een controlepin delen met een LED.

2. Geluidstest:

   • Om een ​​zoemer te testen, sluit u de zwarte sonde van een multimeter aan op de "+" pin van de zoemer en raakt u de rode sonde aan op de andere pin:
     • Als er een klikkend geluid wordt geproduceerd en de weerstand ongeveer 8Ω bedraagt, is er sprake van een passieve zoemer.
     • Als er een continu geluid wordt geproduceerd en de weerstand enkele honderden ohm bedraagt, is er sprake van een actieve zoemer.

3. Trillingsfrequentie:

   • Breng een gelijkspanning (instelbaar van laag naar hoog) aan op de zoemer:
     • Als het direct klinkt rond de 2,7 kHz, is het een actieve elektromagnetische zoemer.
     • Als het niet direct klinkt en een blokgolf nodig heeft om het aan te drijven, is het een passieve elektromagnetische zoemer.

Schematische diagram
