OpenELAB 1602LCD-toetsenbordschild voor Arduino Raspberry Pi

Het OpenELAB LCD1602-uitbreidingsscherm integreert een 1602 LCD-scherm en zes knoppen in één stuk, dat volledig compatibel is met de UNO R3-besturingskaart. Het kan gewoon werken door de uitbreidingskaart op de belangrijkste studio UNO R3-besturingskaart te stapelen, wat heel eenvoudig en handig is.

Er zijn twee communicatiemodi tussen het 1602 LCD-scherm en de OpenELAB UNO R3-besturingskaart, namelijk de 8-bits verbindingsmethode en de vier-bits verbindingsmethode. De uitbreidingskaart behoort standaard tot de vier-bits verbindingsmethode.

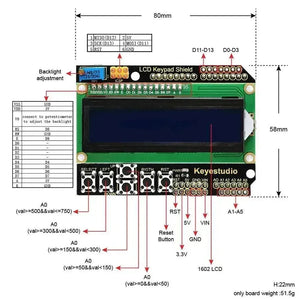

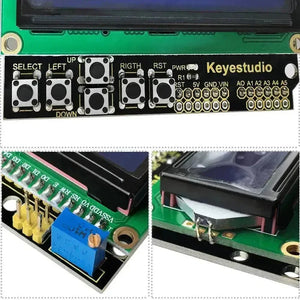

Er zitten zes knoppen op de uitbreidingskaart, waarvan vijf bedieningsknoppen en een resetknop. Er zijn vijf bedieningsknoppen aangesloten op de analoge poort A0, en wanneer u op de verschillende knoppen drukt, zal de analoge poort A0 verschillende simulatiewaarden uitvoeren. De uitbreidingskaart heeft een potentiometer waarmee u de achtergrondverlichting van het display kunt aanpassen.

• LCD-grootte: 20,5 mm * 41 mm

• Weergavecapaciteit: 16*2 tekens

• Witte teksten op een blauwe achtergrond

• Wordt geleverd met een potentiometer om de achtergrondverlichting aan te passen

• Chip werkspanning: 4.5-5.5V

• Werkende stroom: 2,0 mA (5,0V)

• Optimale werkspanning: 5,0V

• Lettergrootte: 2,95*4,35 (B*H) mm

• Afmetingen: 80mm * 58mm * 22mm

• Gewicht: 51,5g
