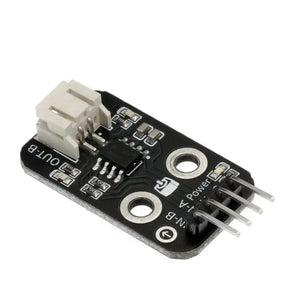

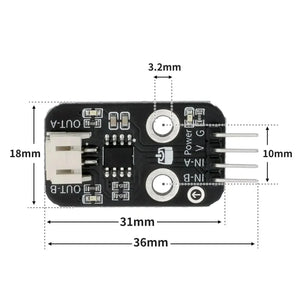

Motorstuurmodule

De motordriverkaartmodule gebruikt een L9110S-chip om de motor te besturen en aan te drijven. De chip heeft twee TTL/CMOS-compatibele ingangsterminals en heeft anti-interferentiekenmerken: hij heeft een hoge stroomaansturingscapaciteit en de twee uitgangsterminals kunnen de gelijkstroommotor rechtstreeks aandrijven. Elke uitgangspoort kan een dynamische stroom van 750 ~ 800 mA leveren, en de piekstroom kan 1,5 ~ 2,0 A bereiken, Vcc = 5V; L9110 wordt veel gebruikt in verschillende motorbestuurders, zoals speelgoedauto's, stappenmotoren en stroomschakelaars.

Schematische diagram
