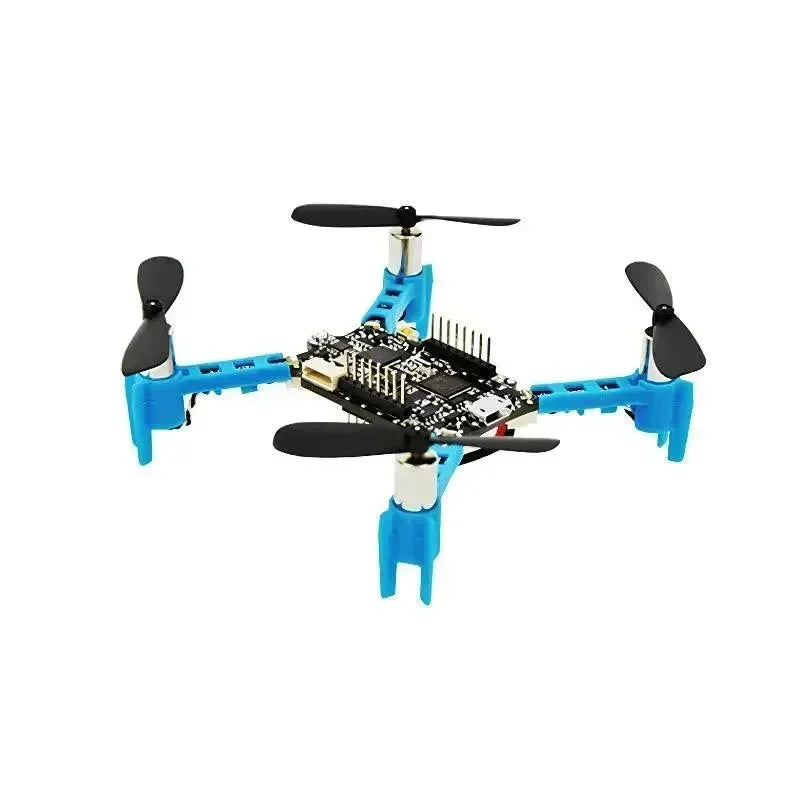

MiniFly Quadrotor Drone STM32 DIY Kit

De MiniFly is een open-source quadcopter-dronekit aangedreven door STM32-vluchtbesturing, ideaal voor doe-het-zelvers. Met deze praktische kit kunnen gebruikers hun eigen drone bouwen en programmeren terwijl ze leren over de vliegmechanica van drones. Met flexibele aanpassingsmogelijkheden ondersteunt de MiniFly nauwkeurige besturing, stabiele vlucht en componentupgrades, waardoor hij geschikt is voor onderwijs, experimenten of hobbyprojecten. Het compacte ontwerp biedt een praktische ervaring voor zowel beginners als gevorderde gebruikers die drone-technologie willen verkennen.

Parameters

ATK-MiniFly Quadcopter

• Besturingsmethoden: afstandsbediening of smartphone
• Vluchthoogte: Tot 100 meter
• Batterijcapaciteit: 250 mAh
• Vluchttijd: Ongeveer 9 minuten (kale drone)
• Waypoint Flight: vereist een extra optische stroommodule
• Ondersteuning voor luchtfotografie: vereist een optionele module
• Bedrijfstemperatuur: -20°C tot 60°C
• Maximale belasting: 15 gram
• Afmetingen: 13 cm x 13 cm
• Gewicht: 30 gram (kale drone)

ATK-Remote

• Frequentieband: 2.4G
• Bedieningsbereik: meer dan 100 meter (open ruimte)
• Batterijcapaciteit: 200 mAh
• Bedrijfstijd: Ongeveer 4 uur
• Levensduur joystick: meer dan 100 miljoen keer gebruikt
• Scherm: 0,96-inch OLED
• Bedrijfstemperatuur: -20°C tot 60°C
• Afmetingen: 11 cm x 10 cm
• Gewicht: 62g

Gegevens van geïntegreerde schakelingen

• Communicatiemodule: gebruikt NRF51822 met RFX2401 voor onafhankelijke antenne-ondersteuning, waardoor 100 meter 2,4G draadloze/Bluetooth-communicatie mogelijk is. (Bluetooth-besturing vereist ontwikkeling van aangepaste code.)
• Sensoren: Inclusief MPU9250-sensor met negen assen voor standberekening en BMP280-barometer voor hoogtebehoud met temperatuurcompensatie. Ondersteunt aanvullende filtering, cascade-PID- en IIR-filtering voor precisie.

• Hoofdcontroller: aangedreven door STM32F411CEU6, een Cortex-M4-kern met een frequentie van 100 MHz, 128 KB RAM. Het biedt hoge prestaties en flexibiliteit voor uitgebreide doe-het-zelf-projecten.

Uitbreidingsbeschrijving 1:

• De uitbreidingsinterface bestaat uit twee 8P 2,0 mm verticale pinheaders, waardoor een veilige batterijbevestiging en eenvoudige verbinding met verschillende modules mogelijk zijn, waardoor een sterke uitbreidingsmogelijkheid wordt gegarandeerd.

• Het maakt gebruik van een 46 mm propeller (met de klok mee en tegen de klok in), met een asdiameter van 0,8 mm, gecombineerd met een 716 kernloze motor. Deze opstelling biedt een rotatiesnelheid tot 5 W RPM, met een lichtgewicht ontwerp, krachtige prestaties en uitstekende veiligheid.

Uitbreidingsbeschrijving 2:

• Alle essentiële quadcoptercomponenten (propellers, beschermkappen, motoren, motorsteunen en batterijen) zijn ontworpen voor eenvoudige demontage, waardoor een gemakkelijke montage en onderhoud worden gegarandeerd.
• De motor maakt gebruik van een open frame-montage, waardoor hij lichtgewicht, flexibel en eenvoudig te installeren is. Het bevat ook beschermende beschermingen om letsel te voorkomen, schade door vallen of botsingen te verminderen en de duurzaamheid te verbeteren.

Verzendlijst

• Quadcopter-hoofdeenheid (inclusief batterij, beschermers, deksel en twee pin-headers)
• Quadcopter-afstandsbediening (inclusief batterij en antenne)
• Reserve Motor ×1
• Reserveschroeven (met de klok mee en tegen de klok in) ×2
• Reserve Motorsteun ×1
• Downloader Module ×1
• USB Gegevenskabel ×1
• Verpakkingsdoos ×1
