M5Stack Weegschaal Kit met Gewichtseenheid

Let op: Alle producten zijn inclusief belasting.

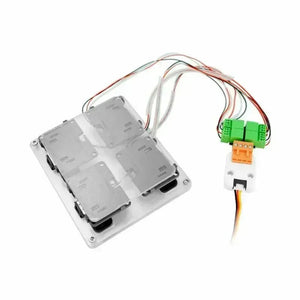

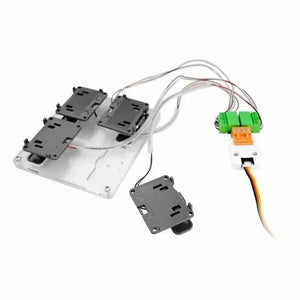

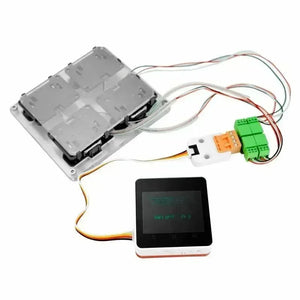

Scales Kit is een zeer nauwkeurige, goedkope weegkit. Deze digitale weegschaalkit bestaat uit vier stuks resistieve rekstrookjes met halve brug, met een totaal weegbereik van 200 kg. Het is uitgerust met een 24-bit A/D-converterchip HX711, speciaal ontworpen voor de uiterst nauwkeurige elektronische weegschaal. De ingebouwde geluidsarme programmeerbare versterker ondersteunt 32/64/128 keer winstaanpassing. Met behulp van de M5Stack-kern voor programmeren kunt u in slechts een paar minuten een IoT-gebaseerde weegschaal creëren!

OPMERKING: De Scale Kit heeft een afdekplaat nodig om mee te werken, en de afmeting van de afdekplaat mag aan één kant niet groter zijn dan 50 cm.

Producteigenschappen

• Totaal weegbereik van 200 kg
• HX711:
  • Hoge precisie 24bit ADC
  • Programmeerbare versterkingsversterking 32, 64 en 128
  • 10SPS-uitvoergegevenssnelheid
• Resistief rekstrookje met halve brug.
  • Uitgangsgevoeligheid: 1,0 ± 0,1 mV/V
  • Niet-lineariteit: 0,3% F.S.
  • Geïntegreerde nauwkeurigheid: 0,3%F.S.
  • Nuluitgang: ±0,3 mv/V
  • Verschil tussen de bovenste en onderste impedantie van elke rekstrookje: 0,8Ω
  • Uitgangsimpedantie (in): 1000 ± 5Ω
• Ontwikkelingsplatform:
  • UIFlow (Binnenkort te ondersteunen)
  • Arduino

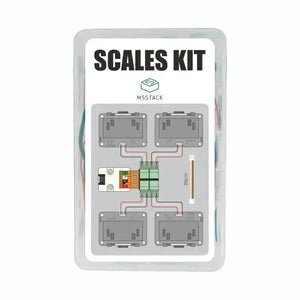

Inbegrepen

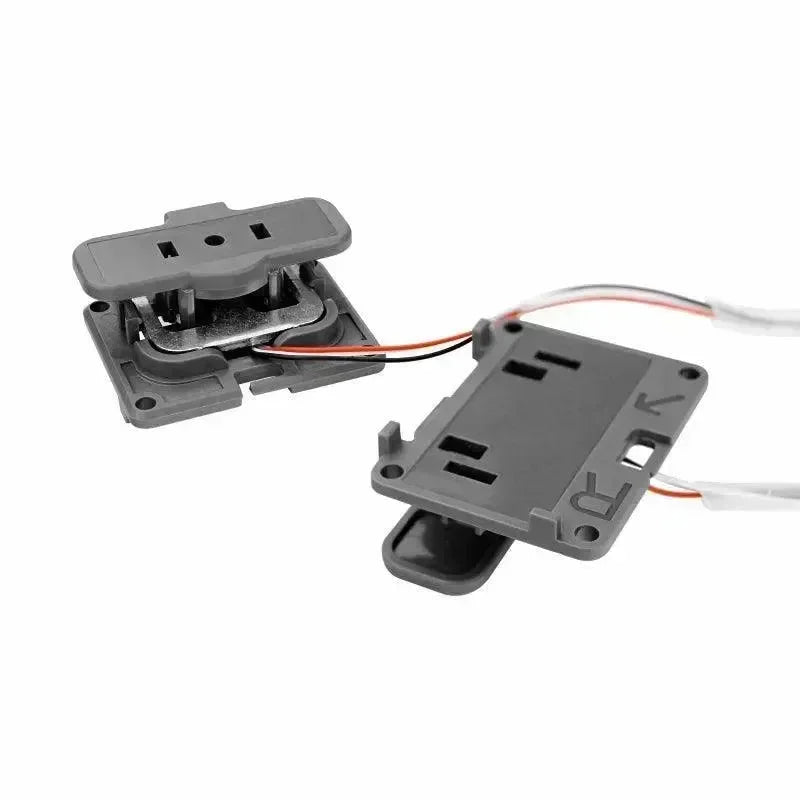

• 4x weerstandsrekstrookje met halve brug

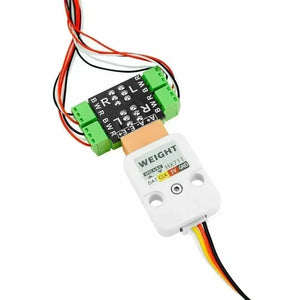

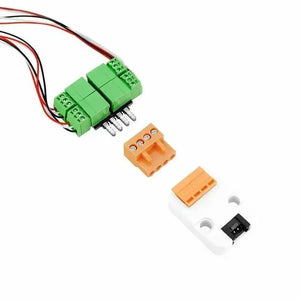

• 1x GEWICHTSEENHEID
• 1x HY2.0-4P-kabel (20 cm)
• 4x dubbelzijdig klevend papier (39 * 20 * 0,8 mm)
• 4x dubbelzijdig klevend papier (39 * 12 * 0,8 mm)

Sollicitatie

• Elektronisch wegen

Installatiediagram

• Weegschalen Kit_Structuur - PDF

Specificaties
