M5Stack is zo enthousiast om de lancering van de nieuwe AIoT Camera aan te kondigen! Hij wordt aangedreven door Kendryte K210, een edge computing system-on-chip (SoC) met een dual-core 64-bit RISC-V CPU en een geavanceerde neurale netwerkprocessor.

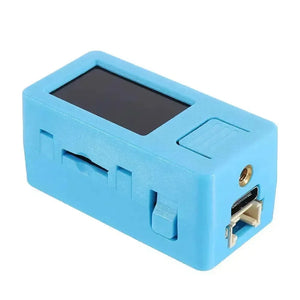

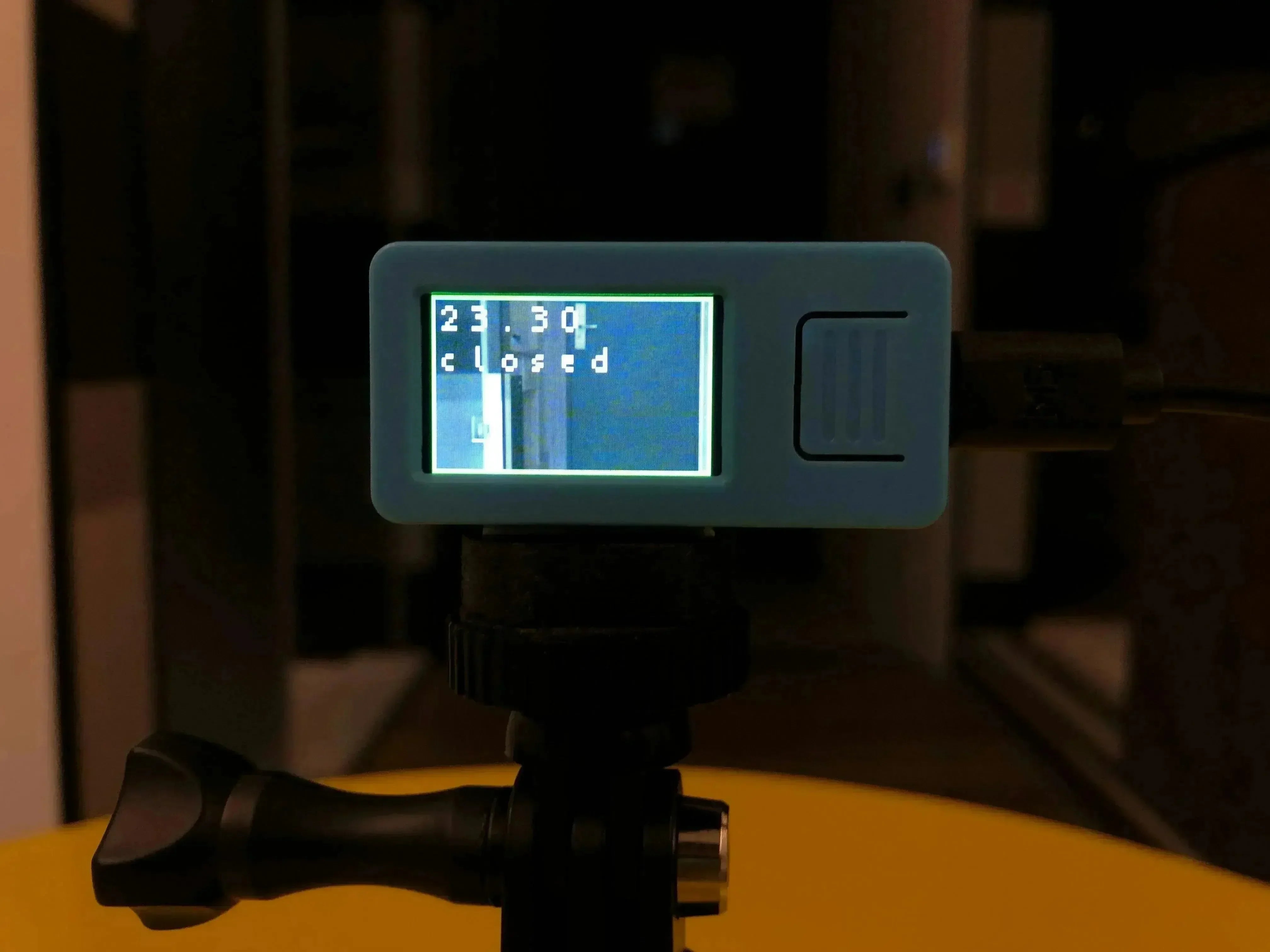

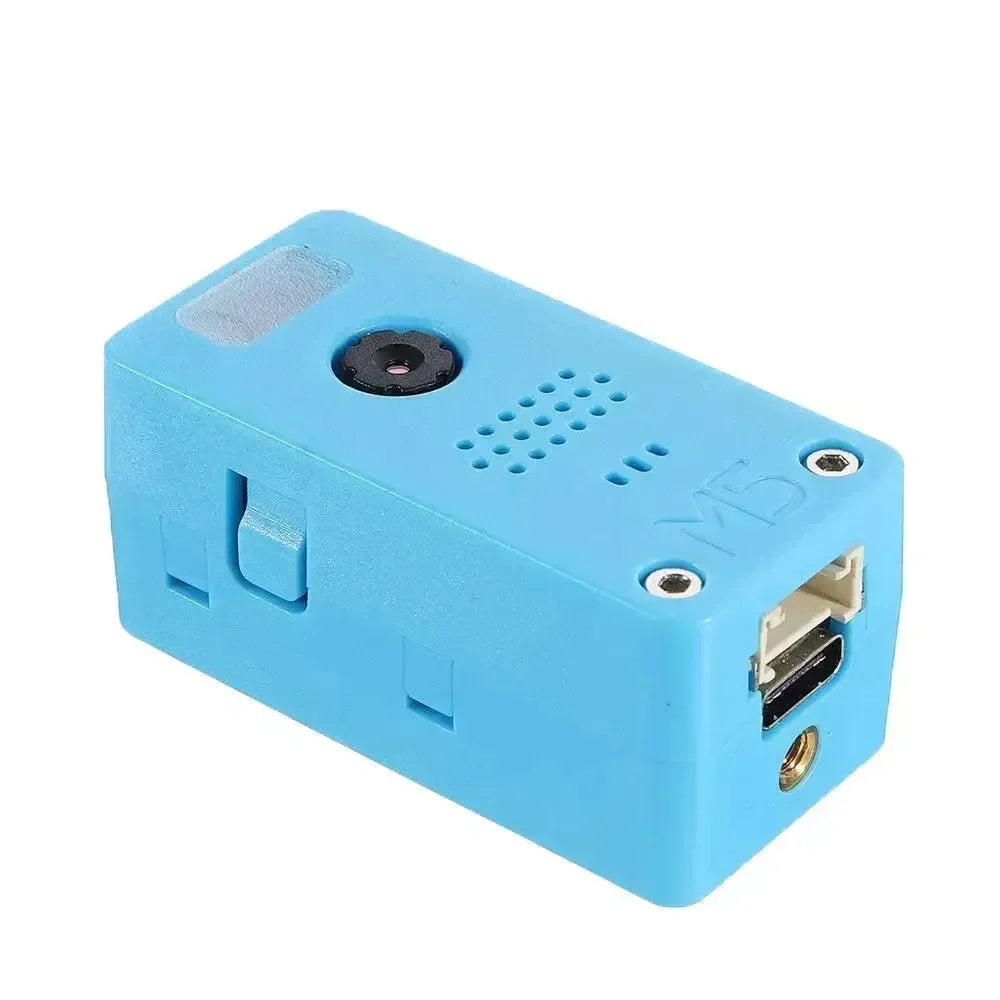

De M5Stick V AI-camera is een echte ster! Het beschikt over machine vision-mogelijkheden, een OmniVision OV7740 beeldsensor, en OmniPixel®3-HS-technologie, en hij kan zelfs in het donker zien! Bovendien heeft het veel verschillende mogelijkheden voor visie-identificatie. (U kunt bijvoorbeeld zelfs realtime updates krijgen over de grootte, het type en de coördinaten van het doel dat u volgt!) En er is meer! De M5StickV heeft ook nog veel andere geweldige functies, zoals een luidspreker met een ingebouwde I2S Klasse-D DAC, een IPS scherm, een 6-assige IMU, een 200mAh Li-Po-batterij en nog veel meer!
De M5StickV is een geweldige zero-threshold machine vision embedded oplossing die convolutionele neurale netwerkberekeningen kan uitvoeren bij laag stroomverbruik. We zijn blij om te kunnen zeggen dat het compatibel is met Micro-Python, waardoor uw code beknopter wordt wanneer u M5stickV gebruikt voor programmeren.
Downloaden
Kflash_GUI_Windows
Kflash_GUI_Mac OS
Kflash_GUI_Linux
M5StickV_Firmware_v5.1.2.kfpkg
Gids
Hoe Kflash_GUI gebruiken om firmware voor M5Stick V te branden?
Schakelbewerkingen:
Inschakelen: Houd de aan/uit-knop 2 seconden ingedrukt
Uitschakelen: Houd de aan/uit-knop 6 seconden ingedrukt
Producteigenschappen
- Dual-Core 64-bit RISC-V RV64IMAFDC (RV64GC) CPU / 400 MHz (normaal)
- Dubbele onafhankelijke dubbele precisie-FPU
- Neurale netwerkprocessor (KPU) / 0,8 toppen
- Veldprogrammeerbare IO-array (FPIOA)
- Dubbele hardware 512-punts 16-bits complexe FFT
- SPI, I2C, UART, I2S, RTC, PWM, timerondersteuning
- AES, SHA256-versneller
- Direct Memory Access Controller (DMAC)
- Micropython-ondersteuning
- Ondersteuning voor firmware-encryptie
- Behuizingsmateriaal: PC + ABS
Erbij betrekken

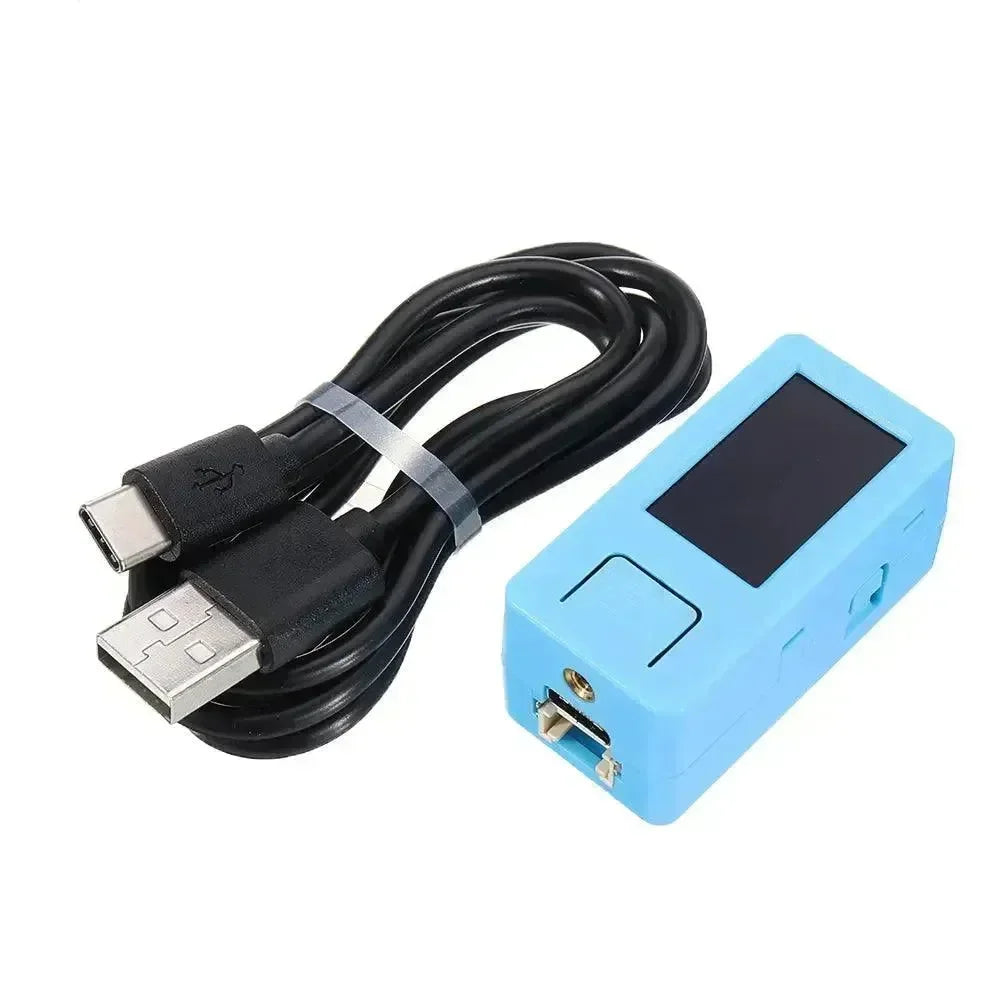

- 1x M5StickV
- 1x USB Type-C (100 cm)

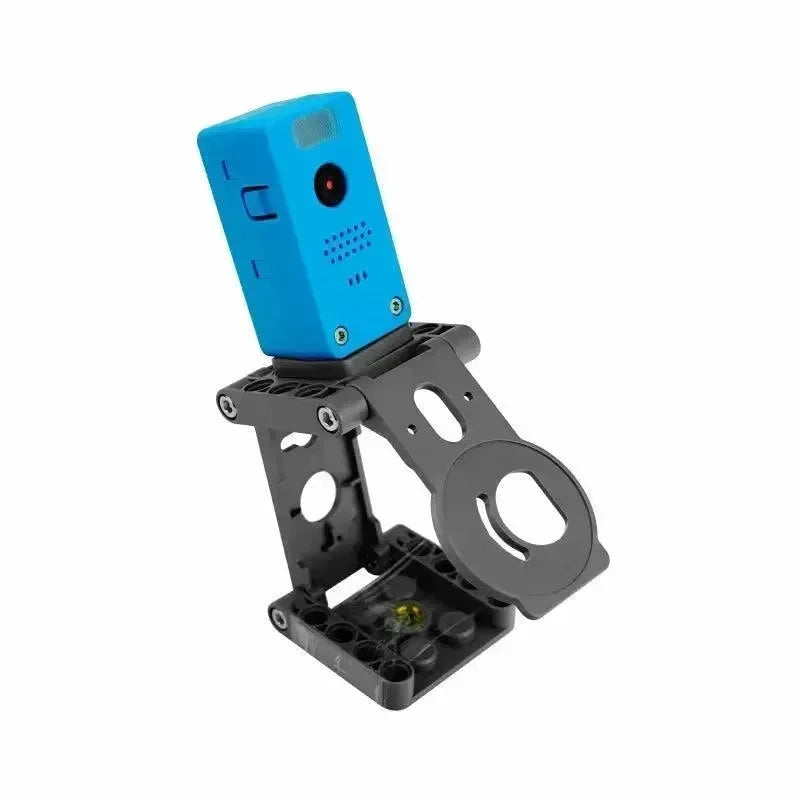

- 1x Beugel
- 1x INBUSSLEUTEL
Toepassingen

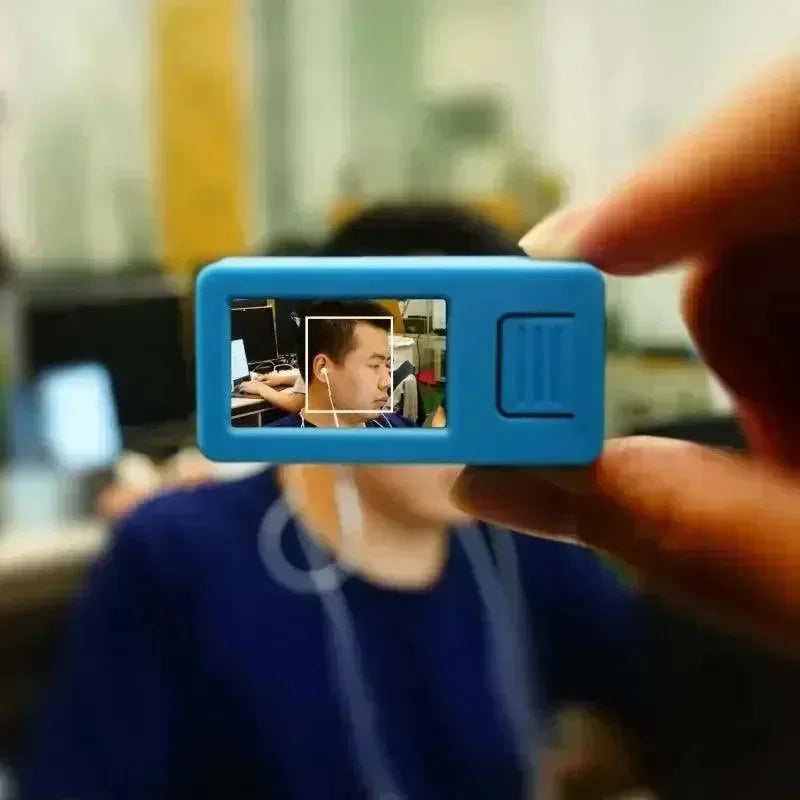

- Gezichtsherkenning/detectie
- Objectdetectie/classificatie
- Het verkrijgen van de grootte en coördinaten van het doel in realtime
- Het type gedetecteerd doel in realtime verkrijgen
- Vormherkenning
- Video/Weergave
- Spelsimulator

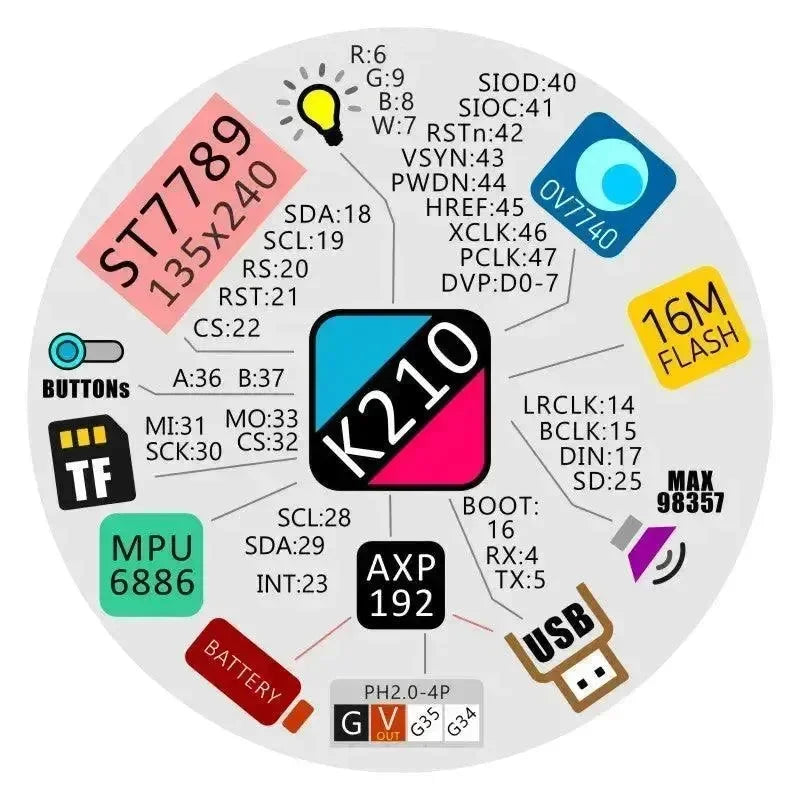

Specificatie
Bronnen |
Parameter |
Doel K210 |
Dual-core 64-bit RISC-V RV64IMAFDC (RV64GC) CPU / 400Mhz (normaal) |
SRAM |
8MiB |
Flash |
16M |
Stroomverbruik |
5V bij 500mA |
KPU Parametergrootte van neuraal netwerk |
5,5 MiB - 5,9 MiB |
Haven |
TypeC x 1, GROVE(I2C+I/0+UART) x 1 |
RGB-LED |
RGBW x 1 |
knop |
Aangepaste knop x 2 |
IPS-scherm |
1,14 TFT-scherm, 135*240, ST7789 |
Camera |
OV7740 (30W-pixels) |
gezichtsveld |
55 graden |
PMU |
AXP192 |
Accu |
200 mAh |
Externe opslag |

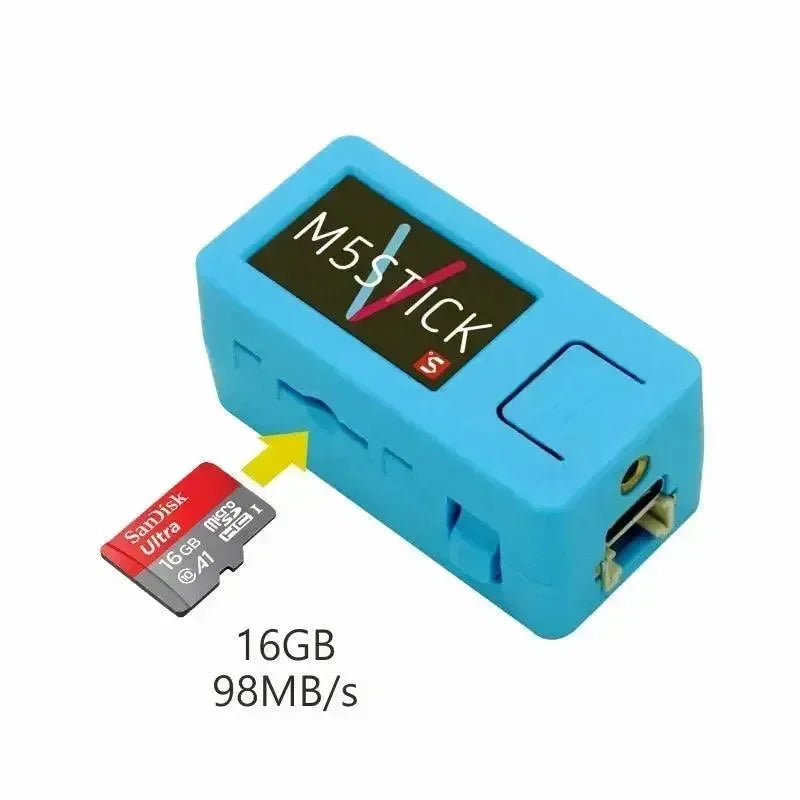

TF-kaart (microSD) |
MEMS |
MPU6886 |
Netto gewicht |
23g |
Bruto gewicht |
82g |
Product grootte |
48*24*22mm |
Pakketgrootte |
144*44*43mm |
Materiaal behuizing |
Kunststof (PC) |
Download Windows-versie Easyloader
KENDRYTE K210
De Kendryte K210 is een system-on-chip (SoC) dat machinevisie integreert. Gebruikmakend van TSMC's ultra-low-power 28-nm geavanceerde proces met dual-core 64-bit processors voor betere energie-efficiëntie, stabiliteit en betrouwbaarheid. De SoC streeft naar ‘zero drempel’-ontwikkeling en om in de kortst mogelijke tijd inzetbaar te zijn in de producten van de gebruiker, waardoor het product kunstmatige intelligentie krijgt
- Machinaal zicht
- Betere verwerkingssnelheid en nauwkeurigheid bij laag vermogen
- KPU krachtige Convolutional Neural Network (CNN) hardwareversneller
- Geavanceerd TSMC 28nm-proces, temperatuurbereik -40°C tot 125°C
- Ondersteuning voor firmware-encryptie
- Unieke programmeerbare IO-array maximaliseert ontwerpflexibiliteit
- Lage spanning, lager energieverbruik vergeleken met andere systemen met dezelfde verwerkingskracht
- 3,3V/1,8V dubbele spanning IO-ondersteuning elimineert de noodzaak voor niveauverschuivers
CPU
De chip bevat een krachtige, energiezuinige RISC-V ISA-gebaseerde dual-core 64-bit CPU met de volgende kenmerken:
- Aantal kernen: Dual-coreprocessor
- Bitbreedte: 64-bits CPU 400 MHz
- Frequentie: 400MHz
- ISA-extensies: IMAFDC
- FPU: Dubbele precisie
- Platformonderbrekingen: PLIC
- Lokale onderbrekingen: CLINT
- I-Cache: 32KiB x 2
- D-cache: 32KiB x 2
- SRAM op de chip: 8MiB
OV7740
- ondersteuning voor uitvoerformaten: RAW RGB en YUV
- ondersteuning voor beeldformaten: VGA, QVGA, CIF en elk kleiner formaat
- steun voor Black Sun-annulering
- ondersteuning voor interne en externe framesynchronisatie
- standaard SCCB seriële interface
- parallelle uitgangsinterface voor digitale videopoort (DVP).
- ingebed eenmalig programmeerbaar (OTP) geheugen
- fasevergrendelingslus (PLL) op de chip
- ingebouwde 1,5 V-regelaar voor de kern
- Geavanceerde randsnelheidsregeling maakt filterloze klasse D-uitgangen mogelijk
- 77dB PSRR bij 1kHz
- Lage RF-gevoeligheid verwerpt TDMA-ruis van GSM-radio's
- Uitgebreide Click-and-Pop-reductiecircuits
- arraygrootte: 656 x 488
- voeding: – kern: 1,5VDC ± 5% – analoog: 3,3V ± 5% – I/O: 1,7 ~ 3,47V
- temperatuurbereik: – in bedrijf: -30° C tot 70°C – stabiel beeld: 0° C tot 50° C
- uitvoerformaat: – 8-/10-bit onbewerkte RGB-gegevens – 8-bit YUV
- lensgrootte: 1/5"
- ingangsklokfrequentie: 6 ~ 27 MHz
- maximale beeldoverdrachtsnelheid: VGA (640 x 480): 60 fps – QVGA (320 x 240): 120 fp
- gevoeligheid: 6800 mV/(Lux-sec)
- maximaal belichtingsinterval: 502 x tROW
- pixelgrootte: 4,2 μm x 4,2 μm
- beeldgebied: 2755,2 μm x 2049,6 μm
- Afmetingen verpakking/matrijs: – CSP3: 4185 μm x 4345 μm – COB: 4200 μm x 4360 μm
MAX98357
- Bediening met enkele voeding (2,5 V tot 5,5 V).
- 3,2 W uitgangsvermogen in 4Ω bij 5V
- 2,4 mA ruststroom
- 92% rendement (RL = 8Ω, POUT = 1W)
- 22,8 µVRMS uitgangsruis (AV = 15 dB)
- Laag 0,013% THD+N bij 1 kHz
- Geen MCLK vereist
- Samplefrequenties van 8 kHz tot 96 kHz
- Ondersteunt links, rechts of (links/2 + rechts/2) uitvoer
- Geavanceerde randsnelheidsregeling maakt filterloze klasse D-uitgangen mogelijk
- 77dB PSRR bij 1kHz
- Lage RF-gevoeligheid verwerpt TDMA-ruis van GSM-radio's
- Uitgebreide Click-and-Pop-reductiecircuits
AXP192
- Bedrijfsspanning: 2,9 V - 6,3 V (AMR: -0,3 V ~ 15 V)
- Configureerbaar Intelligent Power Select-systeem
- Stroom- en spanningslimiet van adaptieve USB- of AC-adapteringang
- De weerstand van de interne ideale diode is lager dan 100 mΩ
MPU6886
GYROSCOOPKENMERKEN
- X-, Y- en Z-as hoeksensoren met digitale uitgang (gyroscopen) met een door de gebruiker programmeerbaar volledig bereik van ±250 dps, ±500 dps, ±1000 dps en ±2000 dps en geïntegreerde 16-bits ADC's
- Digitaal programmeerbaar laagdoorlaatfilter
- Gyroscoopwerking met laag vermogen
- In de fabriek gekalibreerde gevoeligheidsschaalfactor
- lensgrootte: 1/5"
- Zelftest
ACCELEROMETER KENMERKEN
- X-, Y- en Z-as-versnellingsmeter met digitale uitgang en een programmeerbaar volledig schaalbereik van ±2g, ±4g, ±8g en ±16g en geïntegreerde 16-bit ADC's
- Door de gebruiker programmeerbare interrupts
- Wake-on-motion interrupt voor energiezuinige werking van de applicatieprocessor
- Zelftest
