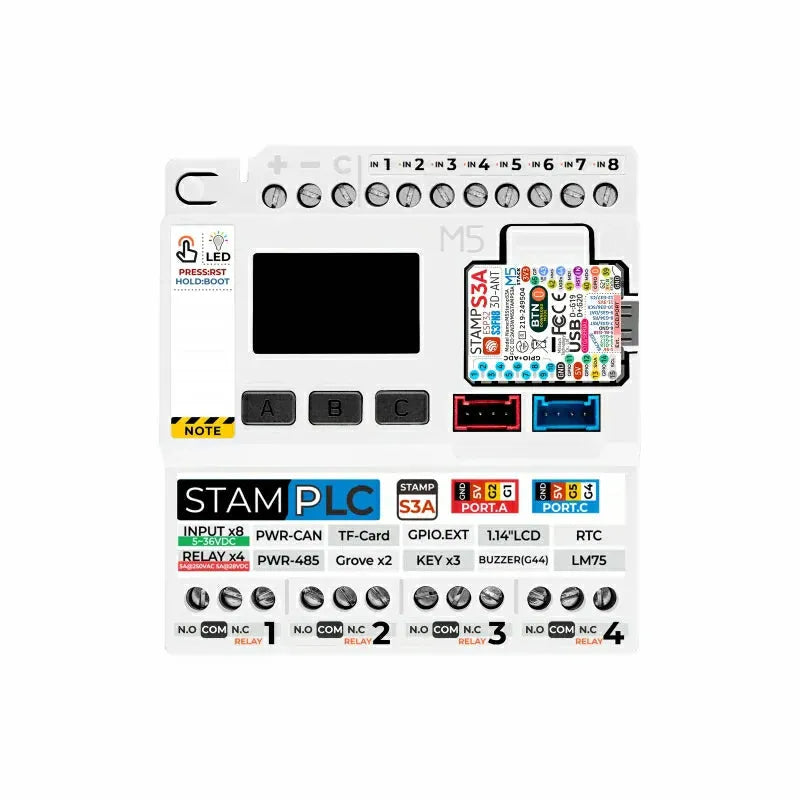

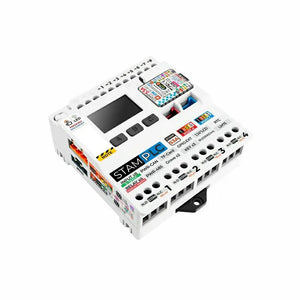

M5Stack M5Stamp PLC-controller met M5StampS3

StamPLC is een IoT programmeerbare logische controller ontworpen voor industrible automatisering en externe bewaking. Het product is gebaseerd op de StampS3A besturingsmodule, die niet alleen krachtige verwerkingsmogelijkheden levert, maar ook efficinte draadloze connectiviteit biedt. Wat betreft besturing, biedt StamPLC 8 opto-geberiseerde digitale ingangen en 4 relaisuitgangen (ondersteunt zowel AC- als DC-belastingen), samen met een GPIO.EXT-poort en 2 Grove-interfaces, waardoor de integratie van diverse sensoren en actuatoren zowel eenvoudig als betrouwbaar is. Tegelijkertijd kan het apparaat via de ingebouwde PWR-CAN en PWR-485 interfaces naadloos worden geïntegreerd in industrible fieldbus-netwerken, wat externe gegevensoverdracht en gecentraliseerde besturing mogelijk maakt. Voor mens-machine-interactie beschikt het product over een 1,14-inch kleur display, een RESET/BOOT-knop, 3 gebruikersknoppen en een zoemer, die realtime parameterconfiguratie en statusbewaking vergemakkelijken en gebruikers kunnen waarschuwen bij afwijkingen. Om zware industrible omgevingen te weerstaan, ondersteunt StamPLC een breed spanningsingang (DC 6 636V) en is het ontworpen voor DIN railmontage om een veilige installatie te garanderen; de ingebouwde Micro SD kaartslot vergemakkelijkt verder gegevensopslag en firmware-updates. Bovendien integreert het milieubewakingssysteem een LM75BDP temperatuursensor en een INA226AIDGSR spannings-/stroomsensor voor realtime feedback over de werking van het apparaat, terwijl de RTC (RX8130CE) module zorgt voor nauwkeurige tijdsynchronisatie en logregistratie. De fabrieksfirmware uploadt automatisch gegevens naar het M5 EZDATA cloudplatform, genereert bewakingspagina's en biedt gebruikers gemakkelijke externe cloud toegang en besturing. Dit product is geschikt voor industrible automatisering, externe bewaking, slimme productie en andere toepassingen.

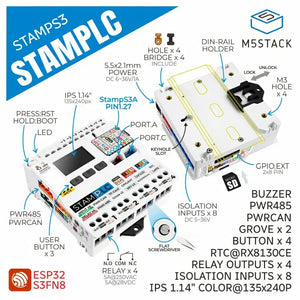

Kenmerken

StampS3A Besturingsmodule (ESP32-S3FN8)
EZData Cloud Monitoring
8 Opto-geberiseerde Digitale Ingangen
4 Relaisuitgangen (AC/DC)
1,14-inch Kleurendisplay (ST7789v2)
PWR-CAN & PWR-485 Interfaces
Breed Spanningsingang (DC 6 636V)
Spannings-/Stroomsensor
Interne Temperatuursensor
Gebruikersknoppen
Micro SD Kaartslot
DIN Rail Montage
Zoemer
Grove Interface
RTC Module
Ontwikkelplatform

UIFlow 2.0

Arduino IDE

ESP-IDF

Inbegrepen

1 x StamPLC
4 x Montage-accessoires
4 x Schroefklemmen

Toepassingen

Industrible Automatisering en Externe Besturing
Gedecentraliseerde Besturingssystemen
Slim Energiebeheer
Slimme Productie

Specificaties

Specificatie	Parameter
Besturingsmodule	StampS3A Besturingsmodule, gebaseerd op ESP32-S3FN8, met 8MB Flash, 2,4GHz Wi-Fi
FLASH	8MB

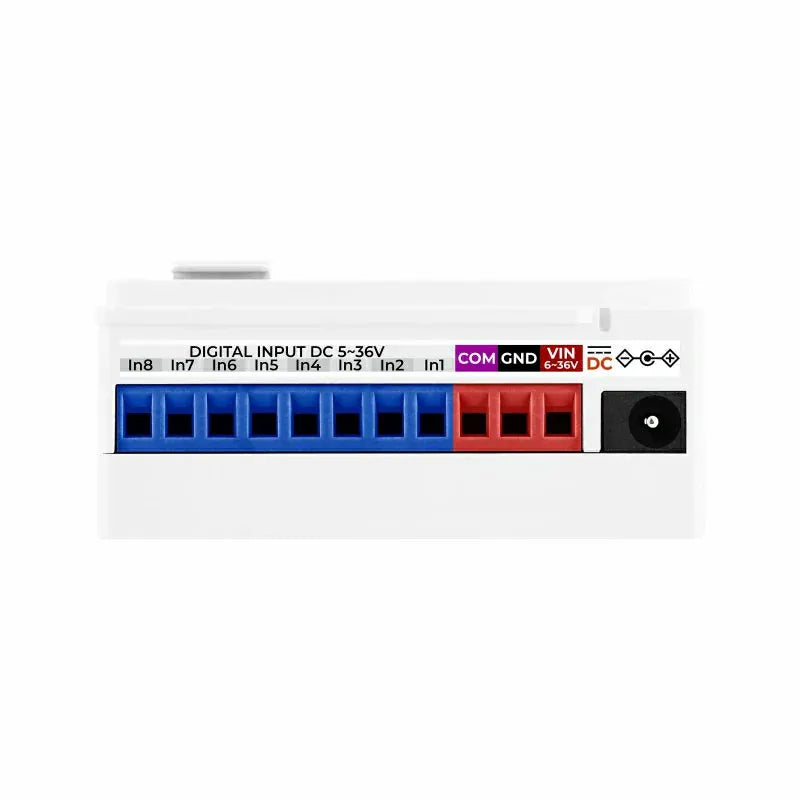

Digitale Ingangen	8 opto-geberiseerde digitale ingangen, Ingangsspanningsbereik: DC 5~36V

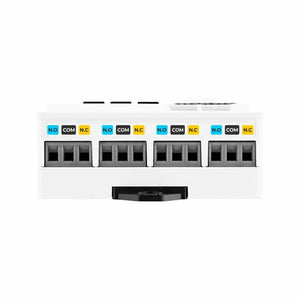

Digitale Uitgangen	4 relaisuitgangen
Relais	AC 6 5A @ 250V DC 6 5A @ 28V
DC Voeding	Ondersteunt breed spanningsingang van DC 6 636V @ 1A DC Voedingsconnector: DC5521 (vrouwelijk, 5,5 x 2,1mm, midden positief, buiten negatief)
Uitbreidingsinterfaces	GPIO.EXT interface, 2 Grove interfaces
Communicatie-interfaces	Ingebouwde PWR-CAN en PWR-485 interfaces
PWR-CAN Interface	XT30(2+2)PW-M
PWR-485 Interface	HT3.96-4P
Display	1,14-inch kleurendisplay (135 740 resolutie), aangestuurd door ST7789v2 chip
Interactieve Bedieningselementen	1 RESET/BOOT-knop, 3 gebruikersknoppen, zoemer
Gegevensopslag	Ingebouwd Micro SD-kaartslot
Sensoren	LM75 temperatuursensor, INA226 spannings-/stroomsensor, RTC (RX8130CE)
IO Poort Belastingscapaciteit	2 78 connector maximale belasting: DC-4,76V @ 700mA Grove poort belastingstest: DC-4,81V @ 700mA
Stroomverbruik	Stand-by stroom: (5V voeding) DC-5V @ 21,60mA, (12V voeding) DC-12V @ 15,22mA Bedrijfsstroom: (5V voeding) DC-5V @ 93,89mA, (12V voeding) DC-12V @ 47,84mA

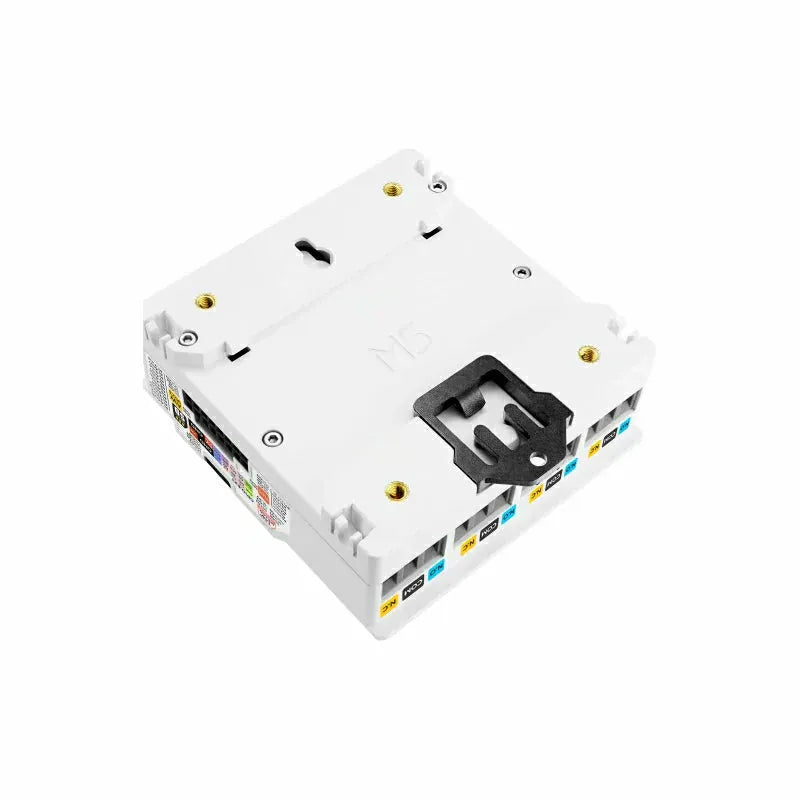

Installatiemethode	DIN rail montage
Bedrijfstemperatuur	0 640b0C
Productafmetingen	72,0 7 80,0 7 33,4mm
Productgewicht	139,4g
Verpakkingsafmetingen	102,0 x 94,0 x 37,0mm
Brutogewicht	163,7g

Schema's

Preview

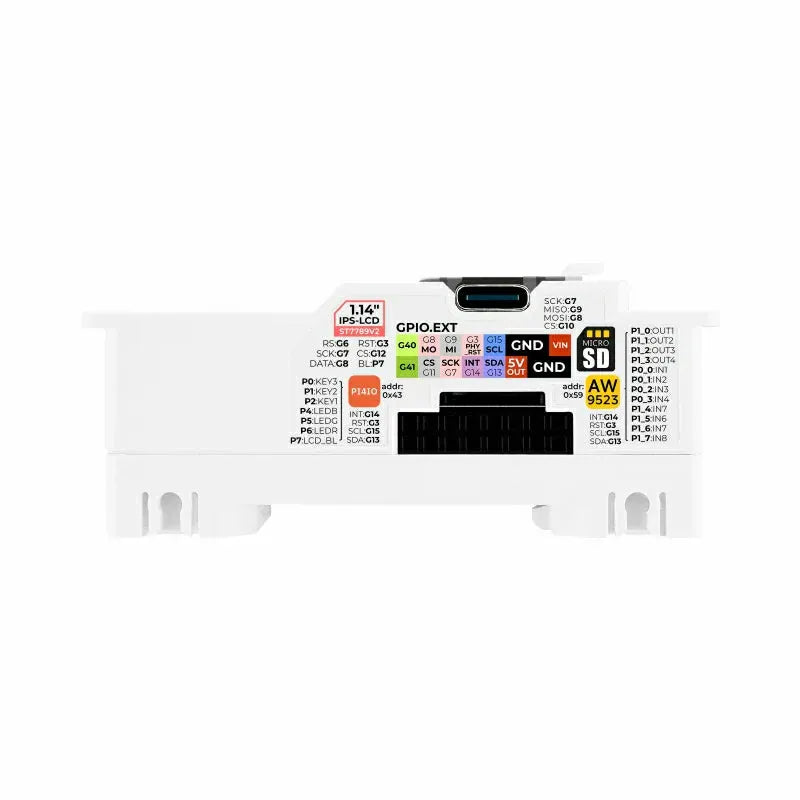

Pinmap

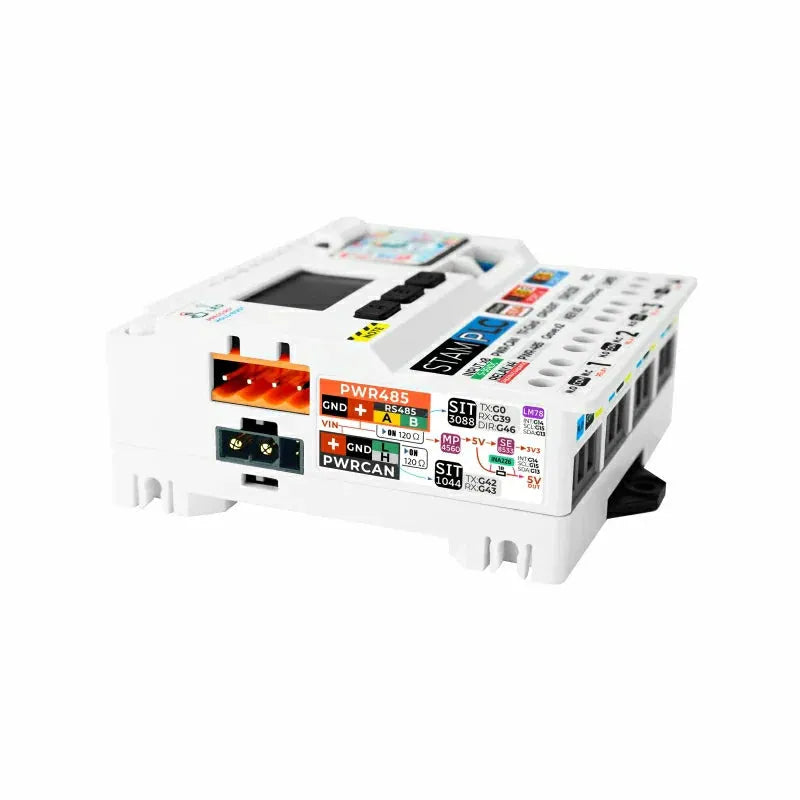

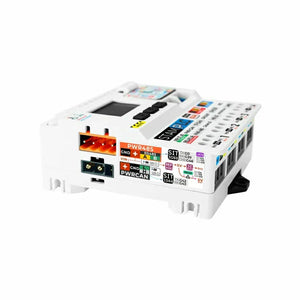

PWR-485 & PWR-CAN

StampS3A	G42	G43	G0	G39	G46
PWR-CAN	CAN_TX	CAN_RX
PWR-485			RS485_TX/BOOT	RS485_RX	RS485_DIR

RGB & Gebruikersknoppen A/B/C

Aangestuurd via PI4IOE5V6408 (0x43)

StampS3A	G15	G13	G14	G3
PI4IOE5V6408	SCL	SDA	INT	RST

PI4IOE5V6408	P6	P5	P4	P2	P1	P0
RGB	R	G	B
Knop				KEYA	KEYB	KEYC

Micro SD Kaartslot

StampS3A	G9	G10	G7	G8
Micro SD	MISO	CS	SCK	MOSI

Sensor

StampS3A	G15	G13	G14
INA226AIDGSR	SCL	SDA	INT
LM75BDP	SCL	SDA	INT
RX8130CE	SCL	SDA	INT

LCD

StampS3A	G8	G7	G6	G12	G3	PI4IOE5V6408_P7
LCD	MOSI	SCK	RS	CS	RST	LCD_BL

Zoemer

StampS3A	G44
Zoemer	BUZZER_PWM

Relais en Optokoppelaars

Aangestuurd via AW9523B (0x59)

StampS3A	G15	G13	G14	G3
AW9523B	SCL	SDA	INT	RST

Relaisbesturing

AW9523B	P0_0	P0_1	P0_2	P0_3
Relais	RLY_DRV1	RLY_DRV2	RLY_DRV3	RLY_DRV4

Optokoppelaaruitgang

AW9523B	P0_4	P0_5	P0_6	P0_7	P1_4	P1_5	P1_6	P1_7
EL3H4	SYS_IN1	SYS_IN2	SYS_IN3	SYS_IN4	SYS_IN5	SYS_IN6	SYS_IN7	SYS_IN8

Optokoppelaarinvoer

EL3H4	Beschrijving
EXCOM_IN1	Externe Ingangssignaal 1
EXCOM_IN2	Externe Ingangssignaal 2
EXCOM_IN3	Externe Ingangssignaal 3
EXCOM_IN4	Externe Ingangssignaal 4
EXCOM_IN5	Externe Ingangssignaal 5
EXCOM_IN6	Externe Ingangssignaal 6
EXCOM_IN7	Externe Ingangssignaal 7
EXCOM_IN8	Externe Ingangssignaal 8
EXCOM_COM	Gemeenschappelijke Terminal

PORT.A & PORT.C

PORT.A

HY2.0-4P	Zwart	Rood	Geel	Wit
PORT.A	GND	5V	SDA	SCL
StampS3A	GND	5V	G2	G1

PORT.C

HY2.0-4P	Zwart	Rood	Geel	Wit
PORT.C	GND	5V	UART_TX	UART_RX
StampS3A	GND	5V	G5	G4
