Module GPS v2.0 is een hoogpresterende GNSS wereldwijde positioneringsmodule, met de ATGM336H navigatiemodule van Zhaokong Microelectronics, geïntegreerd met de hoogpresterende AT6668 chip om nauwkeurige en betrouwbare satellietpositioneringsdiensten te bieden. Deze module ondersteunt multi-frequentie, multi-modus GNSS signaalontvangst en is compatibel met verschillende satellietnavigatiesystemen, waaronder GPS, BD2, BD3, GLONASS, GALILEO, en QZSS, waardoor hoge precisie, multi-systeem gezamenlijke positionering of onafhankelijke positionering van één systeem mogelijk is, en uitstekende anti-jamming capaciteiten biedt. In gebieden met zwakke signalen kan het snel hogere precisie positioneringsinformatie verwerven.

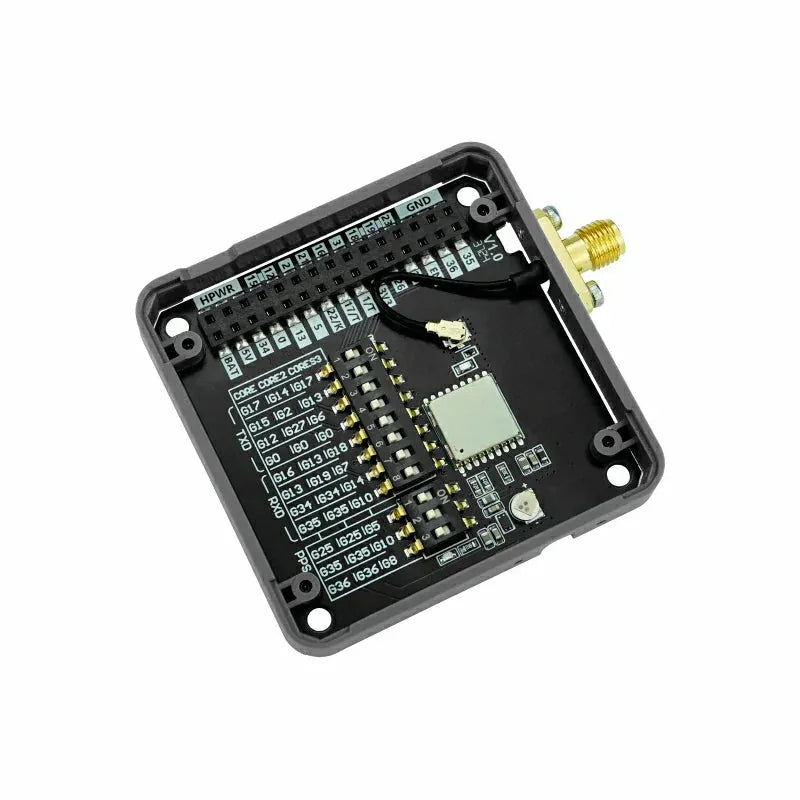

De module is uitgerust met een externe SMA-antenne en beschikt ook over een dipswitch om gebruikers in staat te stellen de TX/RX-communicatiepinnen flexibel te schakelen, met PPS signaaluitgang voor nauwkeurige tijdsaanpassingen. Het ondersteunt multi-stack gebruik, biedt meer aanpassingsmogelijkheden en flexibiliteit, waardoor het geschikt is voor toepassingen met hoge precisie, zoals navigatie in voertuigen, IoT-positioneringsapparaten, remote monitoring, slimme steden en huis- en industriële automatisering.

Functies

• Ondersteunt meerdere satellietnavigatiesystemen (GPS/QZSS/BD2/BD3/GAL/GLO)
• Multi-frequentie, multi-systeem ontvangst
• Meerdere kanalen
• Laag energieverbruik
• Nauwkeurige timingondersteuning
• Ondersteuning voor meerdere stapels
• Ontwikkelingsplatforms

UI Flow 1.0

UI Flow 2.0

Arduino-IDE

Inclusief

• 1x Module GPS v2.0
• 1x Externe actieve GPS/BD antenne (lengte: 1 m)

Toepassingen

• Positionering en navigatie in voertuigen
• IoT-positioneringsapparaten
• Industriële automatisering en robotica positionering
• Hoge-precisie mapping en geografische informatiesystemen

Specificaties

Specificatie	Parameter
SoC	AT6668
Ondersteunde satellietsystemen	GPS/QZSS/BD2/BD3/GAL/GLO Frequentiepunten: BDS: B1I+B1C GPS/QZSS/SBAS: L1 Galileo: E1 GLONASS-functie: R1
Kanalen	50 kanalen
Positioneringsnauwkeurigheid	<1,5m (CEP50)
Positie-updatefrequentie	Maximaal 10Hz
Protocol	NMEA0183 4.1
Gevoeligheid	Tracking: -162dBm, Capture: -160dBm, Cold Start: -148dBm
Opstarttijd	Koude start: 23 seconden, warme start: 1 seconde
Energieverbruik	Standby-stroom: DC5V/42.78uA Werkstroom: DC5V/41.96mA
Productafmetingen	54.0 * 54.0 * 13.1mm
productgewicht	51.9g
pakketafmetingen	77.7g
pakket gewicht	126.0 * 68.0 * 22.0mm



Productvergelijking

Productvergelijking	Module GPS v2.0	Module GPS
GPS-module	AT6668	NEO-M8N
Ondersteunde Satellieten	BD2/BD3/GPS/GLONASS/GALILEO/QZSS	GPS, Galileo, GLONASS, BeiDou
Positioneringsnauwkeurigheid	1.5m	2.5m
Gevoeligheid	Tracking: -162dBm, Capture: -160dBm, Cold Start: -148dBm	Tracking: -167dBm, Capture: -160dBm, Cold Start: -148dBm
DIP-schakelaar pinwisseling	Inclusief DIP-schakelaar pinwisseling, verhoogt de compatibiliteit	Vaste pinnen, omvat geen schakelen van DIP-schakelaarpinnen
